三叶轴承式指尖减压把玩件结构设计

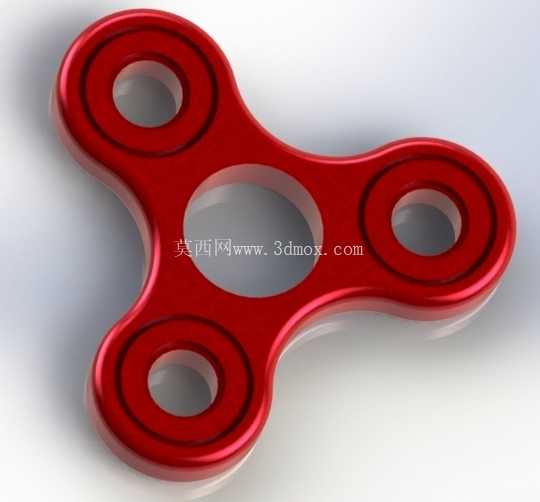

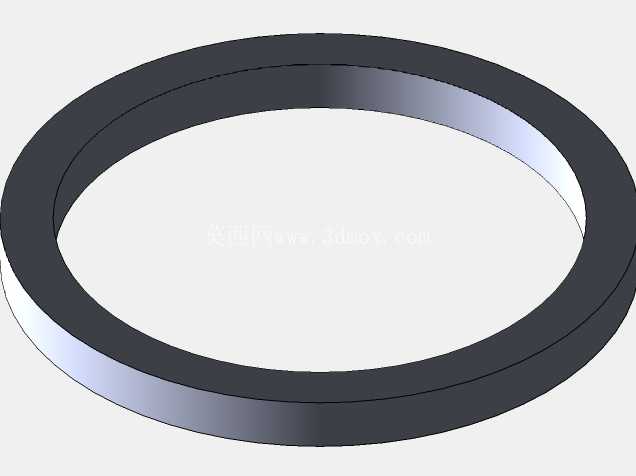

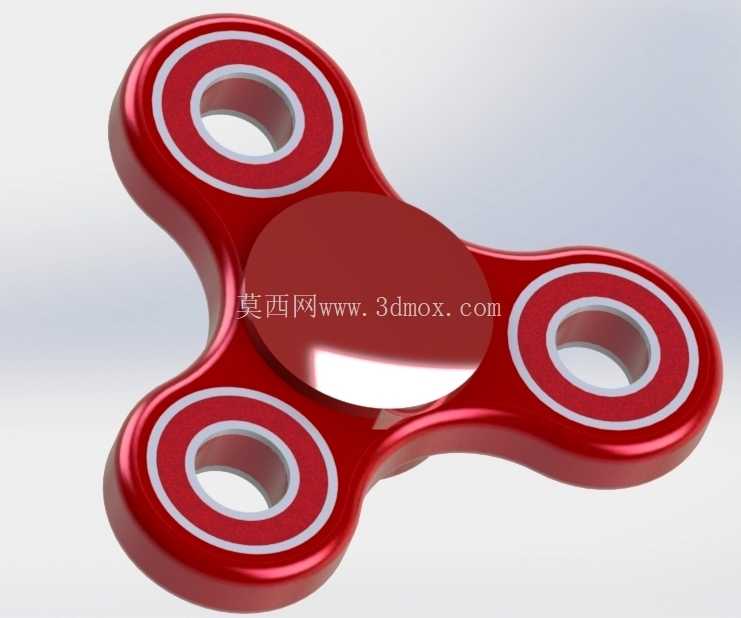

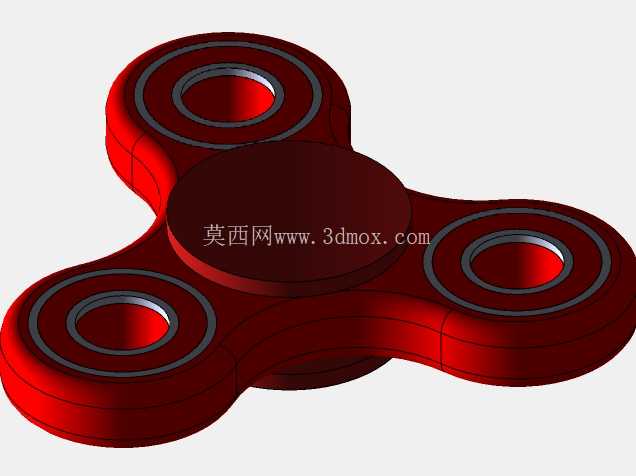

　　这款三叶式指尖把玩件的结构设计，核心围绕单手操作的动平衡精度展开，三个叶瓣沿中心回转体呈120度均匀分布，从根源上抵消旋转过程中的偏心载荷，避免高速转动时出现振颤、打手的问题。中心位置预留标准608轴承的安装位，安装边界严格匹配通用轴承的外径、厚度公差，压装后轴承内圈与中心握持盖过渡配合，既保证转动时内圈与手指接触面无相对滑动，又能让外圈连带三个叶瓣顺畅回转，不会出现卡滞、旷量过大的问题。每个叶瓣的端部都设计了配重嵌装槽，槽体尺寸适配通用标准轴承配重块，嵌装后配重块外表面与叶瓣外轮廓顺滑过渡，没有突兀的凸起或棱角，握持旋转时不会剐蹭手指皮肤，同时端部配重可以有效提升转动惯量，降低转动过程中的风阻损耗，延长单次旋转的持续时长。

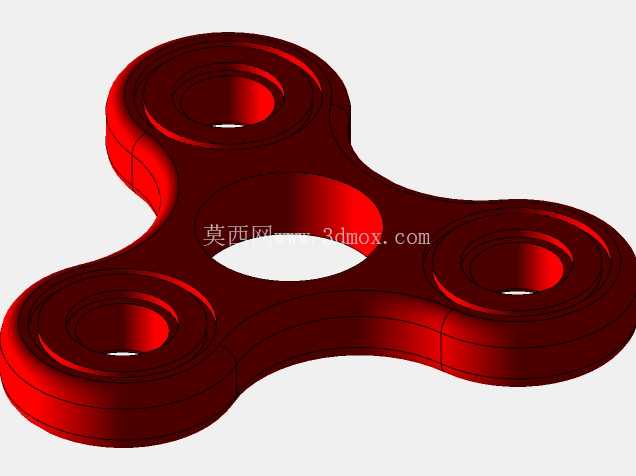

　　叶瓣的曲面过渡采用大圆角顺滑处理，从中心回转体到端部配重槽的壁厚均匀控制在2.5mm，既保证整体结构强度，不会因为跌落、挤压出现叶瓣断裂变形，又能控制整体重量，避免长时间握持产生坠手感。从实际应用场景来看，这类结构件除了作为日常减压把玩的用品，也常被用作机械结构教学的演示教具，用来向初学者讲解回转体动平衡原理、轴承配合公差、转动惯量与质量分布的关系，在工业设计手板打样环节，这类对称回转结构也是验证曲面建模精度、3D打印层厚控制、铸造模具脱模角度的典型测试件。

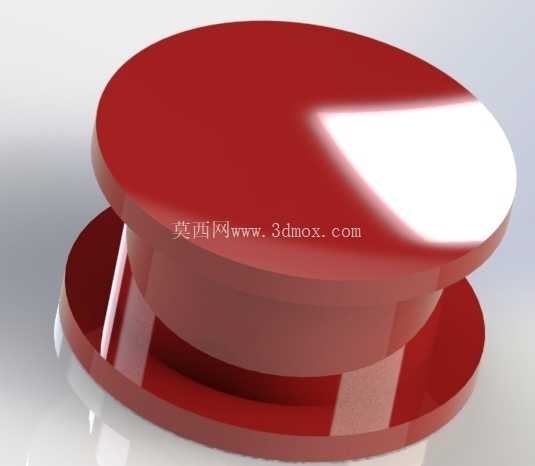

　　设计过程中需要重点关注三个叶瓣的质心重合度，每个叶瓣的体积、重量偏差需要控制在0.1g以内，否则高速旋转时会产生周期性的离心振动，不仅影响转动手感，长期使用还会造成中心轴承的偏磨，缩短轴承使用寿命。叶瓣与中心回转体的连接位置做了加厚的圆弧过渡，避免应力集中，在跌落冲击时不会在连接根部出现断裂。表面处理预留了0.1mm的镀层或喷涂厚度，处理完成后整体轮廓不会出现尺寸超差，配重块安装后与叶瓣表面齐平。中心握持盖的表面做了微弧凸起处理，与手指指腹的接触面积控制在合理范围，既不会因为接触面积过小产生压痕，也不会因为接触面积过大增加转动摩擦阻力。

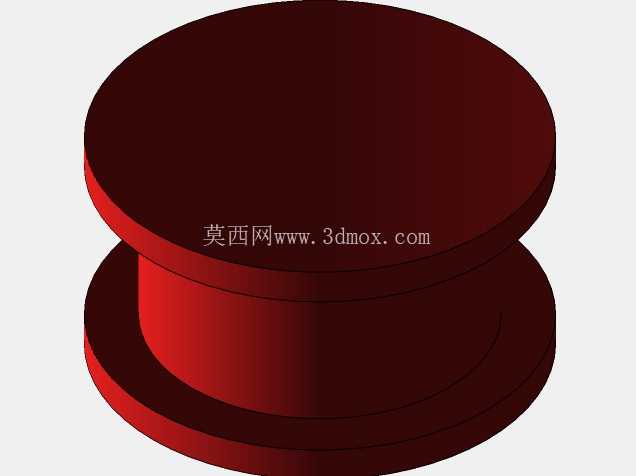

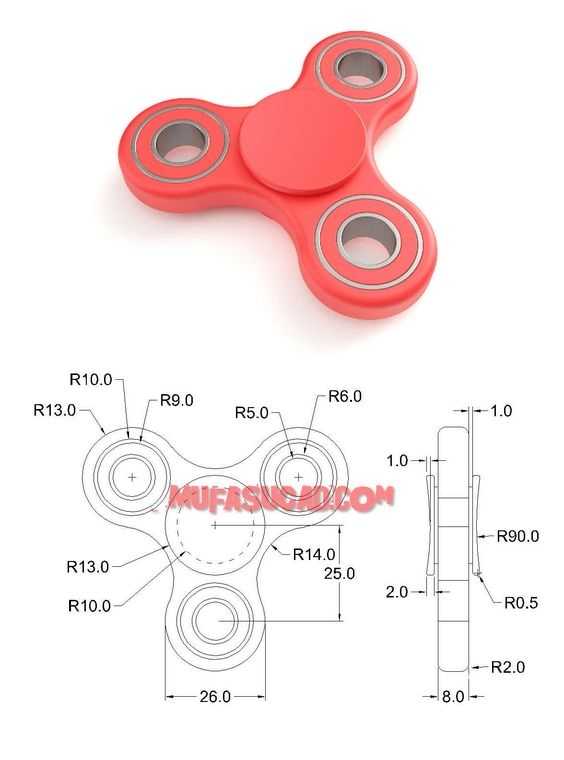

　　上下两个握持盖采用卡扣式连接，不需要额外螺丝固定，装配时直接对准轴承内圈压入即可，拆卸维护时可以轻松撬开，方便更换轴承或者调整配重。三个叶瓣的外轮廓做了微倒角处理，边缘没有锋利的锐边，日常把玩接触时不会划伤皮肤，整体外轮廓的最大回转直径控制在75mm，刚好适合成年人单手握持，拇指和食指捏住中心盖之后，叶瓣转动时不会碰到手掌其他部位，也不会因为尺寸过大不便于随身携带。从铸造工艺适配的角度来看，整个结构的脱模斜度控制在1.5度，没有倒扣结构，不需要复杂的抽芯机构，适合采用压铸工艺批量生产，壁厚均匀的设计也能避免铸造过程中出现缩孔、冷隔等缺陷，成型后只需要简单去毛刺、表面处理即可完成装配，不需要复杂的二次机加工，能有效控制批量生产的成本。端部配重槽的深度设计兼顾了固定强度和配重调节空间，既可以安装固定重量的轴承配重，也可以根据需求嵌入不同材质的配重块，调整整体的转动手感，满足不同使用人群的偏好。转动时的风阻控制也是设计中的重点，叶瓣的截面采用流线型设计，边缘厚度从中心向端部逐渐收窄，高速转动时不会产生明显的风噪，也能减少空气阻力带来的动能损耗，让转动过程更加平稳顺畅。
