儿童电动车前保险杠PVC管固定支架结构

在童车制造的配套零部件体系中，这类用于前保险杠安装的固定支架，是衔接车身主体结构与外置防护管件的核心受力连接件，主要适配12V动力规格的儿童越野类电动车产品，日常使用场景多集中在小区硬质路面、草坪、儿童游乐场地等非铺装或半铺装区域，需要承受儿童驾乘过程中产生的颠簸冲击、轻微碰撞载荷，以及长期户外放置带来的环境温变影响。从实际功能实现来看，该支架的核心作用是完成2.5英寸标准PVC管材的刚性固定，将作为前保险杠的PVC管稳定连接在童车前部的车架预留安装位上，既承担保险杠的定位支撑作用，也能在发生低速正面碰撞时，通过自身结构的刚性传递分散冲击力，避免冲击力直接作用于车身塑料外壳造成开裂损坏。

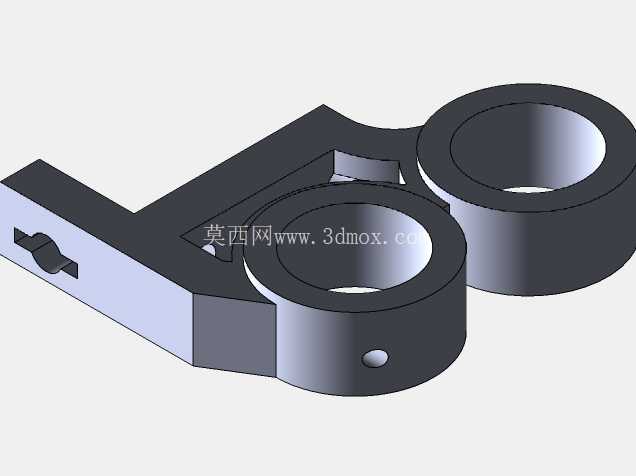

设计层面上，该支架采用一体化弯折的板式结构，没有多余的拼接组件，从根源上减少了装配环节的紧固件数量，降低后期使用过程中连接件松动脱落的风险。结构上设置了两个同轴度匹配的环形抱合安装位，两个环形结构的内径完全适配2.5英寸PVC管的外径公差范围，抱合面做了整圈的贴合处理，避免局部应力集中导致管材受压变形；其中靠前的环形壁上预留了径向的紧定螺钉孔，安装时可以通过紧定螺钉穿入孔位顶紧PVC管外壁，限制管材的轴向窜动与周向转动，保证保险杠安装后不会出现移位、转动的问题。支架一侧延伸出的平直安装翼板，是与童车车架主体连接的安装面，翼板的平面度在建模时做了严格的公差约束，确保与车架安装面完全贴合，不会出现安装间隙导致的固定不稳。

从安装边界来看，两个环形安装位的中心距是根据童车前部车架的预留安装空间设定的，既保证PVC管安装后保险杠的突出距离符合儿童玩具的安全规范要求，不会因为突出过多造成磕碰风险，也不会因为过于贴近车身导致保险杠失去防护缓冲的作用。支架整体的厚度设定兼顾了结构强度与轻量化需求，采用与童车车架同材质的金属板材冲压成型后做表面防锈处理，建模过程中对所有的弯折转角都做了圆角过渡处理，避免锐边棱角对儿童造成划伤风险，所有的安装孔位都做了沉台设计，保证紧固件安装后头部不会突出于支架表面，减少剐蹭隐患。

在实际装配逻辑上，该支架不需要额外的辅助定位工装，安装时先将支架的翼板贴合在车架前部的预留安装位，通过翼板上的预装孔完成与车架的螺丝固定，再将裁切好长度的2.5英寸PVC管穿入两个环形抱合位，调整好PVC管的左右对称度后，拧入环形壁上的紧定螺钉即可完成整个前保险杠的装配，整个装配流程单工位耗时不超过两分钟，适配童车流水线的批量装配节奏。结构受力层面，建模阶段对支架做了模拟载荷校验，在环形抱合位施加垂直方向150N的冲击载荷时，支架的最大形变值小于0.2mm，应力集中区域的应力值远低于材料的屈服强度，能够满足童车使用周期内的强度需求，不会出现支架断裂、变形导致保险杠脱落的问题。同时支架的结构设计充分考虑了模具冲压成型的工艺性，所有弯折角度都符合板材冲压的最小折弯半径要求，没有倒扣、尖角等不利于成型的结构，能够直接通过连续冲压模具完成批量生产，生产过程中不需要额外的机加工工序，有效控制零部件的制造成本，适配童车产品高性价比的定位需求。
