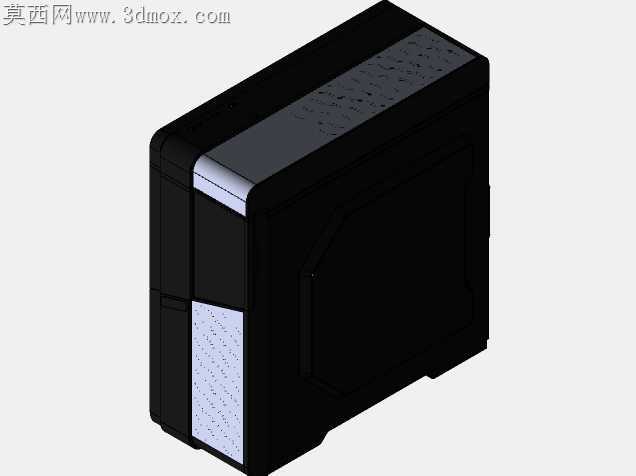

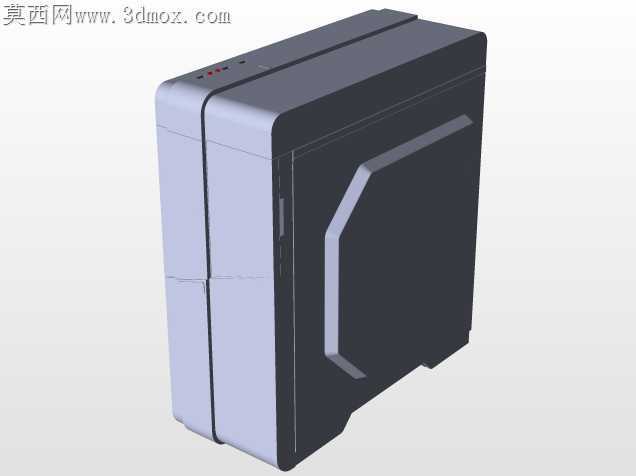

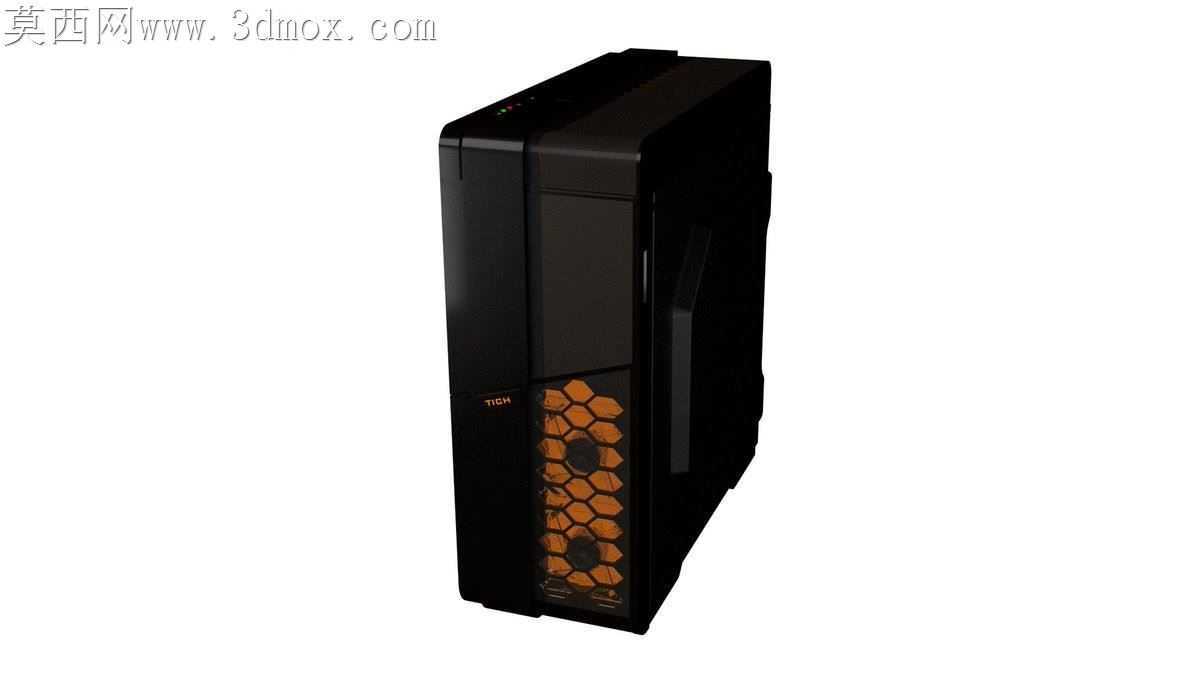

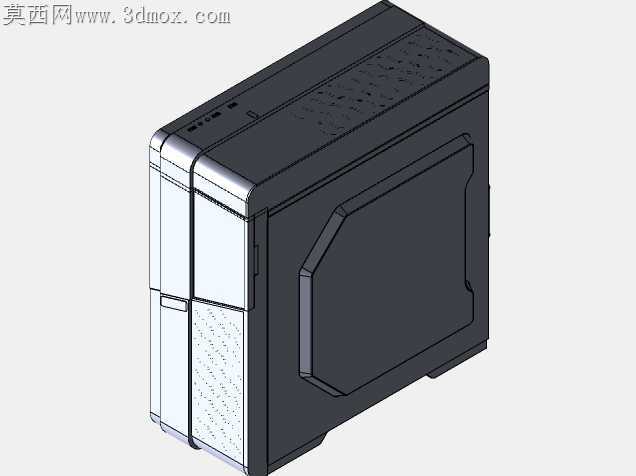

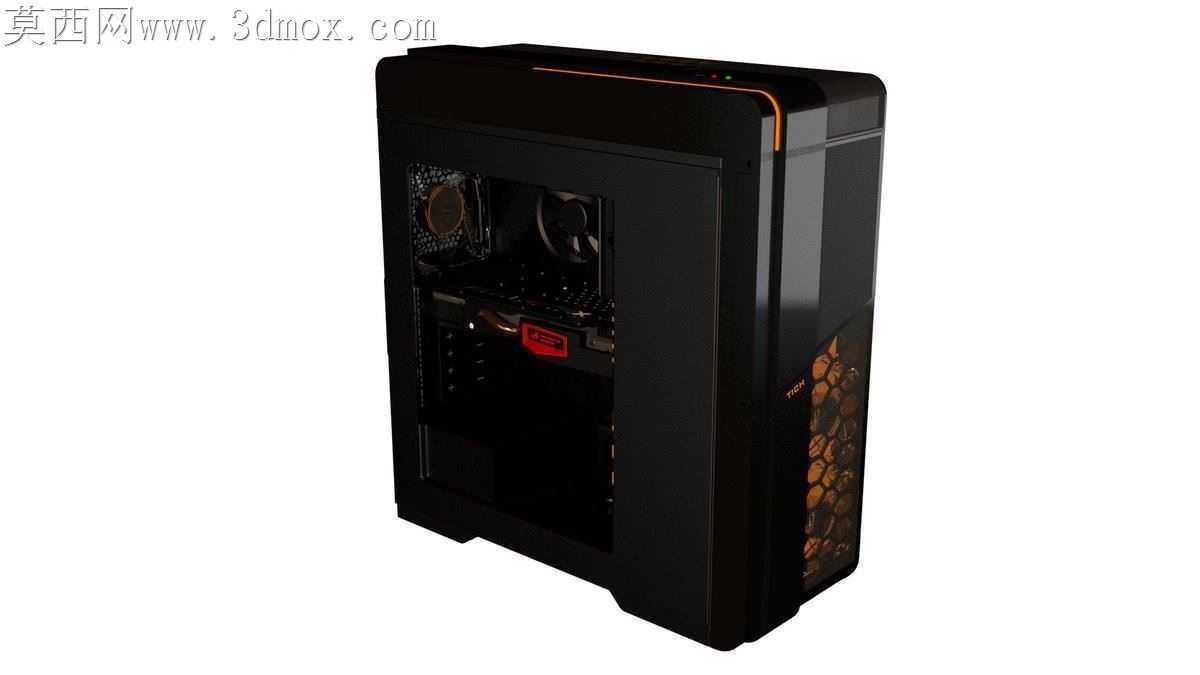

开放式平衡结构PC机箱三维设计方案

项目分类:数码产品 发布时间:2020-06-29 ID:115994
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案
  • 开放式平衡结构PC机箱三维设计方案

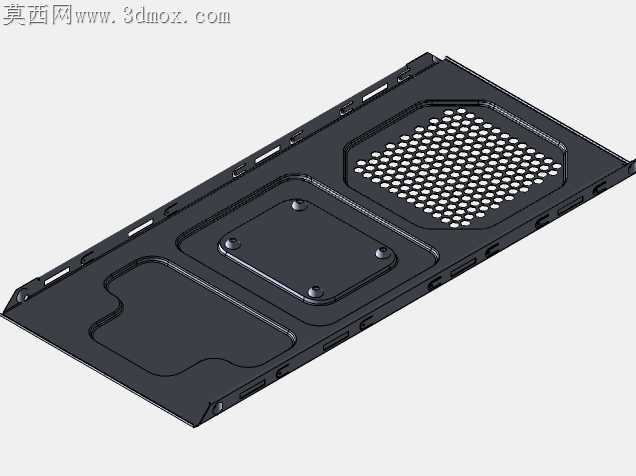

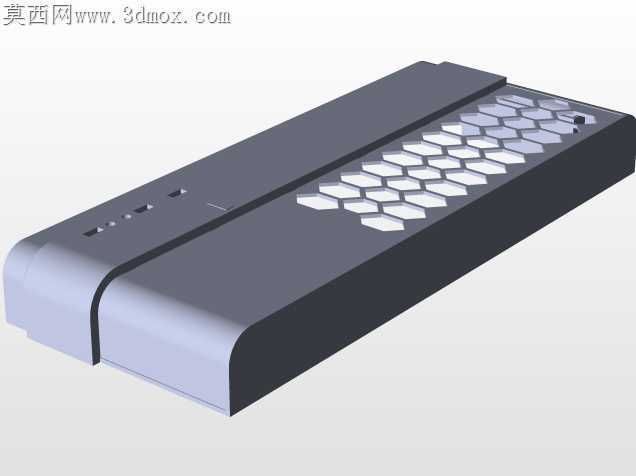

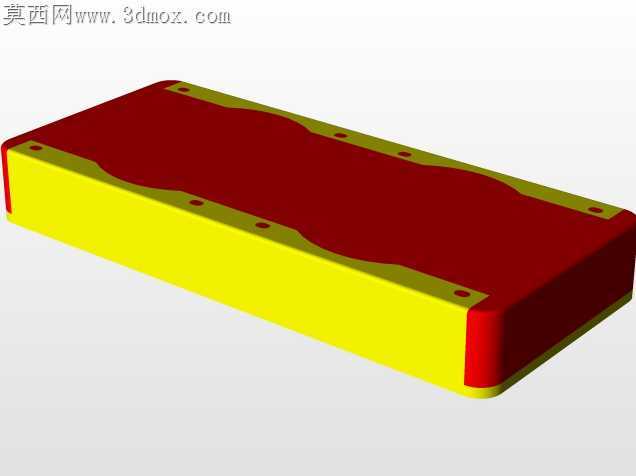

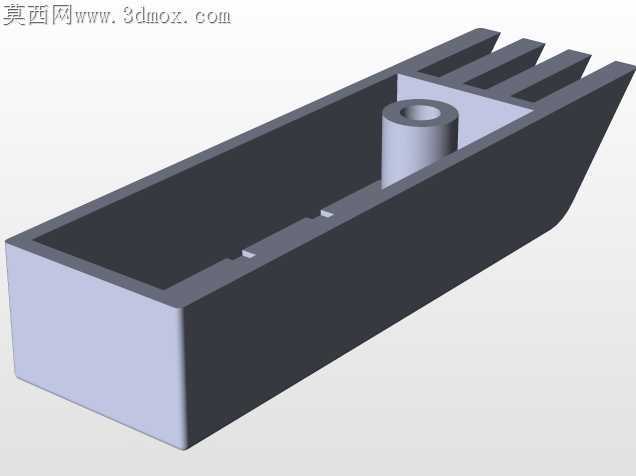

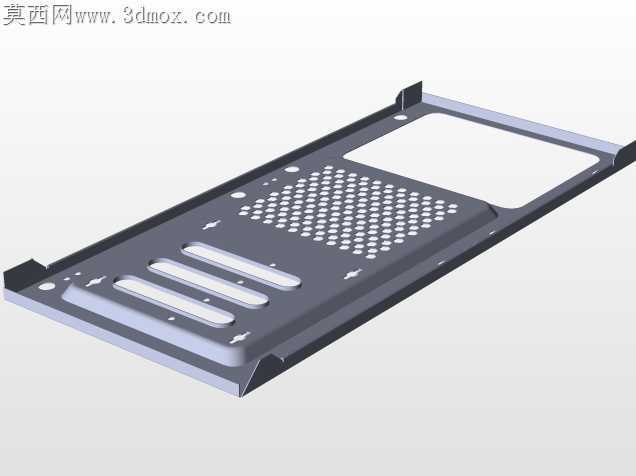

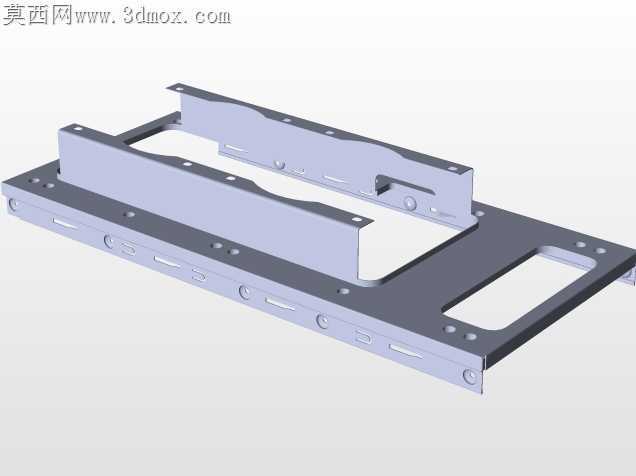

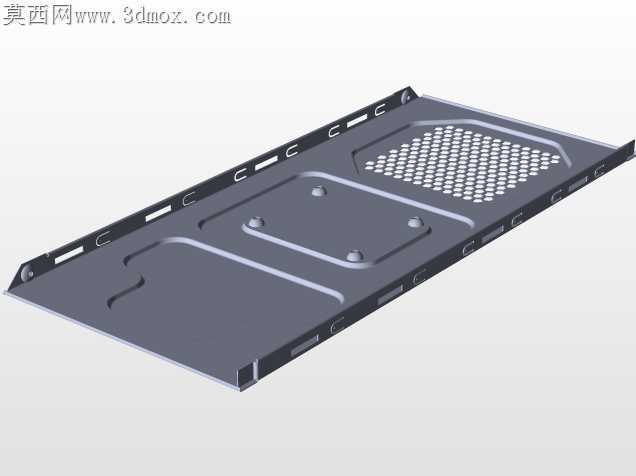

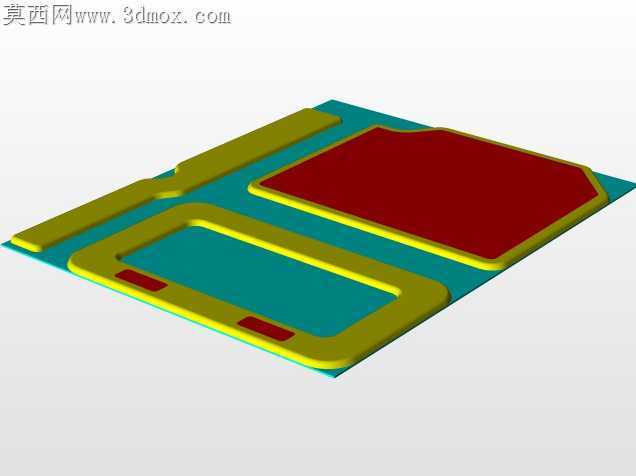

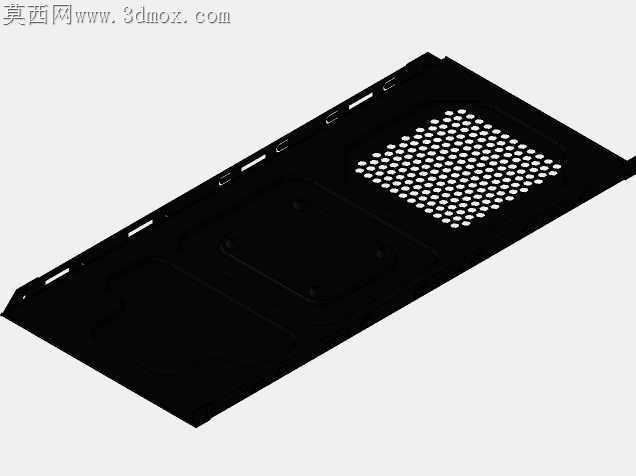

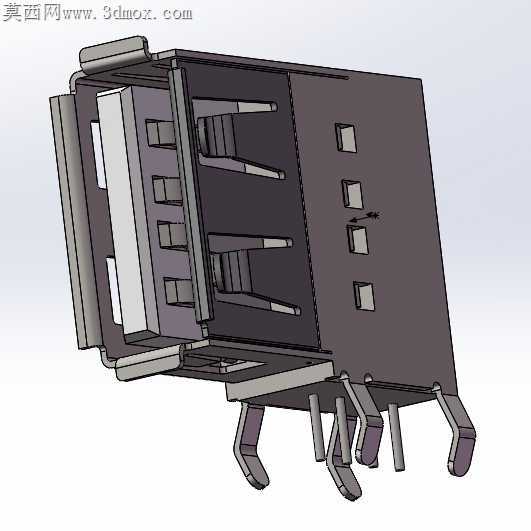

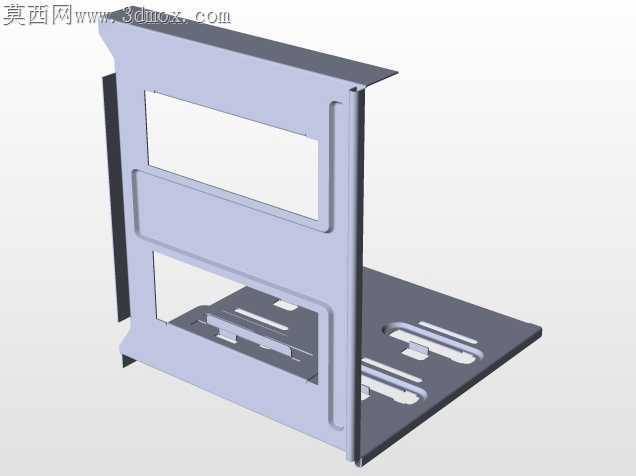

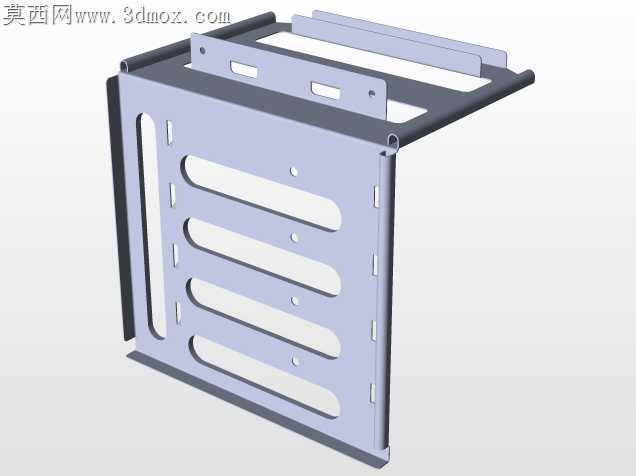

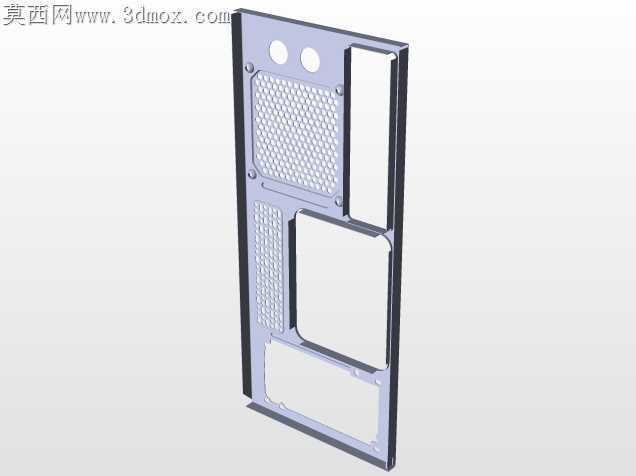

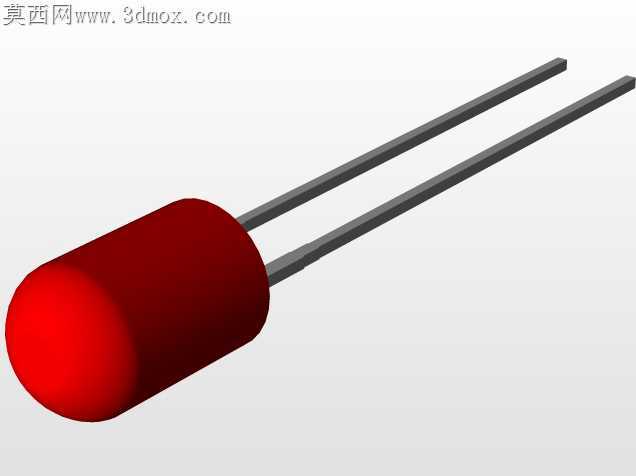

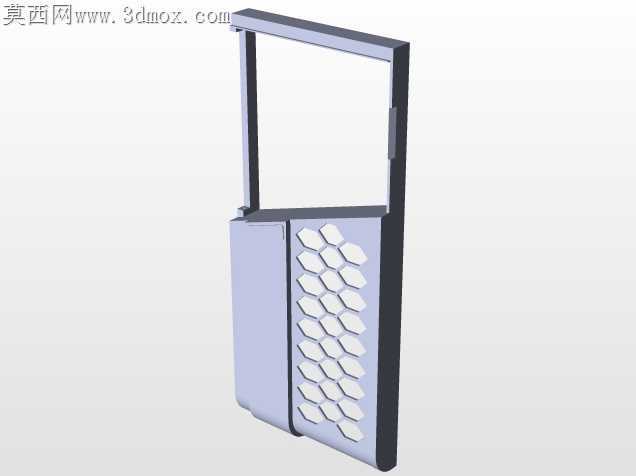

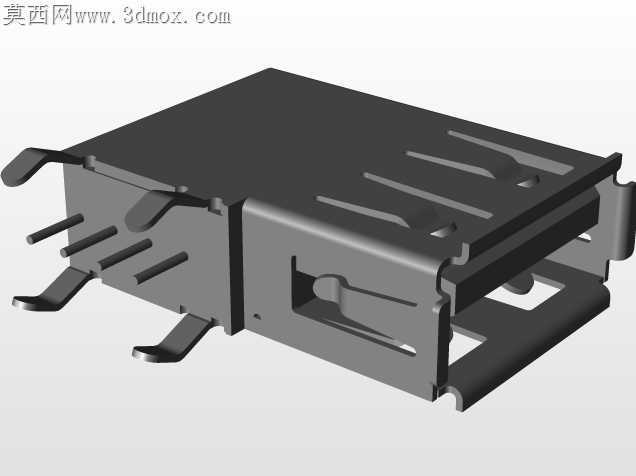

常规封闭机箱加工时,常因板材折弯公差累积导致侧板与框架拼接缝不均,安装硬件时还会出现显卡长度、冷排厚度与预设仓位冲突的问题,这款平衡结构机箱从加工适配的角度做了全链路的细节调整。框架采用等截面薄壁型材拼接,所有折弯边的内R角统一匹配常用折弯机下模槽口参数,避免小R角折弯造成的板材外侧开裂、内侧起皱缺陷,每段型材的裁切长度预留0.1mm的精修余量,拼接时靠工装定位销对齐,不用反复打磨修边就能保证框架对角线误差控制在0.3mm以内。没有做冗余的封闭侧板,省去了大面积板材冲压成型的工序,也避免了薄钢板冲压后产生的翘曲变形,外露的框架棱边全部做了C1倒角处理,既不会在装配硬件时划伤操作人员,也能去除裁切后的毛刺飞边,减少后续打磨的工时。硬件安装位的孔位采用模块化排布,主板固定孔位同时兼容ATX、MATX两种板型的安装标准,PCIe插槽位置的让位空间做了加长处理,就算是长度超过330mm的旗舰显卡也能顺利装入,不会出现尾部与框架干涉的情况。电源位的支撑框架做了下沉式设计,电源装入后底部与框架底面预留2mm的间隙,既可以垫上减震胶垫降低风扇运转的共振传导,也能避免电源外壳直接接触框架造成的漆面磨损。框架上的走线孔全部做了翻边处理,穿线时不会刮伤线材绝缘层,孔位的位置顺着硬件供电接口的走线方向排布,多余的线材可以顺着框架的中空腔室收纳,不会杂乱堆积在硬件周围影响风道。顶部的冷排安装位没有做封闭的挡边,冷排固定后风扇可以直接外露,进风不受遮挡,就算是厚度达到60mm的厚冷排也不会和主板散热马甲产生空间冲突。底部的支撑脚高度做了反复调校,抬高的距离刚好让底部进风的风压损失降到最低,支撑脚的安装孔位预留了调节余量,放置在不平整的桌面时可以微调每个脚的高度,避免框架悬空产生的共振异响。所有拼接位置的连接孔都采用基孔制间隙配合,螺丝拧入时不会出现偏斜滑牙的问题,框架表面的处理工艺预留了足够的涂层厚度空间,就算做喷塑或者阳极氧化处理,拼接处也不会因为涂层堆积出现装配卡顿的情况。没有设计多余的装饰性结构,每一处框架杆件的位置都经过受力校核,装满硬件后框架的形变量小于0.2mm,不会因为长期承重出现主板安装位变形导致的硬件接触不良问题。
