4.5mm通孔型触觉按钮开关结构设计

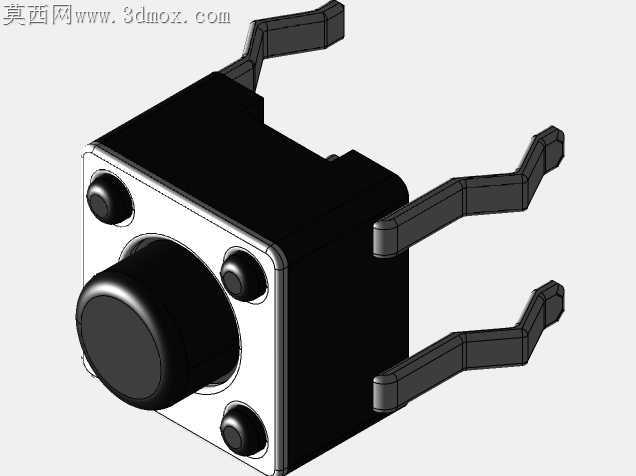

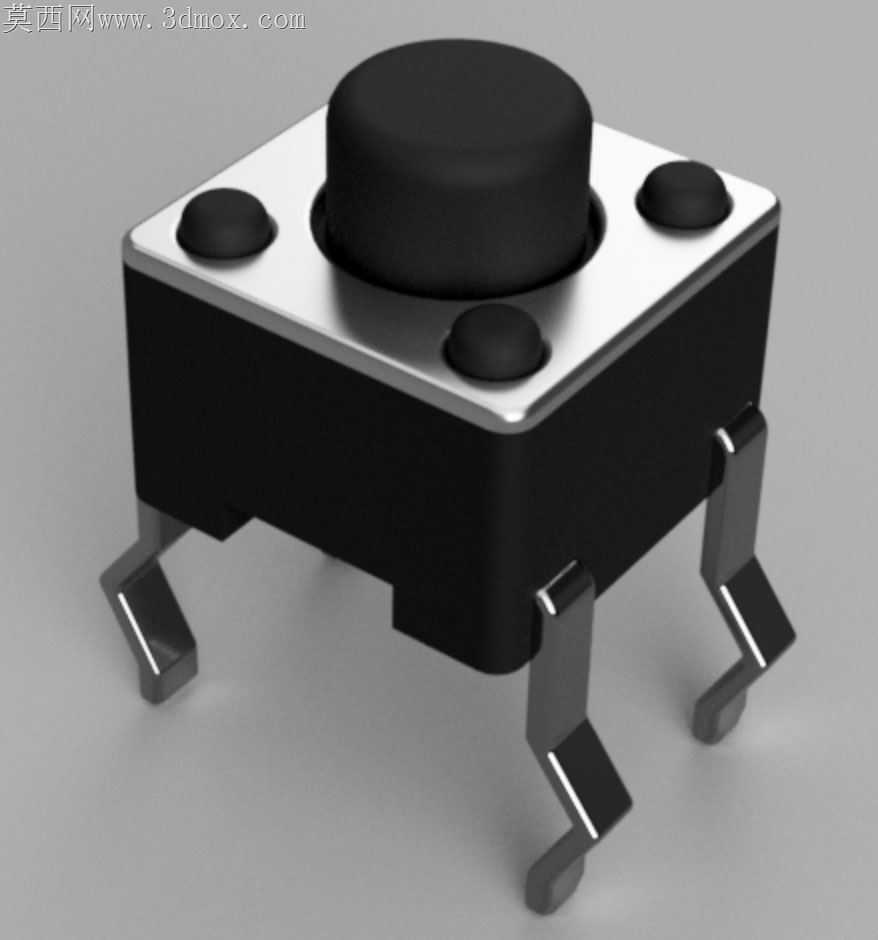

通孔插装类触觉开关在波峰焊工序中常出现引脚吃锡不均、本体受高温形变的问题，这款4.5mm规格的按钮在结构设计阶段就针对这类加工痛点做了针对性调整。四枚弯折插脚的根部做了0.15mm的圆弧过渡，没有采用常见的直角裁切结构，避免插装时引脚应力集中导致的PCB孔位崩边，插脚的弯折角度控制在87度，预留了焊锡爬升的毛细间隙，过波峰焊时焊锡能顺着引脚包覆到焊盘边缘，不会出现虚焊、漏焊的问题。开关本体的基座采用耐温PBT材质的适配壁厚，基座侧壁厚度均匀控制在0.6mm，没有厚薄突变的结构，过回流焊高温区时不会因为热胀冷缩不均出现基座开裂的情况。顶部的圆形按键帽和基座的配合间隙留了0.08mm的活动余量，按键周围的金属防尘盖做了下沉式包边，刚好压住基座的上沿，既可以阻挡生产车间的浮尘进入开关内部影响触点导通，也能在按键受侧向力时给按键提供侧向支撑，避免按键卡滞。金属防尘盖的四个角设置了凸起的定位点，和基座上的定位凹槽过盈配合，不需要额外点胶固定，组装时压合到位就能牢牢固定，减少组装工序的辅料成本。按键下方的导电弹片采用圆形拱面设计，和底部触点的接触压力控制在1.5N左右，按动时的行程刚好0.25mm，既不会因为行程太短导致误触发，也不会因为行程太长影响操作手感，弹片的边缘做了微卷处理，反复按动时不会刮蹭基座内壁，能有效提升开关的使用寿命。四枚插脚的排布间距严格匹配通用PCB的2.54mm网格孔位，不需要在PCB上单独设计非标孔位，能直接适配现有量产线路板的加工流程，插脚的末端做了斜切导向角，自动插件机作业时能顺利对准孔位，不会出现插脚顶弯的情况。基座底部和PCB接触的面做了0.1mm的凸点支撑，焊接时焊剂不会顺着基座和PCB的缝隙渗到开关内部，避免焊剂残留导致的触点接触不良。
