三爪流线型旋转连接构件结构设计

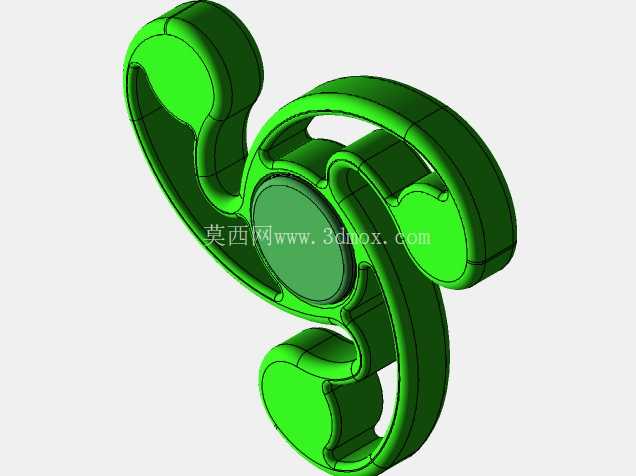

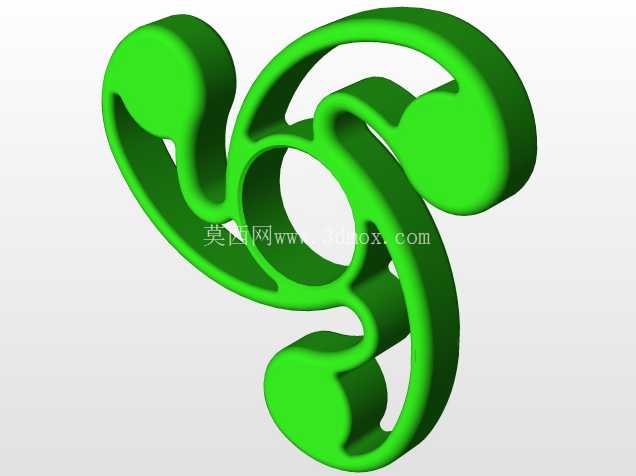

　　该旋转构件主要面向低压流体输送管路的旋转连接场景，常见于自动化喷涂设备的供料管路末端、小型气动工装的旋转气路节点，以及桌面级文创展示台的旋转支撑结构中，核心作用是在固定端与旋转端之间建立稳定的介质通路或机械连接，避免管路随执行端转动时出现缠绕、弯折、应力集中断裂的问题。从结构设计逻辑来看，整体采用三爪均布的流线型外轮廓，三个连接爪沿中心回转体呈120°圆周阵列分布，这种布局首先保证了旋转过程中的动平衡性能，当构件以中心轴线为轴做连续回转运动时，三个爪部的质量分布均匀，不会产生额外的偏心载荷，可有效降低配套转轴的径向磨损，延长整套旋转机构的维护周期。

　　中心区域设置的圆形凸台为核心安装基准面，该端面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，既可以作为密封件的安装贴合面，也能与配套的深沟球轴承内圈实现过盈配合，保证旋转过程中的同轴度误差不超过0.05mm。三个爪部的末端均设置了圆形的连接沉孔，沉孔深度为爪部厚度的三分之二，既可以穿设紧固螺栓实现与外接部件的硬连接，也可以嵌入硅胶密封垫实现流体通路的端面密封，爪部与中心回转体之间采用大圆角过渡，避免压铸成型过程中出现应力集中导致的冷隔、缩孔缺陷，同时也能提升构件承受径向载荷时的结构强度，经有限元校核，在承受15N·m的径向扭矩时，过渡圆角处的最大应力仅为材料屈服强度的32%，满足长期往复旋转的疲劳强度要求。在外形尺寸与安装边界方面，该构件的最大回转直径为120mm，中心安装凸台的直径为40mm，整体轴向厚度为18mm，三个爪部末端的连接孔中心分布圆直径为100mm，安装时需要在配套基座上预留直径不小于125mm的圆形避让空间，轴向安装间隙不小于2mm，避免旋转过程中与周边固定结构发生刮蹭。设计过程中充分考虑了压铸工艺的成型特性，所有侧壁均设置了1.5°的拔模斜度，非安装面的过渡圆角统一为R3mm，既降低了压铸模具的加工难度，也能减少成型后顶出过程中出现的变形、粘模问题。

　　构件的壁厚设计采用均匀化思路，整体壁厚控制在3mm，爪部与中心凸台的连接处做了局部加厚处理，避免壁厚差异过大导致压铸成型后出现缩痕、气孔等内部缺陷，同时也保证了整个构件的重量控制在120g以内，降低旋转时的转动惯量，适配小扭矩驱动电机的输出特性。从实际使用场景的适配性来看，该构件既可以作为纯机械传动的旋转连接件，传递低扭矩的旋转运动，也可以在中心区域开设贯通孔，作为气、液介质的旋转输送接头，三个爪部可以分别连接不同的管路支路，实现单路输入、三路输出的旋转分路功能，在小型自动化设备的紧凑安装空间内，这种一体化的三爪旋转结构相比传统的法兰式旋转接头，能够减少30%的安装占用空间，同时减少2个密封连接节点，降低介质泄漏的风险。

　　在结构细节处理上，爪部的外轮廓采用流线型曲面设计，并非简单的圆弧过渡，这种设计一方面可以减少旋转过程中的空气阻力，在高速旋转场景下降低风噪与气流扰动，另一方面也能避免尖锐棱角带来的安装、维护过程中的磕碰划伤问题，所有外露棱边均做了R0.5mm的倒钝处理，符合机械安全设计的相关要求。中心安装凸台的端面设置了0.5mm深的密封槽，可以适配直径35mm、线径2mm的O型密封圈，当作为流体接头使用时，密封压缩量控制在15%-20%之间，可承受0.8MPa以内的工作压力，满足常规气动回路、低压水性涂料输送回路的使用要求。
