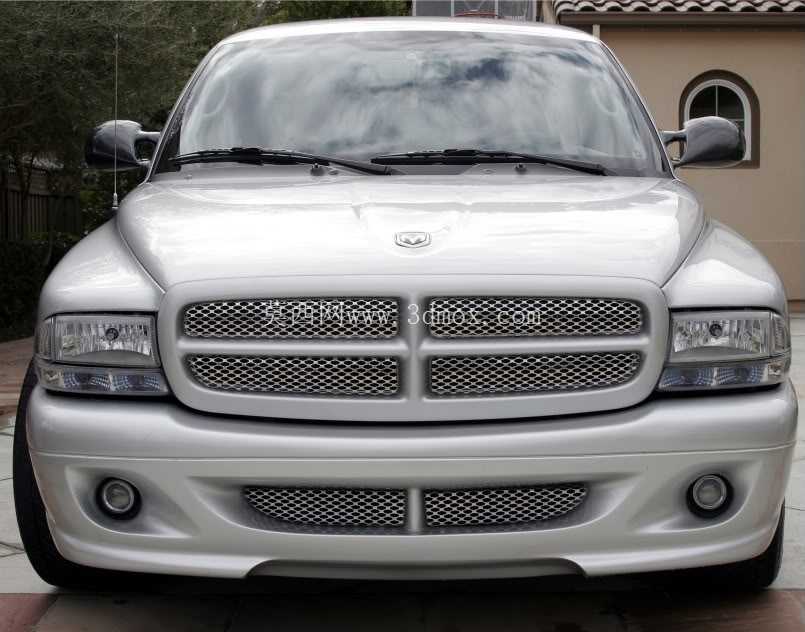

银色道奇皮卡前脸外观结构三维数模

本次呈现的是全尺寸皮卡前部外观结构的三维数模，建模过程完全参照量产实车的外覆盖件匹配逻辑搭建，所有曲面均达到A级曲面标准，可直接用于外观改型、改装件开发的前期结构验证环节。从实际应用场景来看，该数模可覆盖三类核心工程需求：其一为皮卡前脸改装件的匹配校核，比如加装越野竞技杠、辅助射灯、中网格栅装饰件时，可直接在数模上完成安装点定位、间隙面差校验，避免实车试装时出现的干涉问题；其二为整车空气动力学仿真的基础几何输入，数模完整还原了前保险杠下部进气坝、格栅通风开口、后视镜安装基座的曲面特征，可直接导入仿真软件完成迎风面风阻、机舱进风量的模拟计算；其三为售后外观覆盖件的逆向开发参考，数模中所有卡扣安装位、螺栓连接点的位置均与实车保持一致，可作为副厂件开模前的尺寸基准。

从功能特性来看，该前部结构集成了多重实用设计：上下分层的网状进气格栅，在保证散热器通风散热效率的同时，可阻挡行驶过程中飞虫、碎石直接冲击散热芯体；保险杠两侧内嵌的圆形雾灯安装位，预留了标准的灯组安装空间与走线槽，适配常规规格的卤素或LED雾灯组件；格栅中央的品牌标识安装基座做了内凹处理，可避免高速行驶时飞溅的碎石直接击打标识表面；两侧外后视镜的安装支座与车门钣金的连接面做了贴合度优化，数模中还原了支座处的密封胶条安装槽，可保证装配后的防水密封性能。

设计思路上，建模时优先保证外曲面的连续性，所有相邻曲面之间均达到G2连续标准，避免后续渲染或开模时出现曲面棱线不顺的问题；前脸各覆盖件之间的间隙严格控制在3.5mm±0.5mm，面差控制在1mm以内，完全符合量产乘用车的外观匹配公差要求；保险杠下部的扰流唇做了小幅前伸设计，可在高速行驶时梳理进入车底的气流，降低整车升力提升行驶稳定性；前大灯的安装基座做了定位销设计，数模中还原了三个定位销的位置与尺寸，可保证灯组装配后的定位精度，避免出现灯光照射角度偏移的问题。

外形尺寸与安装边界方面，该前部模块的整体宽度为1850mm，整体高度（从保险杠下沿到引擎盖前缘最高点）为820mm，纵向深度（从格栅最前端到防火墙安装面）为620mm；安装边界上，引擎盖与翼子板的连接铰链安装位、前保险杠与车架纵梁的连接支架位、大灯总成的线束过孔位置均在数模中做了明确标识，所有安装点的坐标公差控制在±0.2mm以内，可直接对接整车底盘的前部安装点坐标；保险杠下部预留了牌照安装位，尺寸完全符合机动车号牌安装的国标要求，安装孔位间距为220mm，适配常规规格的小型汽车号牌；两侧翼子板的轮眉处预留了轮眉装饰件的卡扣安装位，可直接加装加宽轮眉适配大尺寸越野轮胎的改装需求。

在结构细节处理上，数模中还原了前保险杠内部的缓冲吸能区结构，该区域位于保险杠蒙皮与防撞梁之间，设计有均匀分布的吸能筋结构，可在低速碰撞时通过自身变形吸收碰撞能量，降低防撞梁与车身结构的损伤；引擎盖前缘做了下压式的流线型处理，可减少行驶过程中气流直接冲击挡风玻璃产生的风噪；格栅的网状结构采用等间距的菱形网格设计，网格边长为8mm，在保证通风效率的同时可阻挡直径大于10mm的异物进入机舱；两侧后视镜的镜面安装面做了曲率调整的预留，数模中标识了镜面的曲率基准点，可根据不同配置需求调整镜面曲率满足不同视野要求。
