自行车蓝牙车把音频播放装置结构设计

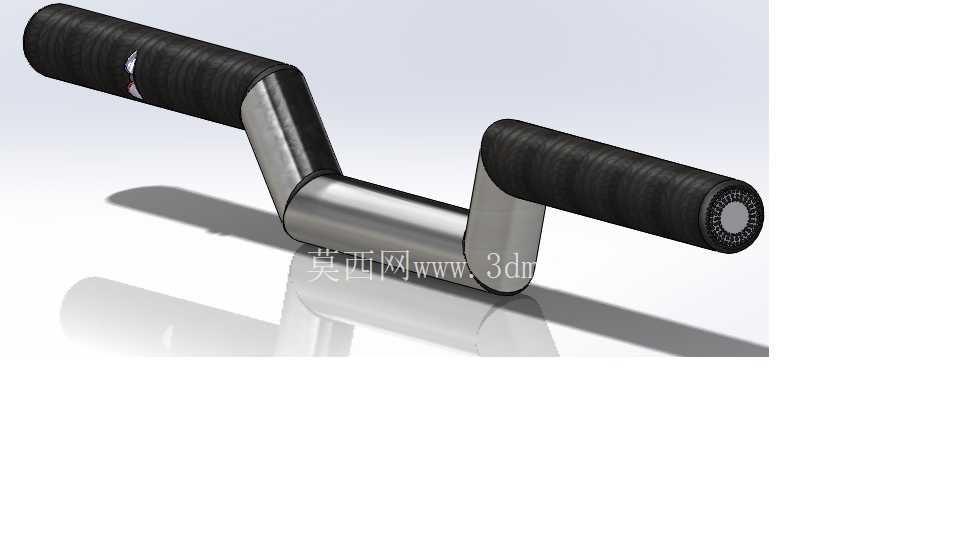

　　这款车把集成式蓝牙音频装置，主要面向日常通勤、短途休闲骑行场景设计，解决骑行过程中接打电话、收听音频需要额外佩戴耳机的痛点，避免入耳式耳机隔绝环境音带来的骑行安全隐患。从结构适配性来看，装置采用圆柱套筒式主体结构，内径尺寸匹配常规自行车车把的标准管径，安装时可直接套入车把握把区域，无需额外打孔或改装原车结构，安装边界覆盖市面上绝大多数通勤车、山地车的平直车把段，不会干涉车把原有刹车、变速操控部件的活动行程。装置外表面做了仿轮胎纹理的防滑包覆处理，既可以充当部分握把功能，增大骑行时手掌与接触面的摩擦力，雨天握持也不易打滑，同时纹理结构也能提升外壳的抗刮耐磨性能，长期户外使用不易出现明显划痕。

　　功能集成方面，装置内置蓝牙通讯模块，可与市面上绝大多数智能手机完成配对连接，支持音频播放、通话语音传输两类核心功能，骑行过程中无需掏出手机即可完成接打电话操作，语音拾取模块做了定向收音优化，可过滤骑行过程中的部分风噪，提升通话清晰度。装置侧面设置了物理式音量调节按键，按键采用凸起式盲操设计，骑行时无需目视即可通过触感找到按键位置，完成音量增减操作，按键的按压行程做了适配优化，戴薄款骑行手套也能正常触发操作，不会出现按压无响应的情况。从结构设计思路来看，整体采用一体化密封壳体结构，接缝处做了防水胶圈适配，可应对日常骑行过程中的溅水、小雨天气使用，避免雨水渗入内部损坏电子元件。

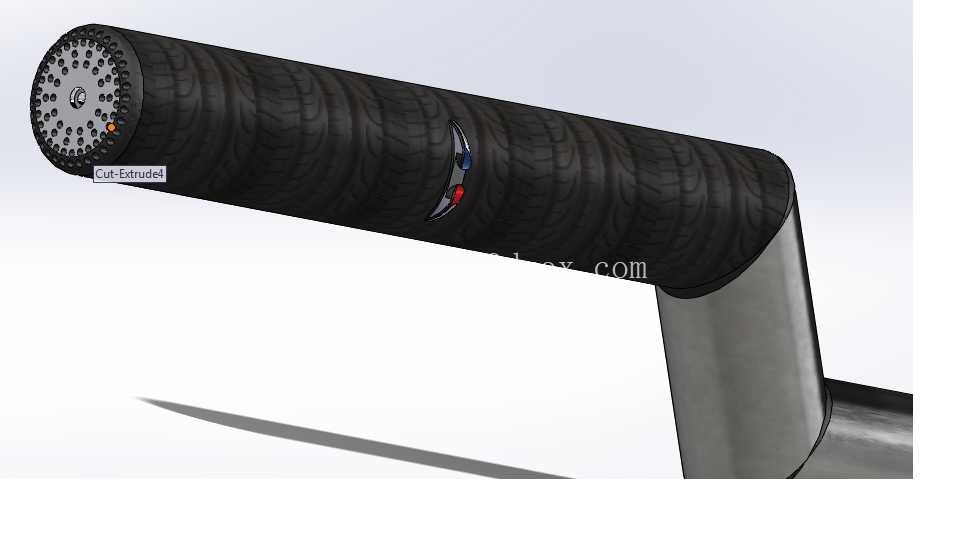

　　装置的发声单元朝向骑行者侧方布置，既可以保证骑行者清晰听到音频内容，又不会因为声音朝向正前方过度扩散，影响对周边环境音的感知。端部的出声孔采用矩阵式排布，开孔边缘做了倒角处理，避免长期使用过程中灰尘、泥沙堵塞开孔，同时矩阵式开孔也能在保证出声效率的前提下，提升端部壳体的结构强度，遇到轻微磕碰不易出现壳体开裂。供电模块内置在套筒腔体内部，腔体空间做了合理分配，在容纳电池、蓝牙模块、发声单元的同时，保证整体壁厚均匀，注塑成型时不易出现缩痕、变形等缺陷，整体重量控制在合理区间，安装后不会给车把带来过多额外负重，影响骑行时的车把操控平衡。

　　装置的安装固定采用内侧涨紧结构，套入车把后通过端部的锁紧环即可完成固定，骑行过程中不会出现转动、移位的情况，需要拆卸维护时也只需松开锁紧环即可取下，不会在车把表面留下残留胶印或压痕。
