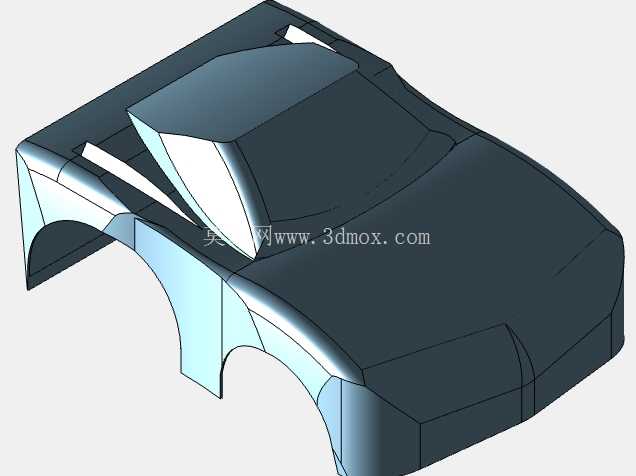

迷你玩具汽车外壳曲面结构设计

这套迷你玩具汽车外壳的曲面结构，最初是面向桌面级收藏类玩具、科教拼装模型场景开发的壳体构件，在实际量产环节可直接适配小型压铸模具的成型工艺，也可通过调整拔模斜度适配注塑成型需求，适配小尺寸玩具车的整机装配逻辑。从实际使用场景来看，这类壳体既可以作为静态拼装模型的外覆盖件，搭配内部简易底盘、轮轴组件完成整车组装，也可作为儿童迷你回力玩具车的外部防护结构，承担日常把玩过程中的磕碰缓冲、外观装饰作用，部分场景下还可作为3D打印创客教育的教学案例，用来演示复杂曲面壳体的建模逻辑与成型工艺要点。

设计过程中优先考虑了曲面的顺滑过渡，整个壳体的外表面没有尖锐棱角，所有曲面衔接处都做了G2连续处理，避免成型后出现明显的合模线凸起或者曲面褶皱，同时针对玩具类产品的安全要求，所有外露边缘都做了R0.8以上的圆角处理，不存在划伤风险。壳体的分模线设置在侧面最大轮廓处，沿着轮拱上方的曲面自然延伸，既方便模具开模时的脱模操作，也能让合模线尽可能隐藏在视觉不明显的位置，减少后期表面处理的工作量。轮拱位置的曲面做了内收避让设计，预留出标准迷你玩具车轮的转动空间，轮拱边缘与轮胎外圆的间隙控制在1.2mm，既不会因为间隙过大显得外观松散，也不会因为间隙过小导致车轮转动时与壳体发生摩擦干涉。

从安装边界来看，整个壳体的内部腔体预留了3mm的壁厚均匀过渡区域，没有出现壁厚突变的位置，避免压铸或者注塑成型时出现缩痕、气泡等缺陷。壳体前部的引擎盖曲面做了轻微的下沉造型，既还原了实车的肌肉感线条，也在内部预留了安装小型配重块的空间，可以通过添加配重调整整车的重心位置，让玩具车滑行时的稳定性更好。驾驶舱位置的曲面做了倾斜的风挡角度，风挡区域的曲面曲率经过反复调整，既保证了外观的流线型效果，也避免了曲面过陡导致成型时出现脱模困难的问题，同时风挡下方的腔体预留了安装简易内饰件的卡槽位置，可以直接卡接拼装式的座椅、方向盘小零件，不需要额外打胶固定。

壳体后部的尾箱区域曲面做了平缓的收窄处理，与侧面翼子板的曲面自然衔接，尾部的下边缘预留了与底盘卡扣配合的卡槽位置，三个卡扣点位分别布置在尾部中央和两侧轮拱后方，装配时可以直接与底盘上的卡扣结构卡合，不需要额外使用螺丝固定，提升拼装效率。整个壳体的外形尺寸控制在长120mm、宽55mm、高40mm的范围内，完全适配1:43比例的迷你玩具车尺寸规范，内部腔体的宽度方向预留了28mm的空间，可以容纳宽度25mm以内的标准迷你车底盘组件，长度方向的腔体深度达到95mm，足够放下回力齿轮箱、轮轴等全套内部构件，高度方向的腔体净空达到25mm，不会与底盘上凸起的齿轮箱结构发生干涉。

在建模逻辑上，整个壳体采用了整体曲面放样加局部切除的设计思路，先通过三根主控制线搭建出整车的侧面轮廓、顶部轮廓和前脸轮廓，再通过边界曲面工具生成基础的外曲面，之后对轮拱、风挡、引擎盖的局部曲面做微调，保证所有曲面的曲率变化均匀，没有出现反曲率的凹陷区域。完成外曲面建模后，向内等距3mm生成内曲面，再通过缝合、加厚操作生成实体壳体，之后对所有的安装卡槽、避让位置做切除处理，最后对所有边缘做圆角优化，整个建模过程中全程检查拔模角度，保证所有沿开模方向的面拔模角度都在1.5度以上，不需要额外做滑块结构就能完成脱模，有效降低了模具的制造成本。针对压铸成型的工艺特点，壳体的内表面没有做多余的加强筋结构，避免因为筋位与主体壁厚差异过大导致成型时出现冷隔、缺料问题，仅在卡扣连接的位置做了局部加厚处理，保证卡扣位置的结构强度，能够承受多次拆装的受力需求，不会出现卡扣断裂的情况。
