迈凯伦12c跑车外观曲面造型设计

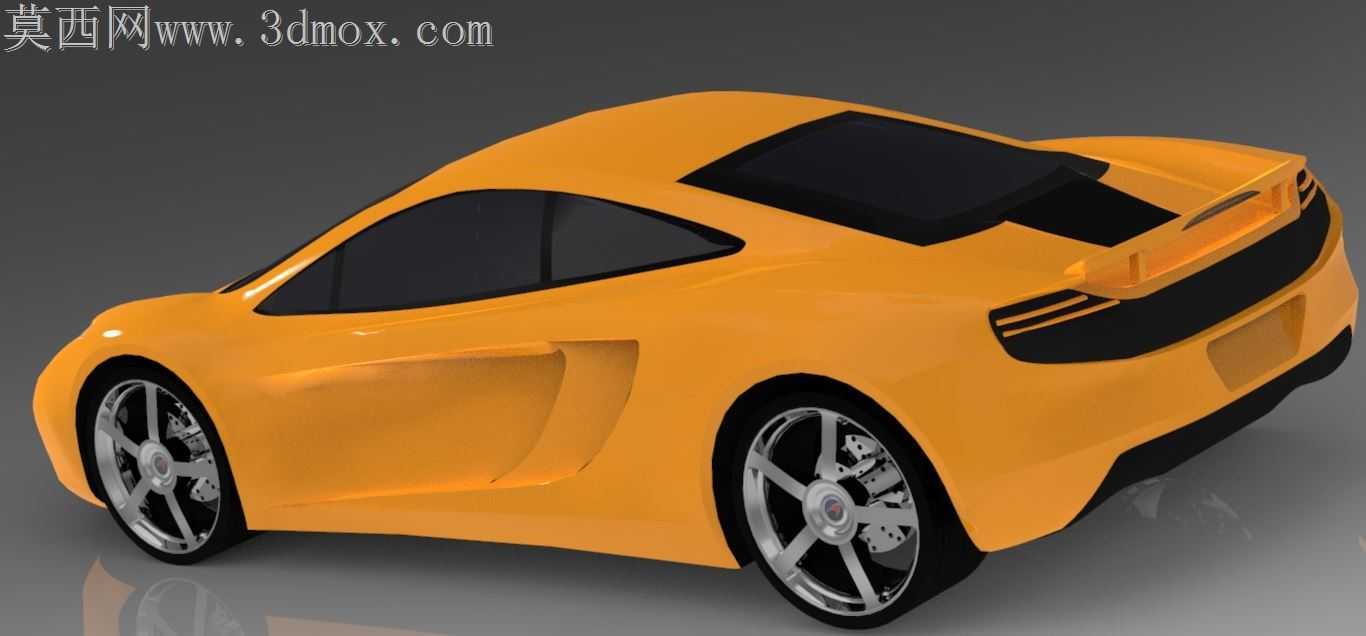

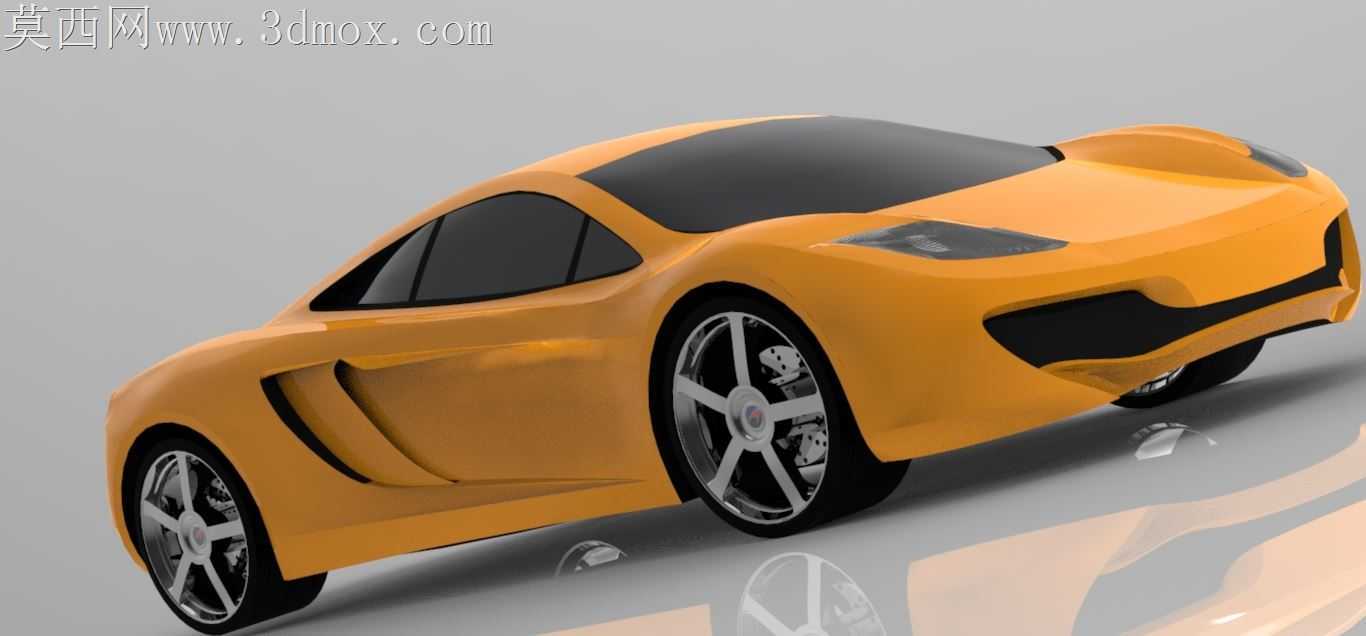

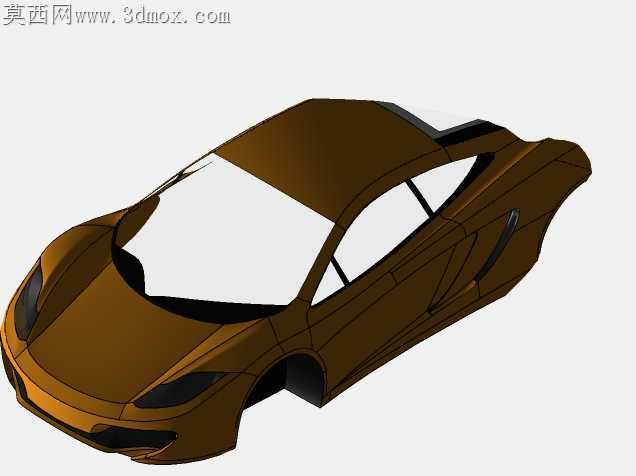

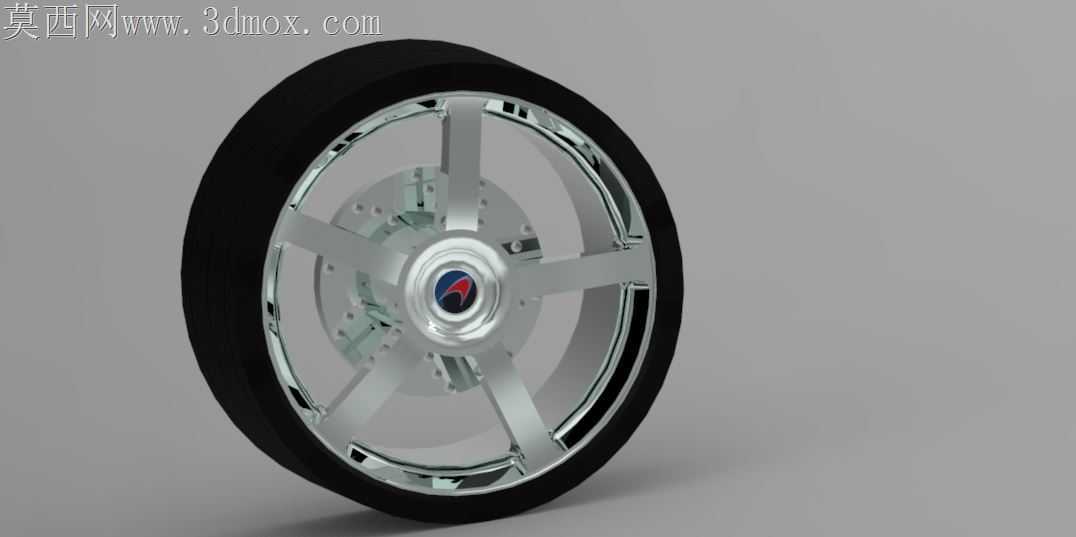

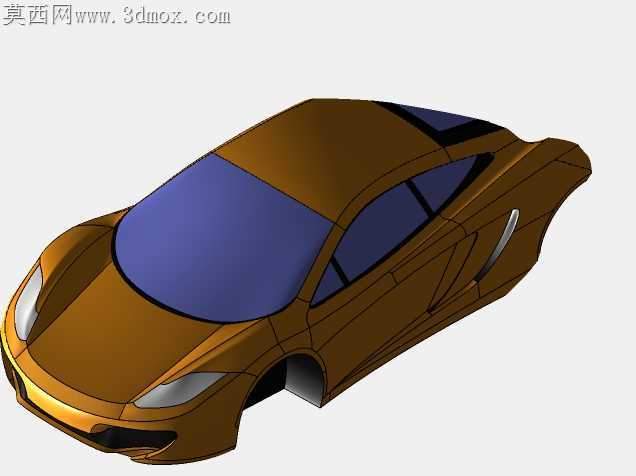

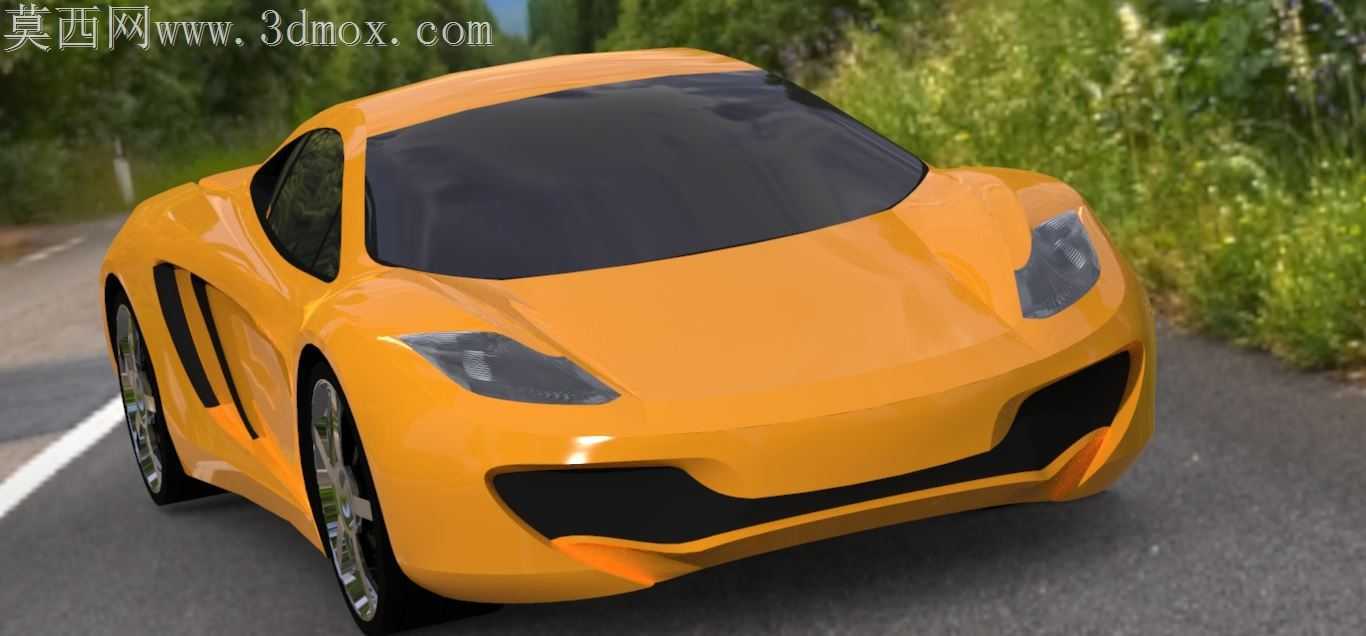

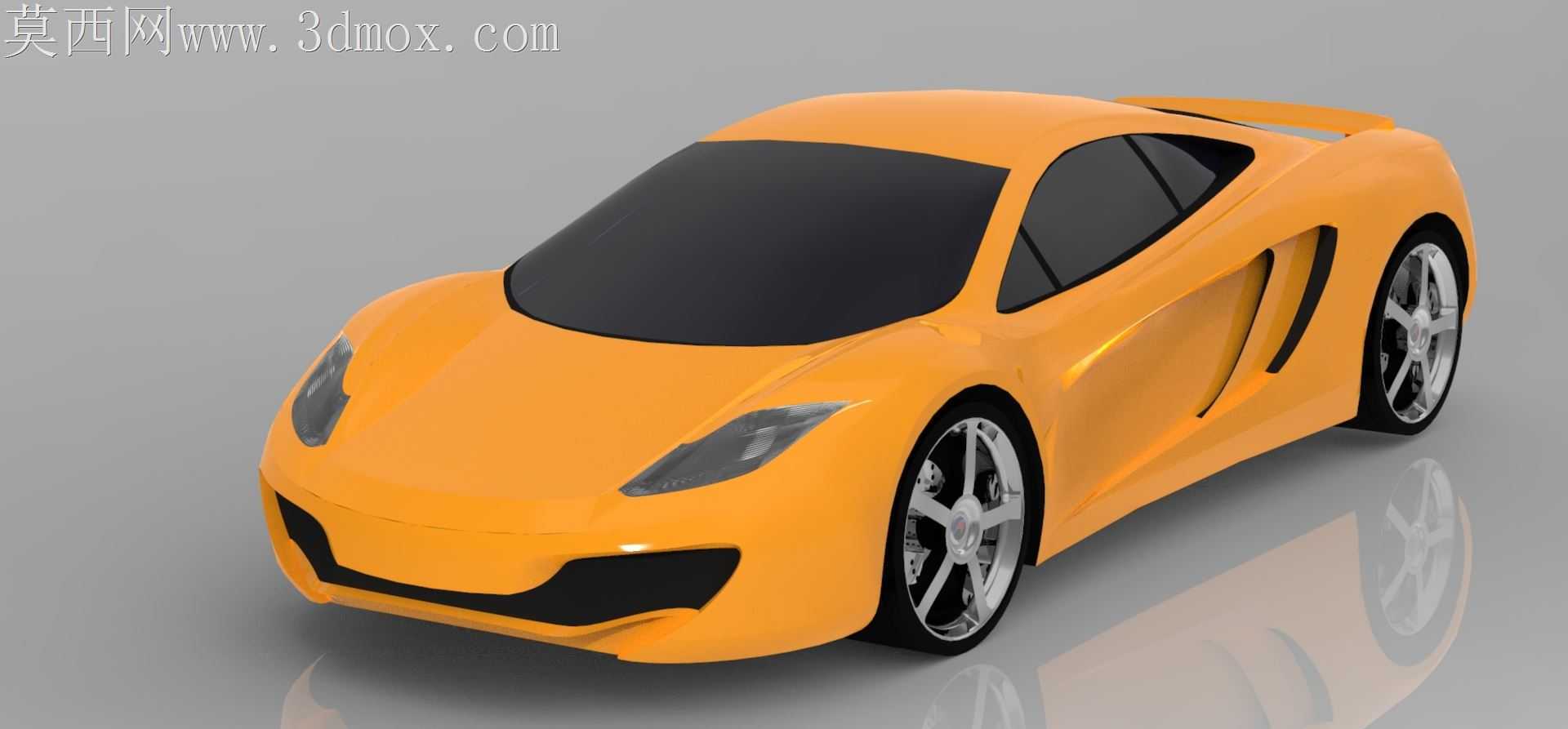

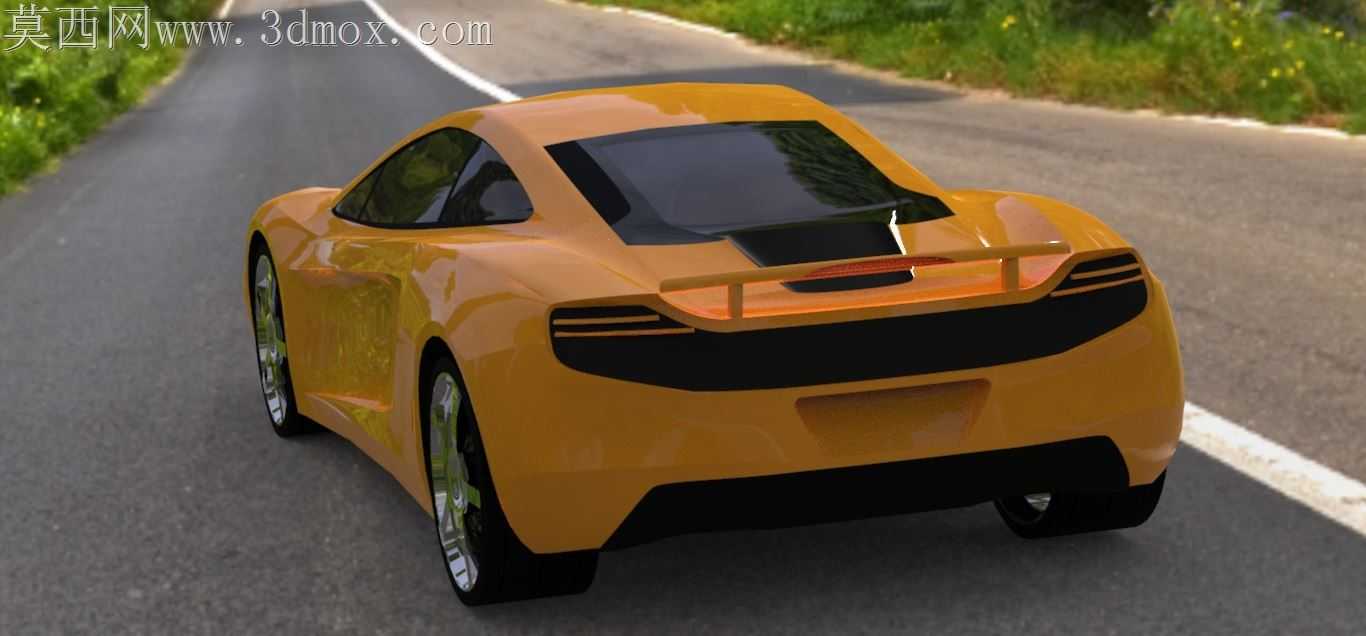

超跑外观曲面的油泥模型铣削验证环节，最容易出现A面曲率跳变导致的光影断层问题，这类问题在数字模型阶段如果仅靠曲率梳检查很容易遗漏，等到实体样件做高光测试时才会发现侧腰反射带出现弯折，返工成本极高。这款迈凯伦12c的外表面处理，特意针对侧进气口周边的曲面衔接做了连续度校准，把车门曲面与后侧围的交线从常规的G2连续提升到曲率变化率可控的G3衔接，侧腰的主特征线顺着轮拱的弧度自然收窄到前大灯边角，没有出现硬棱折角破坏曲面流畅感的问题。前保险杠下方的进气格栅区域，曲面做了微小的内凹倾角处理，既保留了空气动力学所需的进气截面积，又避免了直角边在高光下出现生硬的明暗分界，轮拱位置的曲面隆起高度经过反复调整，刚好能容纳19寸运动轮毂的转向跳动余量，不会出现外观造型与底盘硬点干涉的问题。侧窗的曲面弧度贴合车顶溜背线条，玻璃安装面的止口边做了0.8mm的等距偏移，匹配常规的车用密封胶条压缩量，不会出现后期装配时胶条外露或者密封不严的隐患。车门把手位置的曲面做了微沉处理，和车门主曲面的落差控制在2mm以内，既满足隐藏式把手的弹出空间需求，又不会在高速行驶时产生额外的风噪。车尾扩散器位置的曲面分块顺着气流走向排布，每一块导流片的安装面都做了法向对齐，后期做碳纤维包覆加工时，不需要额外做补面处理就能直接铺层，减少了复合材料加工的余量浪费。做曲面光影调试时，特意把环境贴图的高光带调整到水平状态，反复旋转视角检查每一处曲面的反射连续性，确保侧围从车头到车尾的反射带是顺滑的S形，没有出现局部扭曲或者断点。前大灯的灯罩曲面和前舱盖的衔接缝隙做了均匀的0.3mm间隙控制，匹配量产车的外观DTS公差要求，不会出现缝隙不均影响精致感的问题。后视镜的安装座曲面和车门三角窗区域做了顺滑过渡，避免气流在后视镜根部产生涡流，也让外观的整体感更强。这类超跑外观曲面的设计，从来不是单纯追求视觉上的流线感，每一处曲面的曲率变化、分块位置、落差控制，都要兼顾后期加工可行性、装配公差容限、空气动力学性能以及实际使用中的风噪控制，哪怕是1mm的曲面偏移，都可能导致后续样件制作时出现装配错位，或者高速行驶时的气动噪声超标。
