乐高汽车造型铸造模具结构设计

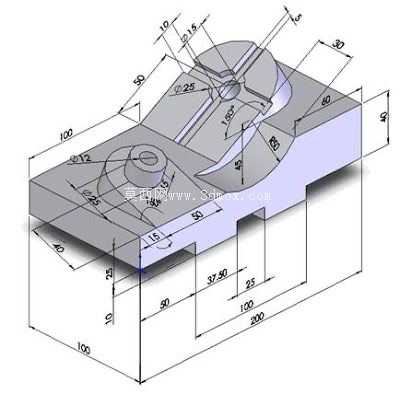

　　这套模具针对小尺寸汽车类文创造型零件的低压铸造工艺开发，适配锌合金、铝合金等低熔点有色合金的批量生产场景，常见于文创周边、拼装玩具金属配件、定制化汽车装饰小件的生产环节，可直接安装在常规160吨规格的热室压铸机上使用，模架采用标准龙记模坯，无需额外定制非标模架即可完成上机装夹。从结构设计逻辑来看，模具分型面选在零件最大轮廓投影位置，也就是图示零件底部200mm长度方向的基准平面处，开模时动定模分离不会出现型腔倒扣粘模问题，浇注系统采用侧浇口进料，浇口位置设置在零件厚壁的凸台区域，也就是图示左侧带圆柱凸台的位置，能保证金属液充型时平稳填充整个型腔，避免卷气、冷隔等铸造缺陷，溢流槽布置在型腔末端的弧形曲面位置，可及时排出充型过程中裹入的气体与冷污金属，提升零件成型后的表面质量。

　　模具的成型尺寸完全匹配零件的外形要求，整体模坯的安装边界控制在长200mm、宽100mm的范围内，总闭合高度控制在150mm以内，符合常规小型压铸机的装夹尺寸限制，无需对设备拉杆间距、模板开模行程做额外调整即可适配。型腔部分的尺寸标注完全对应零件的外形公差要求，比如零件上直径25mm的圆柱凸台、深度15mm的凹槽结构，模具型腔对应位置都做了0.1mm的收缩率补偿，针对锌合金材料0.6%的凝固收缩率做了精准预留，保证成型后零件尺寸落在公差带范围内。

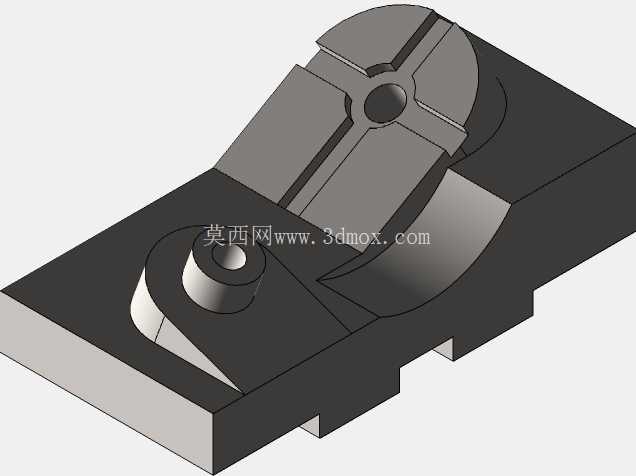

　　零件上的弧形曲面结构，也就是图示右侧带15度倾斜角的曲面区域，模具采用整体铣削成型的型腔镶件，没有做拆分镶拼结构，避免镶拼缝隙在零件表面留下夹线，影响外观质量，曲面的加工采用五轴铣削一次成型，表面粗糙度可达到Ra1.6，后续仅需简单抛光即可达到生产要求。模具的顶出结构采用顶杆顶出，顶杆位置布置在零件的加强筋与凸台背面，也就是动模侧的非外观面位置，顶出时不会在零件外观面留下顶杆痕迹，保证零件成型后的外观完整性。冷却水道采用直通式布置，分别在定模型腔板与动模型芯板内设置直径8mm的冷却水路，水路距离型腔表面的距离控制在15-20mm之间，保证冷却均匀，缩短铸件的凝固周期，提升生产效率。

　　这套模具在设计时充分考虑了小批量文创零件的生产灵活性，更换型腔镶件即可快速适配同系列不同造型的汽车类零件生产，无需更换整套模架，能有效降低多品种小批量生产的模具投入成本。在实际生产过程中，这套模具的充型速度控制在30-40m/s，浇注温度控制在420-430℃（针对锌合金材料），模具预热温度控制在150-180℃，可实现连续稳定生产，零件的成型良品率可稳定在95%以上，成型后的零件仅需去除浇口、简单抛丸处理即可进入后续的表面喷涂、电镀工序，适配文创类金属配件的表面处理要求。针对零件上直径12mm的小孔结构，模具采用固定型芯成型，型芯与型腔的配合间隙控制在0.02mm以内，避免飞边产生，减少后续去毛刺的工作量。零件上的5mm厚度的薄壁区域，模具在对应位置做了局部冷却强化，避免该区域因冷却速度过慢出现缩孔缺陷，保证零件的结构强度。
