轻量型航模无伺服伸缩作动机构结构

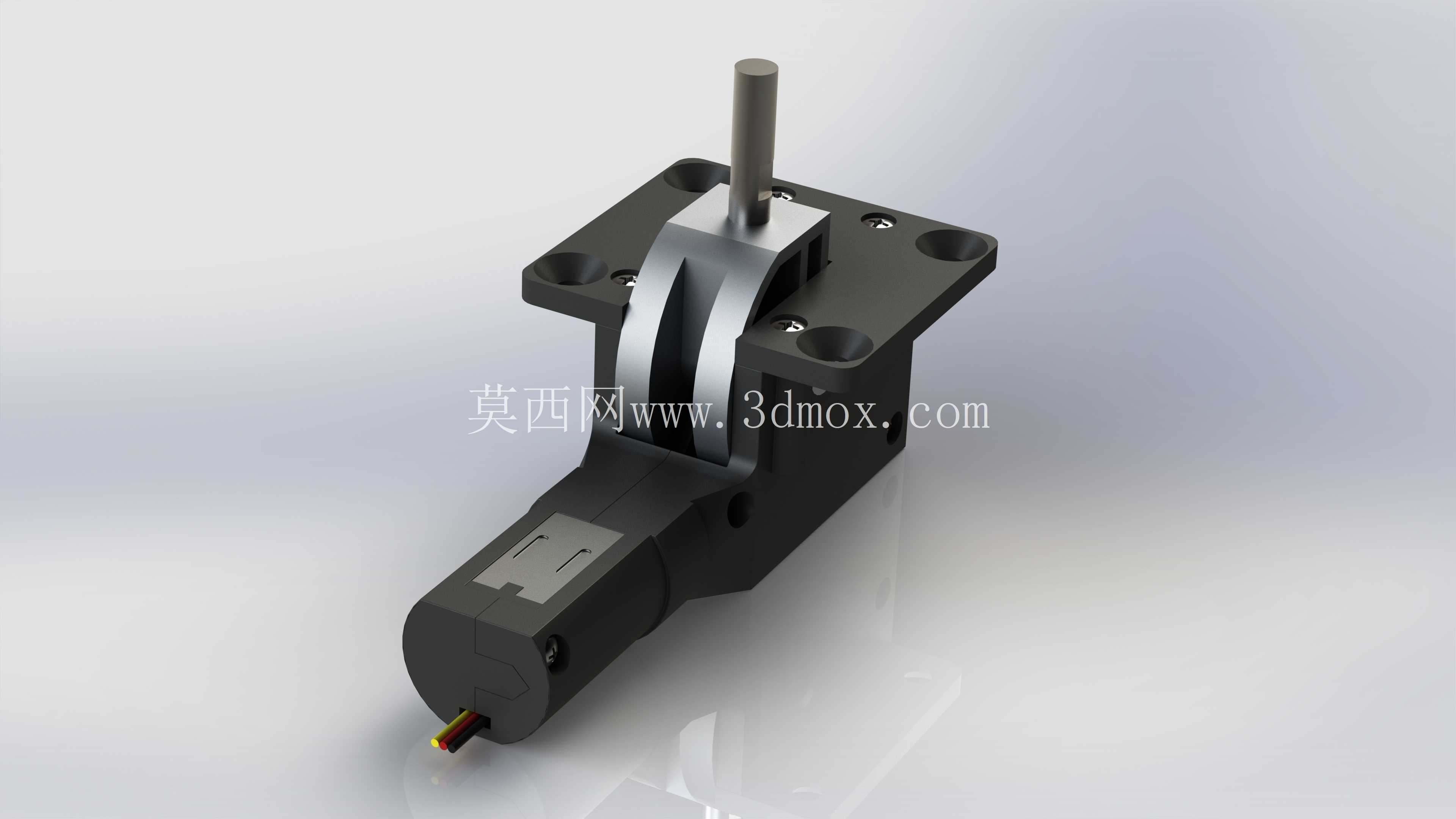

这款作动机构主要面向小型遥控固定翼、滑翔类航模的舵面驱动或功能结构伸缩场景，区别于常规带伺服集成的作动单元，整体采用分体式动力输出设计，将驱动部分与执行端做同轴集成，大幅压缩了安装占用的空间边界。从实际装机适配来看，整体主体结构重量控制在40克区间，静态推力输出可达到3.5公斤级别，能够满足中小型航模的起落架收放、阻力板开合、襟翼辅助驱动这类需要直线往复输出的功能需求，相比同推力级的常规舵机搭配连杆的传动方案，省去了中间传动连杆的间隙累积，动作响应的同步性更好，也减少了连杆结构在航模飞行过程中产生的气动阻力。

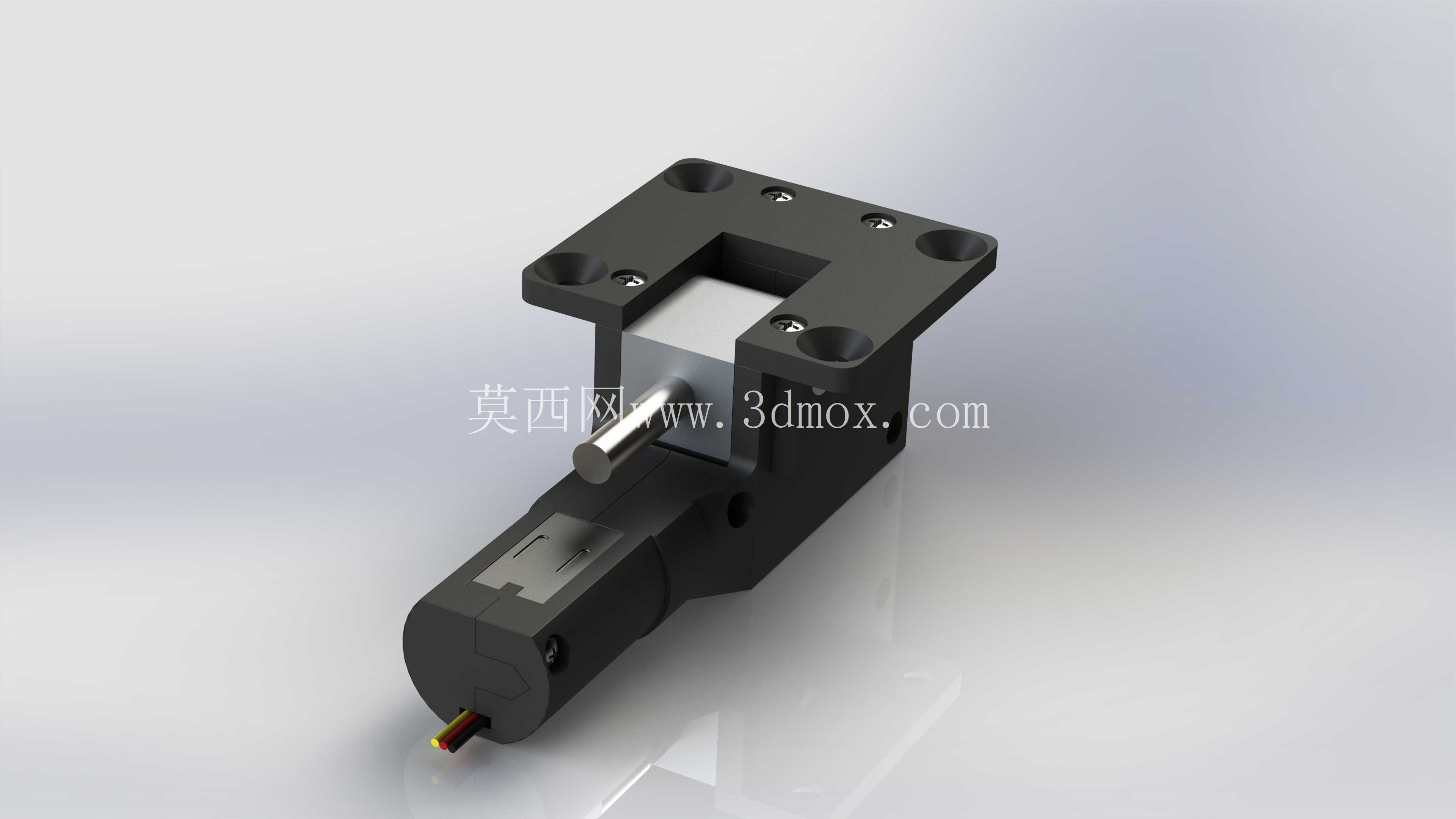

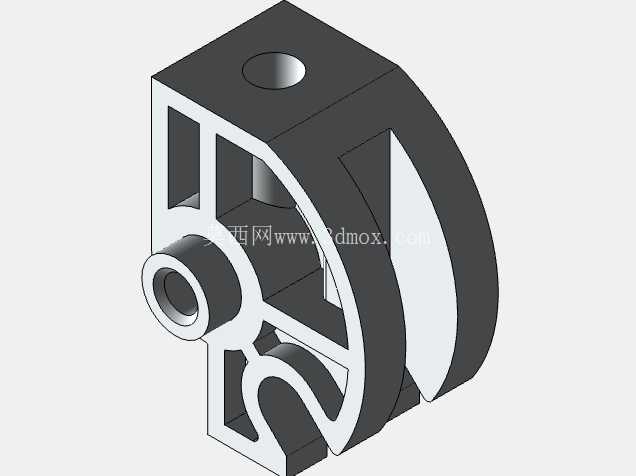

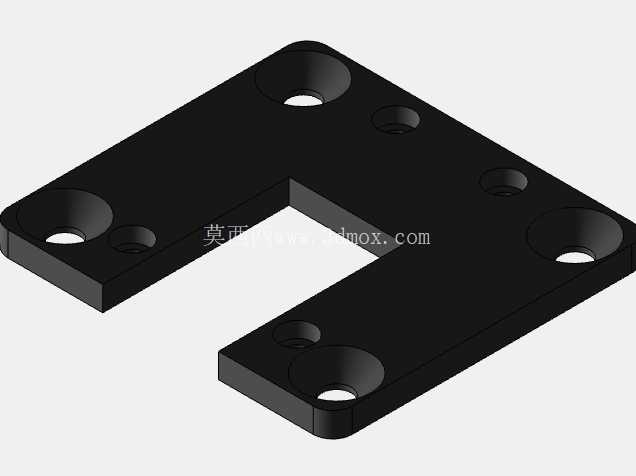

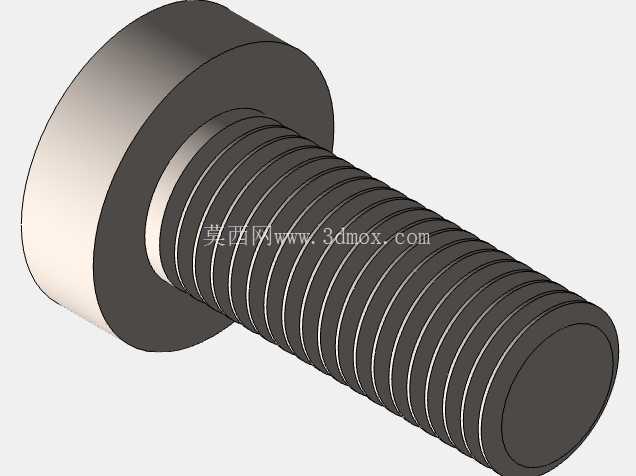

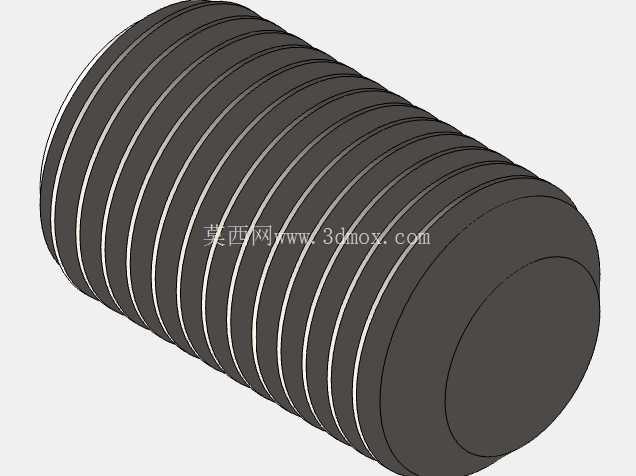

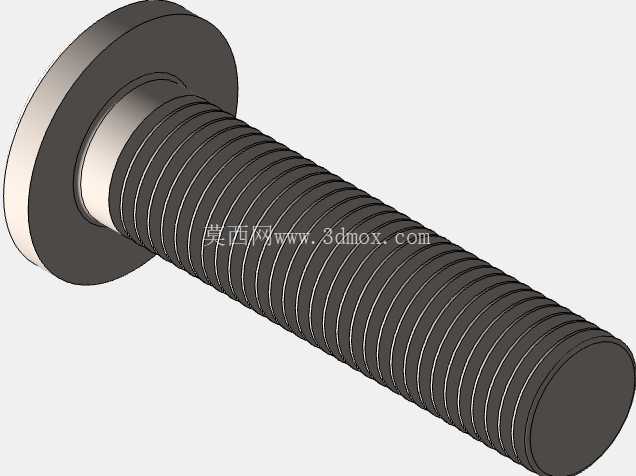

结构设计上，前端采用带四个安装孔的法兰式安装基座，安装孔位做了沉台处理，装机时可以使用沉头螺丝完成固定，安装后螺丝头部不会突出基座平面，避免突出结构干涉周边的蒙皮或者相邻结构件；基座中间的导向槽做了双侧限位设计，伸缩推杆在动作过程中不会出现径向偏转，输出的直线度可以控制在0.1mm以内，长时间往复动作也不会出现卡滞问题。中间的传动部分采用金属拨叉配合耐磨衬套的结构，拨叉与驱动轴的连接位置做了过盈配合加横向销钉固定，避免大推力输出时出现轴孔打滑的问题；衬套采用自润滑材质，不需要额外加注润滑脂，就能满足航模全生命周期的动作磨损要求，也避免润滑脂渗漏污染航模内部的电子设备。

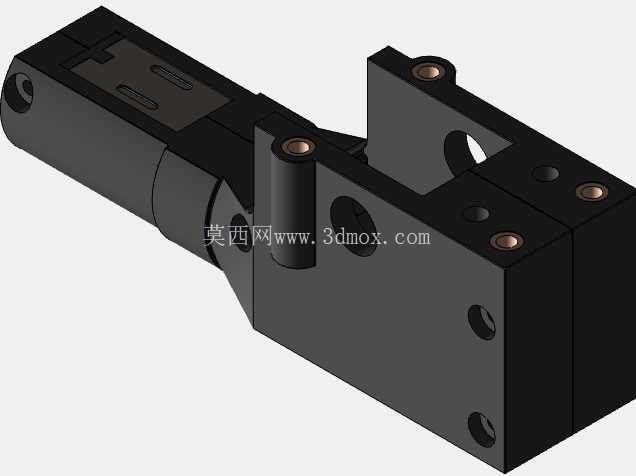

尾部的驱动单元采用一体化外壳设计，外壳上预留了走线槽，动力线可以顺着壳体表面的走线槽布置到接收机位置，不会出现线材散乱被运动部件剐蹭的问题；驱动端的输出轴做了扁位处理，和内部传动齿轮的配合不会出现周向转动间隙，正反向切换动作时的虚位控制在0.05mm以内，对于航模这类对控制精度有一定要求的场景，能够减少舵面调整的虚位，提升飞行操控的精准度。

从安装边界来看，整个机构的主体截面尺寸控制在20mm×25mm区间，长度方向不含伸出推杆的尺寸为62mm，推杆最大伸出行程为18mm，安装时只需要在航模的承力结构上预留对应尺寸的安装槽，将法兰基座贴合在承力板上锁紧四个固定螺丝即可完成安装，不需要额外设计复杂的转接支架，对于轻木、复材材质的航模机身都有很好的适配性。在实际工况适配方面，机构的整体受力做了针对性优化，推力输出方向与安装法兰平面垂直，工作时的反作用力直接通过法兰基座传递到机身承力结构上，不会对内部传动部件产生额外的弯矩，即使在3.5公斤的满推力输出状态下，壳体也不会出现形变，能够保证动作的顺畅性。

针对航模使用中可能遇到的振动工况，所有连接位置的紧固件都做了防松设计，螺丝配合位置涂有微量防松胶，传动齿轮的啮合间隙做了合理匹配，在航模发动机或者电机产生的高频振动环境下，不会出现螺丝松动、齿轮跳齿的问题。不同于工业用的大型伸缩作动器，这款结构在重量上做了极致的优化，除了传动拨叉、推杆、安装螺丝这些必须受力的金属部件外，其余壳体、衬套部件都采用轻质高强度工程材质，在保证结构强度满足推力要求的前提下，尽可能降低自身重量，减少航模的无效载荷，提升航模的有效载荷能力与续航表现。

在功能拓展性上，推杆的顶端做了标准的连接孔位，可以根据实际装机需求搭配不同的连接接头，既可以直接推动舵面摇臂，也可以连接起落架的收放连杆，适配不同机型的安装需求；机构的动作行程可以通过驱动端的信号限位做调整，不需要对机械结构做修改，就能适配不同行程要求的使用场景，对于航模改装、定制机型设计的从业者来说，能够减少重复设计的工作量，直接根据安装空间与推力需求选型使用。
