多面点数红色骰子立体结构设计方案

　　日常接触的骰子作为桌游、休闲娱乐场景的核心随机数生成器具，其结构设计看似简单，实则需要兼顾点数识别清晰度、投掷稳定性、重心均匀性等多重工程要求，本次完成的骰子三维结构设计，从实际使用场景出发做了全维度的结构校核。先从实际使用场景来看，这类骰子既可以作为常规桌游的配套器具，也可作为文创摆件、压铸工艺演示样件使用，不同场景下对结构的要求存在明显差异：作为桌游器具时，需要保证六个面的重量分布完全均匀，避免出现某一面长期朝上的偏载问题；作为工艺摆件时，对外形的圆润度、表面标识的清晰度有更高要求；作为铸造演示样件时，则需要考虑拔模斜度、壁厚均匀性等压铸工艺的核心参数。设计过程中没有采用常规正六面体的尖锐棱边结构，而是对所有棱边做了R1.2mm的圆角过渡处理，这一设计一方面是为了避免投掷过程中尖锐棱边磕碰桌面造成损伤，另一方面也能减少压铸成型时的应力集中问题，降低铸件冷却过程中出现棱边开裂、缺料的概率。单个骰子的外形尺寸控制在18mm×18mm×18mm的正六面体基准范围内，加上圆角过渡后，最大外接圆直径控制在19.5mm，这个尺寸刚好适配成年人手指捏持的尺度，投掷时的握持手感适中，不会因为尺寸过小导致捏持不稳，也不会因为尺寸过大造成投掷时冲击力过强。

　　点数标识的设计没有采用传统的凹坑填漆方案，而是采用了与本体一体成型的凸点结构，每个凸点的直径为2.5mm，凸起高度为0.8mm，凸点根部做了R0.3mm的圆角过渡，这种结构在压铸成型时不需要额外的填漆工序，凸点与本体为同一材质，长期使用不会出现掉漆、点数磨损模糊的问题，同时凸点的高度经过反复校核，既能够通过手指触摸清晰分辨点数，也不会因为凸起过高导致投掷时出现凸点磕碰变形的问题。重心均匀性是骰子设计的核心指标，设计过程中对每个面的材料去除量做了精准计算：1点面仅中心一个凸点，材料增加量最少，因此在该面的内部对应位置做了直径8mm、深度1.2mm的减重腔；6点面有六个凸点，材料增加量最多，因此该面不设置减重腔，其余各面根据凸点数量的不同，匹配对应体积的内部减重结构，保证六个面的重量差控制在0.02g以内，完全满足随机投掷的公平性要求。

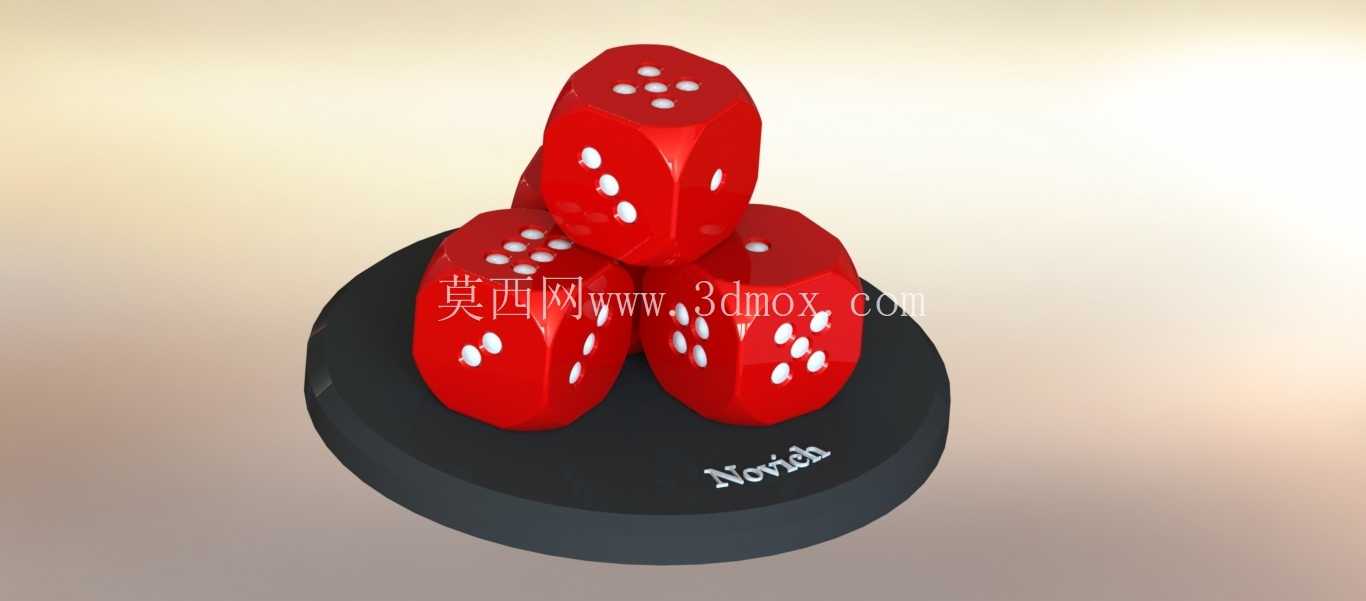

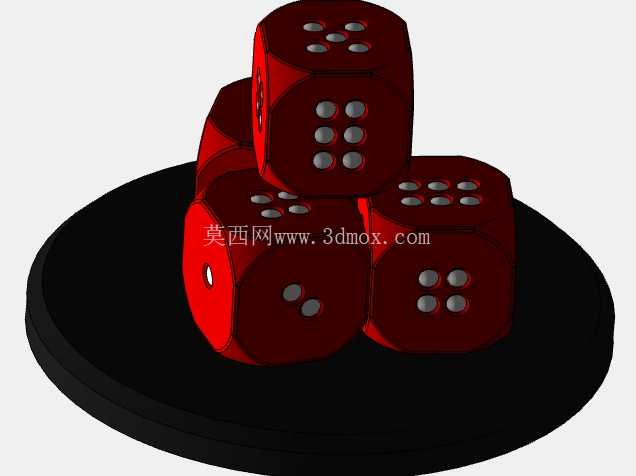

　　配套的展示底座采用圆盘式结构，底座直径为65mm，高度为8mm，底座上表面做了三个与骰子底部圆角匹配的定位凹坑，凹坑深度为2mm，能够将三个骰子稳定固定在底座上，不会出现滑落问题，底座侧面的标识区域采用下沉0.5mm的凹槽设计，后续可以通过激光雕刻或者填漆的方式添加标识内容，凹槽的边角做了圆角处理，避免压铸时出现粘模问题。从压铸工艺的适配性来看，整个骰子的壁厚控制在2.2mm-2.5mm之间，没有出现壁厚突变的区域，所有内部加强筋的厚度均不超过主壁厚的70%，避免冷却过程中出现缩孔、缩松缺陷；拔模斜度统一设置为1.5°，所有凸点、减重腔的侧壁都匹配对应的拔模角度，保证开模时能够顺利脱模，不会出现拉伤铸件表面的问题。

　　投掷接触面的平整度也做了专门校核，每个面的平面度控制在0.05mm以内，保证骰子静止在桌面上时不会出现晃动，凸点的高度公差控制在±0.05mm，避免因为凸点高度不一致导致骰子放置时出现倾斜。从结构强度来看，采用的一体压铸结构能够承受1.2m高度自由落体到硬质木板表面的冲击，不会出现开裂、掉块问题，完全满足日常使用的强度要求。针对批量生产的需求，设计时还考虑了多型腔模具的排布方案，单个模具型腔可以排布12个骰子的成型位，流道采用平衡式布置，保证每个型腔的进料速度、冷却速度一致，将批量生产时的尺寸公差控制在±0.1mm以内，减少后续机加工的工序量。表面处理方面，红色外观可以通过压铸时添加色母直接成型，不需要后续喷涂工序，减少生产环节的污染同时，也能避免长期使用出现表面掉漆的问题，凸点部分可以根据需求做抛光处理，与红色本体形成视觉反差，提升点数的识别度。
