任天堂NES复古游戏手柄结构设计

这款任天堂NES手柄的三维结构设计，最早是为了复刻初代家用游戏机的输入交互逻辑，在复古游戏外设改装、怀旧主题展陈道具制作、影视道具复刻领域都有实际落地场景。很多做复古游戏硬件改装的从业者，会参考这类结构做内部电路板的适配改造，把原装的导电胶按键替换成轻触开关，或是加装无线发射模块，这时候精准的壳体内部安装边界就成了改造是否顺利的核心前提。从实际用途来看，这类手柄除了适配原装红白机主机之外，现在也常被改装成适配PC、迷你复古游戏主机的外接控制器，甚至有不少手工爱好者会把这类结构改造成USB外接的快捷键盘，用来控制音视频剪辑软件的常用快捷键，靠熟悉的按键手感提升长时间操作的舒适度。

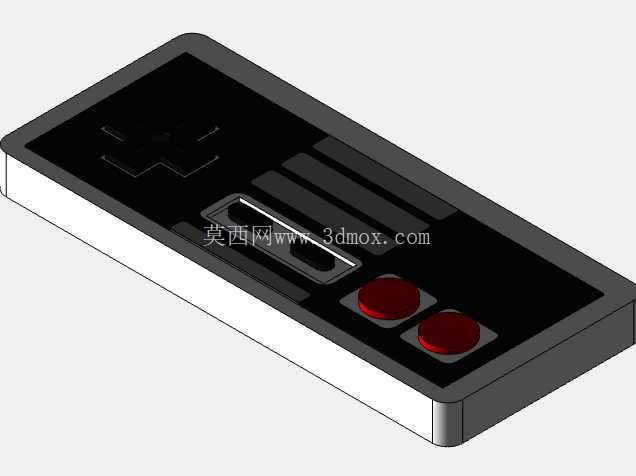

从功能特性上看，这款手柄的按键布局完全遵循初代NES的交互逻辑，左侧十字方向键负责上下左右的方向输入，中间两个长条形功能键对应Select、Start功能，右侧两个圆形红色按键对应A、B动作键，所有按键的按压行程都参考原装手柄的导电胶触发距离设计，方向键的十字支撑筋做了0.8mm的圆角过渡，避免长时间按压出现筋位断裂的问题。壳体采用上下扣合的结构，上壳为黑色磨砂质感的操作面，下壳为浅灰色的握持面，边缘做了R3的圆角处理，单手握持时的贴合度刚好适配成年人手掌的指根弧度，长时间握持不会出现硌手的问题。

设计思路上，整个壳体优先考虑了注塑成型的工艺可行性，上下壳的扣合位做了1.2mm的止口配合，所有按键孔位的拔模斜度统一设置为1.5度，避免注塑脱模时出现侧壁刮花的问题。方向键的底部做了十字形的定位柱，和上壳内部的定位槽间隙配合，间隙值控制在0.15mm，既保证方向键按压时不会出现卡滞，也不会因为间隙过大出现晃动异响。两个红色圆形按键的底部做了环形的导电胶定位槽，刚好适配直径12mm的标准导电胶触点，不需要额外做结构修改就能直接采购通用配件组装。中间的两个长条形功能键做了连体式的加强筋，避免按键按压时出现两端翘曲的问题，保证按压任意位置都能顺利触发下方的触点。

外形尺寸方面，整个手柄的长宽高控制在125mm*55mm*18mm，刚好能放进常规的游戏手柄收纳盒，下壳的底部做了两个1mm深的防滑垫安装槽，可以粘贴直径8mm的橡胶防滑垫，放置在光滑桌面时不会出现滑动。内部的安装边界预留了2mm的电路板安装空间，适配厚度1.6mm的标准FR4电路板，电路板的固定柱做了M2的螺丝柱，铜嵌件安装位深度3mm，足够承受反复拆装的扭力不会出现柱体断裂。电池仓如果是改装无线版本的话，内部空间刚好能容纳两块7号电池，电池仓的卡位做了0.5mm的倒扣，不需要额外加电池盖卡扣就能固定电池，同时电池和下方电路板之间预留了0.8mm的绝缘片安装位，避免电池短路的风险。

在实际建模过程中，所有的壁厚都统一设置为2mm，既保证壳体的结构强度，也不会因为壁厚过大出现注塑缩痕，按键和壳体之间的间隙统一控制在0.2mm，兼顾装配顺畅度和外观缝隙的均匀性。上壳表面的字符标识区域做了0.2mm深的凹刻，可以通过丝印或者填漆的方式做字符标识，不会因为长时间触摸出现字符磨损的问题。手柄尾部的出线孔做了R2的圆角处理，避免线材反复弯折出现外皮破损，出线孔的直径设置为6mm，刚好适配直径4mm的四芯屏蔽线，线卡的位置做了锯齿形的防滑结构，拉扯线材时不会把线芯从电路板上扯脱。
