滑板聚氨酯衬套小型板铸成型模具

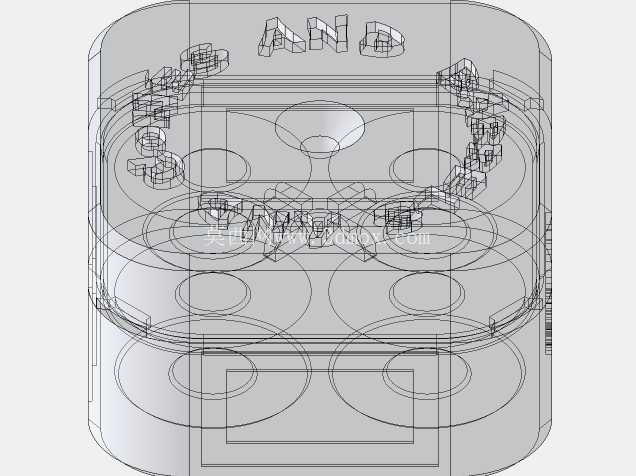

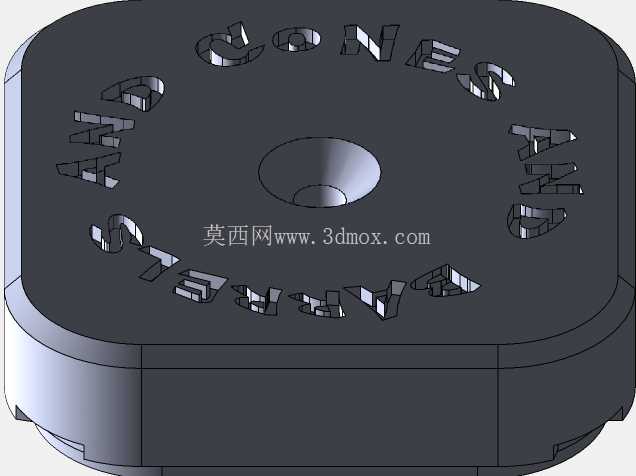

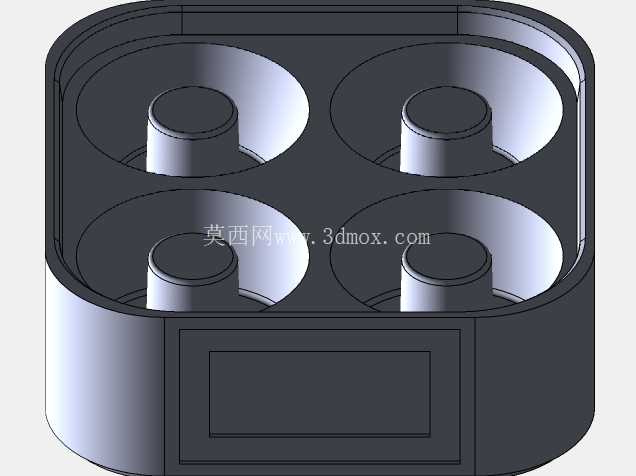

　　从结构设计逻辑来看，模腔的轮廓完全匹配滑板衬套的异形曲面，考虑到聚氨酯浇注过程中的排气需求，模腔边缘做了微米级的排气间隙设计，避免浇注完成后衬套内部出现气泡、缺料等缺陷，同时分型面的位置选在衬套最大轮廓的分界处，开模时可以直接将固化完成的衬套顶出，不需要额外设计复杂的抽芯结构，大幅降低了模具的加工难度与后期维护成本。模具的整体外形采用圆角方型结构，边角做了R角处理，避免日常搬运、合模操作时尖锐边角划伤操作人员，模体的壁厚控制在均匀的8mm区间，既保证了模具整体的结构强度，在反复合模受力时不会出现形变，也能控制模具整体重量，单人即可完成搬移、开合模操作，不需要借助起重设备。在滑板运动装备的零部件生产环节，聚氨酯衬套是连接滑板支架与板面的核心缓冲部件，直接决定滑行过程中的减震反馈、转向阻尼与板面姿态控制精度，这类衬套的成型质量一致性，会直接影响滑手做 Ollie、转向切弯等动作时的操控手感，而小型板铸模具正是小批量定制这类聚氨酯衬套的核心工装。这套模具的设计完全围绕小批量试制、定制化衬套生产的实际需求展开，没有采用量产级模具复杂的流道与冷却系统，整体结构做了极致简化，适配小型作坊、个人工作室的手工浇注作业场景，不需要配套大型模压设备，仅靠简单的夹具固定就能完成合模、浇注、固化的全流程作业。

　　安装边界方面，模具的底面做了平整度0.02mm的基准面设计，可以直接固定在普通的工作台面上，不需要额外制作专用的安装底座，模体上的定位销采用间隙配合设计，合模时可以快速对准，不会出现错位导致的衬套飞边过厚问题，定位销的端部做了导向倒角，即使手工对位有轻微偏差也能顺利滑入定位孔。在实际使用场景中，这套模具主要适配硬度80A-95A区间的聚氨酯原料浇注，固化过程中模体的材质可以承受聚氨酯固化反应释放的温度，不会出现局部变形或者模腔表面氧化的问题，模腔的内表面做了抛光处理，粗糙度达到Ra0.8，浇注完成的衬套表面不需要额外打磨就能直接装配使用，减少了后续的工序工作量。

　　考虑到小批量生产时的原料损耗控制，浇口的位置设计在模腔的侧上方，浇注完成后残留的浇口料可以很方便地修剪去除，不会在衬套的工作表面留下明显的浇口痕迹，同时浇口的直径控制在6mm，既可以保证浇注时原料的流速稳定，不会因为流速过快卷入空气，也能避免浇口过大导致的原料浪费。对于滑板定制工作室来说，这套模具可以快速适配不同配方的聚氨酯原料，根据不同滑手的体重、滑行风格调整衬套的硬度与阻尼特性，不需要开制昂贵的量产钢模，大幅降低了定制衬套的试制成本，同时模具的结构简单，后期如果需要调整衬套的尺寸参数，只需要对模腔进行少量的修模处理就能完成适配，不需要重新制作整套模具。

　　在模腔的细节设计上，还预留了衬套安装孔的成型芯轴位置，芯轴采用快拆结构，开模后可以先将芯轴抽出，再取出成型的衬套，避免硬撬导致衬套或者模腔表面损伤，芯轴的尺寸公差控制在h7级别，成型后的衬套内孔尺寸精度可以直接满足支架转轴的装配要求，不需要二次铰孔加工。整套模具的设计没有冗余的结构，每一处结构都服务于小型浇注作业的实际需求，从操作便利性、成型质量、加工成本三个维度做了平衡，非常适合小批量定制滑板聚氨酯衬套的场景使用，也可以作为聚氨酯衬套研发阶段的试制模具，快速验证不同原料配方、不同结构尺寸的衬套实际使用性能，缩短产品的研发迭代周期。
