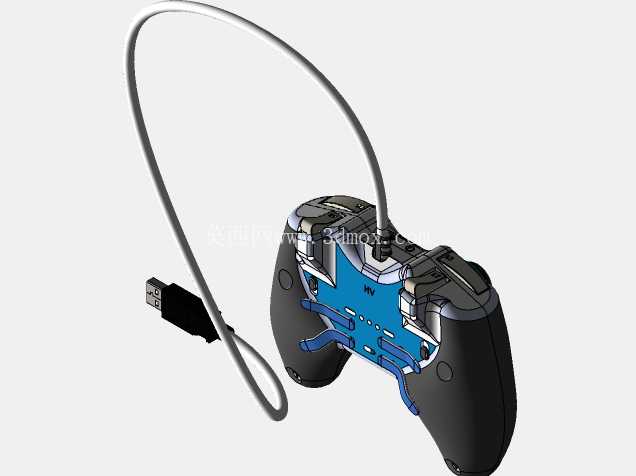

有线Xbox游戏手柄结构设计方案

　　手柄正面的功能按键排布遵循拇指活动范围的人机工程学边界，左摇杆、十字方向键落在左拇指自然放松的活动半径内，右侧动作按键、右摇杆对应右拇指的舒适操作区间，中间功能按键的位置避开了拇指误触的高发区域，同时按键的下压行程做了统一约束，保证不同按键的触发反馈力度一致，减少长时间操作的手指疲劳感。从内部结构设计思路来看，这套方案将主控电路板放置在手柄中部的空腔内，左右握把区域预留了电池仓（若后续拓展无线版本可直接复用结构）与配重块安装位，可根据不同用户的握持重量偏好调整配重量，平衡手柄前后端的重量分布，避免线缆端过重导致的手持下坠感。在消费电子外设的结构开发流程里，有线游戏手柄的结构落地需要兼顾握持手感、内部元件排布、线缆抗弯折性能与装配公差控制，这套结构方案围绕日常高频使用场景做了多维度的工程考量。从实际使用场景出发，这类有线手柄主要适配家用游戏主机、PC端游戏操控场景，用户单次握持时长往往可达数小时，因此外壳曲面的弧度设计完全贴合成年用户手掌自然弯曲的形态，左右握把处的内收角度经过多轮手板验证，能让手掌大鱼际、小鱼际区域均匀承接设备重量，避免长时间握持产生的局部压应力集中。

　　有线连接的USB线缆在手柄端的出线位置做了防弯折结构设计，线缆根部增加了一段柔性橡胶护套，护套嵌入手柄上盖与下盖的卡槽内，能分散线缆反复弯折时的应力集中点，避免日常使用中线缆根部断裂的常见故障。手柄的肩键、扳机键采用了转轴式结构设计，扳机键的转动角度与按压力度做了线性匹配，内部预留了电位器的安装位置，可实现按压行程与输入信号的线性对应，适配赛车、射击类游戏对操控精度的要求。外壳的分模线设置在手柄侧面的握持盲区，避免分模线的合模毛刺接触手掌影响握持手感，上下壳采用卡扣加螺丝的双重固定方式，螺丝孔位隐藏在防滑脚垫、标签贴纸的下方，保证外壳外观的整体性。

　　握把区域的外壳表面预留了防滑纹理的加工余量，可通过模具蚀纹的方式增加表面摩擦力，避免手汗较多时出现打滑的情况。从安装边界与尺寸控制来看，手柄整体宽度控制在150mm左右，前后厚度在握把最厚处不超过65mm，整体重量控制在280g上下，这个尺寸区间能适配绝大多数成年用户的手掌大小，不会因为尺寸过大导致手掌张开过度产生疲劳，也不会因为尺寸过小导致按键排布拥挤。内部电路板的固定柱位置与外壳的加强筋做了一体化设计，加强筋沿着外壳受力的主要方向排布，既可以提升外壳的抗摔抗冲击性能，也能为内部元件提供稳定的支撑，避免摔落时电路板移位导致的按键失灵、接触不良等问题。

　　线缆的内部走线沿着手柄内侧的走线槽布置，走线槽内预留了线卡固定位，能将线缆牢牢固定在壳体内，避免拉扯线缆时外力直接传递到电路板的焊盘位置，导致焊盘脱落、线缆脱焊的故障。手柄的所有活动按键与外壳之间预留了0.2mm的装配间隙，既可以避免温度变化导致的外壳膨胀卡住按键，也能防止间隙过大进灰影响按键寿命。肩键的转轴与轴座采用了自润滑的结构设计，不需要额外添加润滑脂就能保证长期使用的转动顺畅度，减少后期维护的需求。这套结构方案同时考虑了生产制造的工艺可行性，外壳的所有拔模角度控制在1.5度以上，避免注塑生产时出现粘模、拉伤的问题，内部的加强筋厚度控制在外壳壁厚的0.6倍，防止注塑时出现缩痕影响外观质量。
