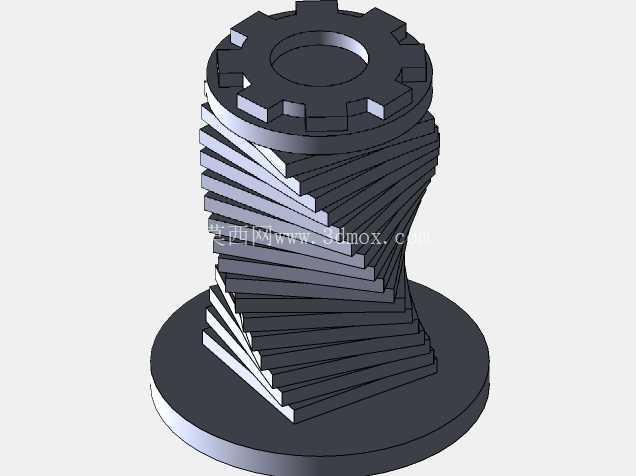

这款螺旋结构构件的设计,最初是面向铸造工艺验证场景开发的,在砂型铸造、熔模铸造的工艺验证环节,这类具备连续变截面、层叠错位特征的构件,能够很好地检验铸造型腔的排气设计、拔模斜度设置是否合理,同时也可作为铸造工艺实训的教学样件,帮助从业者理解复杂曲面结构在铸造过程中的充型流动规律。从结构功能来看,该构件打破了常规螺旋构件的连续曲面设计逻辑,将传统螺旋升程拆解为多层独立的立方单元错位堆叠,每一层立方单元的偏转角度保持固定差值,沿中心轴线方向连续旋转抬升,最终形成视觉上的连续螺旋效果,这种离散化的螺旋结构设计,在需要实现分段式承载、逐层缓冲的机械工位中,能够替代传统的连续螺旋弹簧或者螺旋导向槽,通过层与层之间的微小间隙,吸收设备运行过程中的径向偏载冲击力,避免连续螺旋结构在长期交变载荷下出现的应力集中断裂问题。

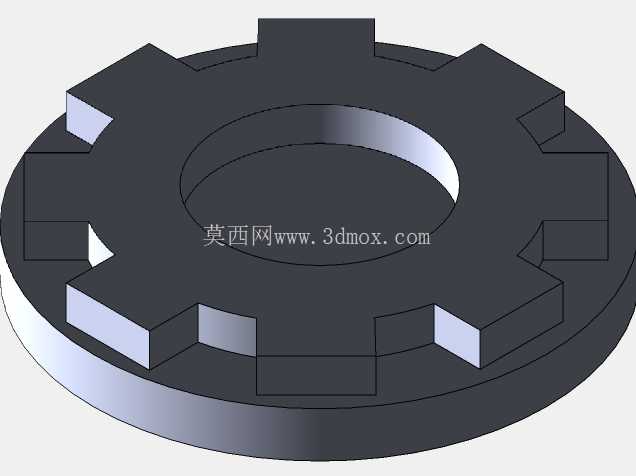

设计过程中,首先确定了上下两端的安装基准面,下端为圆形安装法兰盘,上端为带齿形定位槽的端盖结构,上下安装面的同轴度公差控制在0.02mm以内,保证安装后整体螺旋结构的中心轴线与设备安装基准垂直。中间的螺旋堆叠段,每一层立方单元的厚度保持一致,相邻层之间的偏转角度经过反复校核,既保证视觉上的螺旋连续感,又避免层间错位量过大导致的结构受力断层,所有立方单元的棱边都做了R0.5mm的圆角处理,一方面是为了在铸造过程中减少尖角处的应力集中,避免铸件出现冷隔、浇不足的缺陷,另一方面也能消除后续机加工环节的毛刺锐边,降低装配过程中的划伤风险。
从安装边界来看,下端圆形法兰盘的直径大于中间螺旋段的最大回转直径,安装时法兰盘完全贴合设备安装面,通过周边的螺栓孔完成固定,上端的齿形定位槽能够与配套的驱动端或者承载端实现周向防转,不需要额外加装键连接结构,简化了装配流程。在实际应用场景中,除了铸造工艺验证之外,这类结构也可用于非标自动化设备的缓震支撑工位,比如小型检测设备的载台支撑,利用层叠结构之间的微小形变吸收检测过程中的微幅振动,提升检测精度;同时也可作为创意机械展示构件,用于工业设计展、机械科普场景,直观展示几何结构与机械力学的结合逻辑。
设计时特意规避了传统螺旋结构的连续曲面加工难点,采用离散单元堆叠的方式,不管是采用铸造一次成型,还是采用3D打印、板材逐层切割堆叠加工,都能降低加工难度,不需要多轴联动的复杂加工设备,普通的三轴加工设备配合分度工装就能完成单件制作,大幅降低了样件制作的成本与周期。在结构受力校核阶段,针对每一层立方单元的受力情况做了有限元分析,当上端承受轴向载荷时,载荷会通过每一层的错位接触面逐层向下传递,层与层之间的接触面积经过优化,保证单位面积的压应力在常用金属材料的许用应力范围内,不会出现局部压溃的问题;当承受径向偏载时,层间的错位结构能够将径向力分解为多个方向的分力,避免应力集中在某一个截面,提升整体结构的抗偏载能力。上下两端的连接结构尺寸经过标准化设计,能够与常用的工业安装接口兼容,不需要额外制作过渡转接件,直接就能安装到对应工位上,减少了现场安装的调整工作量。
