立式柱形便携点烟与烟灰收纳组合装置

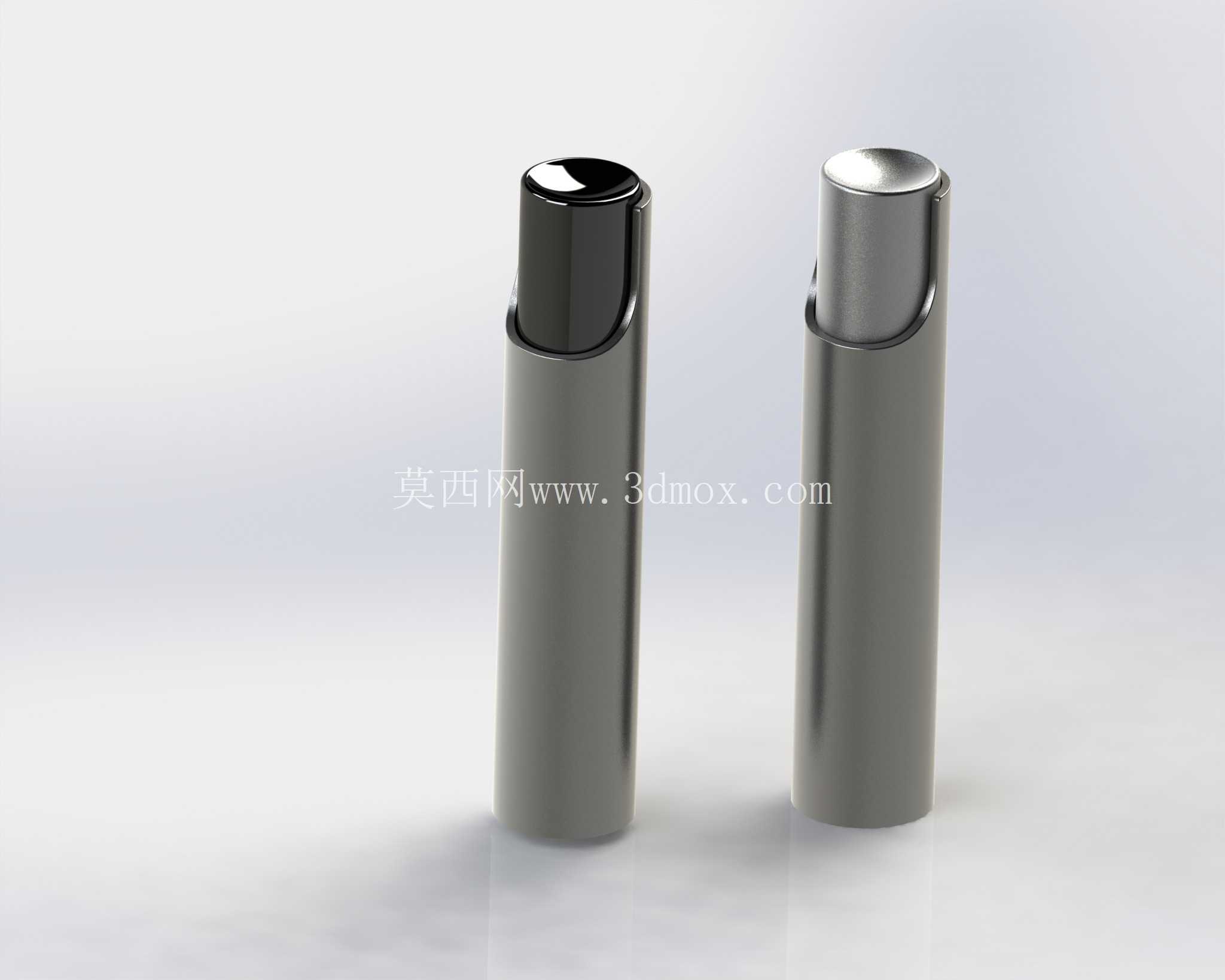

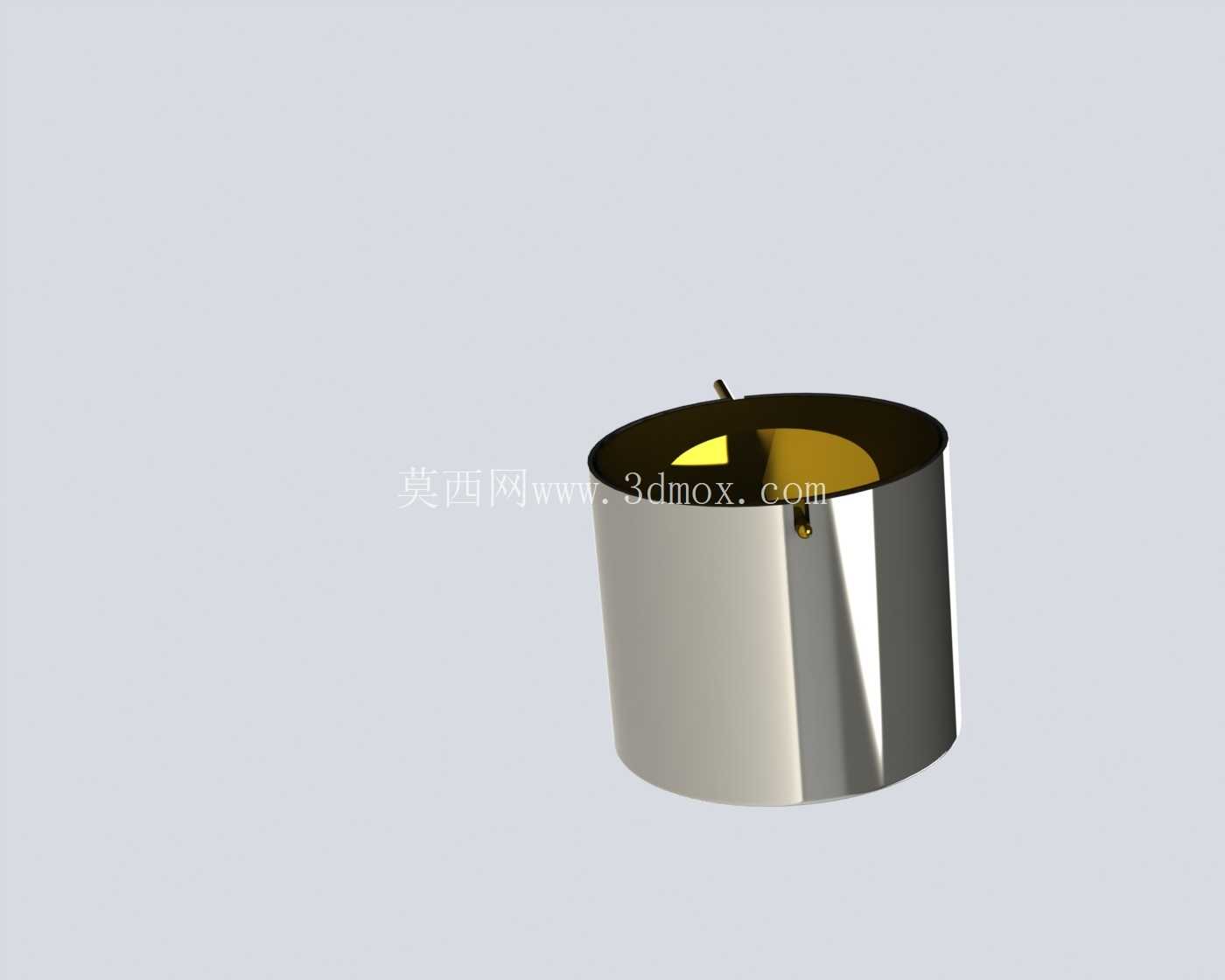

这类柱形组合烟具在日常桌面场景、车载储物场景、户外便携休闲场景中都有明确的使用需求，核心是将明火/电热点烟功能与烟灰临时收纳功能整合在同一柱形壳体内，避免传统分体式烟具容易丢失、烟灰洒落的问题。从结构设计逻辑来看，整体采用等直径圆柱壳体作为主体承载结构，外壳选用金属薄壁拉伸工艺成型，壁厚控制在0.8-1.2mm区间，既保证手持握持的质感，也能控制整体重量在100g以内，适配单手握持操作的人机尺寸要求，柱体总高度控制在110-130mm，外径18-22mm，和常规记号笔的握持尺寸接近，能够轻松放入牛仔裤侧袋、车载杯架的常规卡位中，安装放置的边界尺寸适配绝大多数常规杯槽、桌面收纳格的预留空间，不需要额外定制安装位。

功能分区上，柱体下半段为封闭的烟灰收纳腔，上半段为可滑动升降的点烟模块，滑动行程控制在25-30mm，未使用时点烟模块完全收纳于柱壳内部，顶部端面和柱壳上端齐平，避免点烟端外露积灰、误触的问题；使用时只需拇指推动柱壳侧面的滑动拨位，将点烟模块抬升出柱壳端面即可触发点烟功能，松开拨位后模块依靠内置的复位弹簧自动收回，操作逻辑和常规按压式打火机一致，不需要额外的学习成本。烟灰收纳腔的上端设置有向内倾斜的收口导槽，弹烟灰时不需要完全打开腔体，烟灰顺着导槽滑入腔体内，收纳腔底部采用旋盖式密封结构，积满烟灰后只需旋下底盖即可倾倒清理，旋盖处设置有一圈硅胶密封圈，避免腔体晃动时烟灰从缝隙漏出，即使放在包内携带也不会出现烟灰洒落污染随身物品的问题。

设计过程中需要重点考虑两个核心问题，一是点烟模块的散热隔离，点烟端工作时局部温度较高，因此在点烟模块和烟灰收纳腔之间设置有一层隔热云母垫片，同时柱壳内壁和点烟模块之间预留1mm的空气隔热层，避免连续点烟时热量传导到柱体外壁造成握持烫伤；二是烟灰收纳腔的防洒落结构，除了底部的密封旋盖，上端的收口导槽处还设置有一圈可翻转的密封挡片，当点烟模块完全收回时，模块的下端面会压下挡片封闭导槽开口，整个柱体形成完全封闭的腔体，即使倒置、剧烈晃动也不会让内部烟灰漏出。

从实际使用的适配性来看，这种柱形结构的组合烟具没有多余的外凸结构，表面做哑光阳极氧化处理，不容易残留指纹和划痕，放置在桌面时不会因为轻微碰撞滚落，柱体底部可以粘贴防滑胶垫，提升桌面放置的稳定性。和传统的分体式打火机加烟灰缸组合相比，这种一体化结构把两个高频使用的功能整合到同一手持尺寸的柱体内，不需要在桌面单独放置占用空间的烟灰缸，也不会出现找完打火机找烟灰缸的繁琐情况，尤其适合小面积办公桌、车载前排杯架这类空间有限的使用场景，户外露营、短途出行时放在口袋里也不会有明显的异物感。

结构建模过程中，需要重点控制滑动轨道的配合间隙，轨道采用柱壳内壁一体冲压成型的导向凸筋，和点烟模块侧面的导向槽配合，间隙控制在0.1-0.15mm，既保证滑动顺畅无卡滞，也不会因为间隙过大出现模块晃动的问题；复位弹簧的弹力需要经过反复调校，弹力过大会导致拨位推动时手感过硬，弹力过小则会出现模块收回不到位、密封不严的问题，弹簧线径选用0.3mm的不锈钢弹簧，自由长度比柱体内部安装空间长5mm，保证装配后有足够的预紧力推动模块复位。另外点烟模块的供电部分如果采用电热丝方案，需要在模块侧面预留充电触点，柱壳对应位置设置绝缘胶圈，避免烟灰进入充电接口造成接触不良；如果采用明火气罐方案，则需要在收纳腔和气罐之间增加防火隔热层，同时在柱壳侧面预留充气孔，不需要拆开壳体即可完成燃料补充。
