带轮式复古玩具火炮结构设计

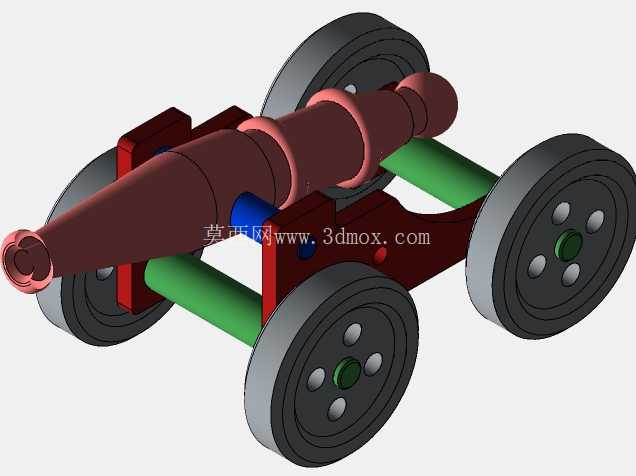

这款轮式玩具火炮的结构设计，核心围绕桌面拼装把玩、3D打印成型的实际使用场景展开，整体采用分体式零件装配逻辑，炮身、轮架、轮组、支撑轴均为独立可拆分部件，既适配FDM、光固化等主流桌面级3D打印设备的成型尺寸边界，也能让使用者在组装过程中了解轮式支撑类构件的基础装配逻辑。从实际使用场景来看，这类仿真玩具构件既可以作为静态桌面摆件，适配军事主题场景沙盘的搭配需求，也可作为青少年科创教育的结构教学载体，让学习者直观理解轮式移动载具的轴系配合、轮组支撑的基础机械原理。

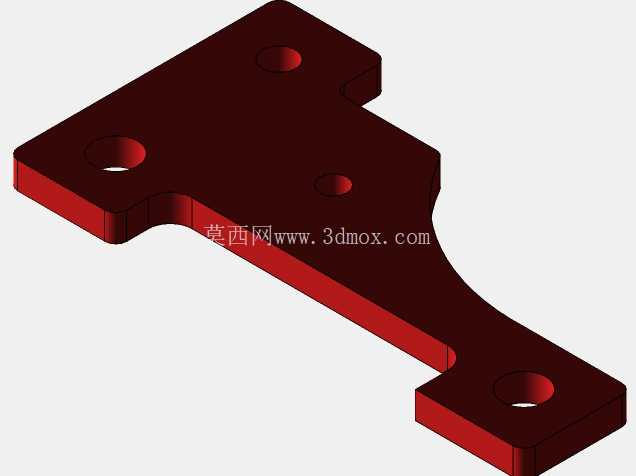

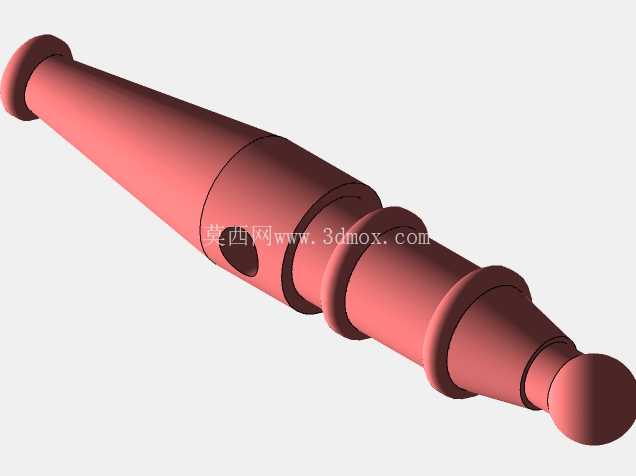

设计过程中优先考虑了无支撑打印的可行性，炮身主体采用回转体构型，沿轴向拆分后每个单独零件的悬垂角度均控制在45度以内，打印时无需额外添加支撑结构，能有效降低打印后处理的工作量，减少材料损耗。炮架部分采用框架式支撑结构，两侧的立式支撑臂预留了与横向支撑轴过盈配合的安装孔，孔位公差控制在0.2mm范围内，既保证装配后轴系不会松脱，也无需额外粘接即可完成固定，适配普通PLA、ABS等常见3D打印耗材的收缩率特性。

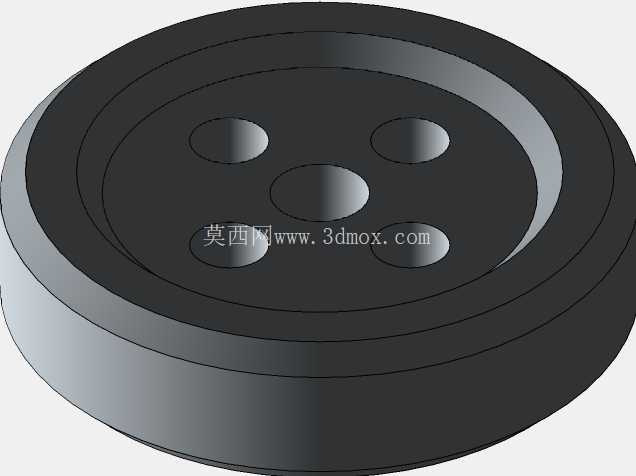

轮组部分采用双轮单侧对称布局，四个行走轮分别安装在两根横向支撑轴的两端，轮体中心预留了与轴径匹配的安装孔，轮面做了仿轮毂的凹凸造型，既还原了老式火炮的轮组外观特征，也保证轮体转动时的同轴度，不会出现偏心卡滞的问题。炮身与炮架的连接位置预留了俯仰调节的间隙，装配完成后炮身可沿支撑点做小角度的俯仰动作，还原真实火炮的俯仰调节功能，提升把玩时的交互体验。

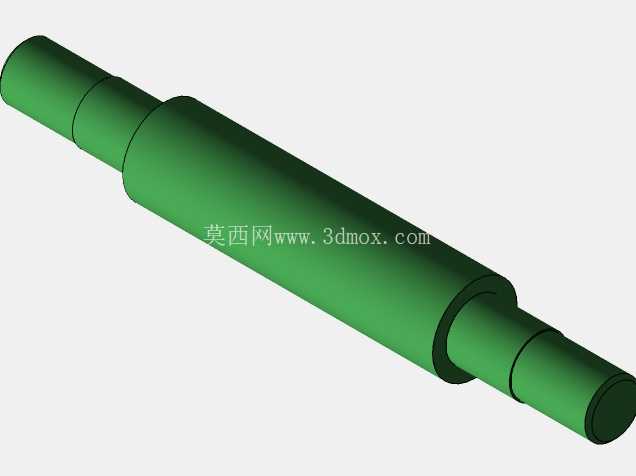

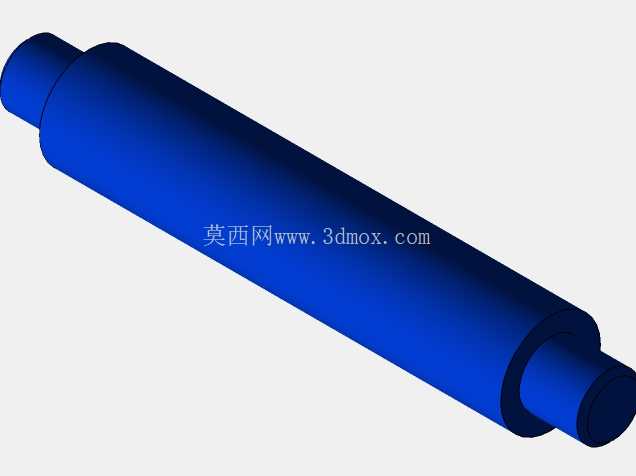

从安装边界尺寸来看，整体装配完成后的长宽高比例控制在3:1.5:1左右，最大外轮廓尺寸不超过200mm，既不会占用过多桌面摆放空间，也保证每个拆分零件的尺寸足够大，避免小零件打印时出现的细节丢失、强度不足问题。炮身内部做了中空减重设计，在保证外壁厚度不小于2mm、满足结构强度要求的前提下，尽可能减少打印耗材的用量，同时降低整体重量，避免轮组长期受压出现变形。横向支撑轴采用等直径圆轴设计，两端与轮组的配合位置做了微小的倒角处理，方便装配时快速对准孔位，降低组装难度，即使是没有机械装配经验的青少年使用者，也能快速完成整体拼装。

在结构强度设计上，炮架的立式支撑臂与横向连接部位做了圆角过渡处理，避免应力集中导致的零件断裂问题，即使日常把玩过程中出现轻微摔落，也不会在连接位置出现开裂。所有零件的棱边均做了0.3mm的圆角倒钝处理，没有尖锐边角，符合玩具类产品的安全设计要求，避免使用过程中划伤手部。炮身的首尾位置做了仿炮口、炮尾的造型细节，在不增加额外打印难度的前提下，尽可能还原老式滑膛火炮的外观特征，兼顾结构实用性与外观仿真度。
