高细节多灯珠LED强光手电筒结构模型

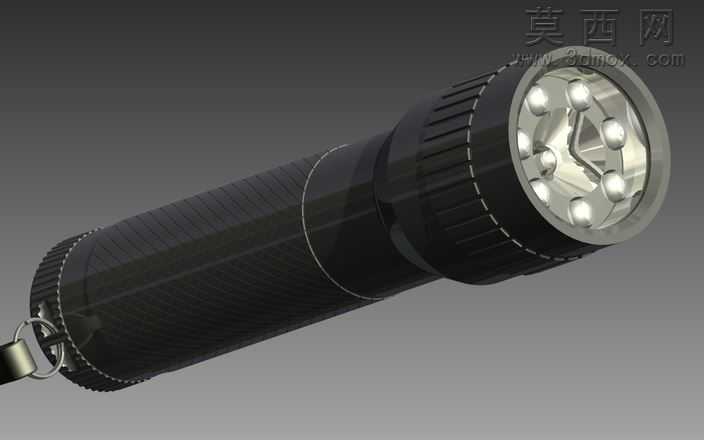

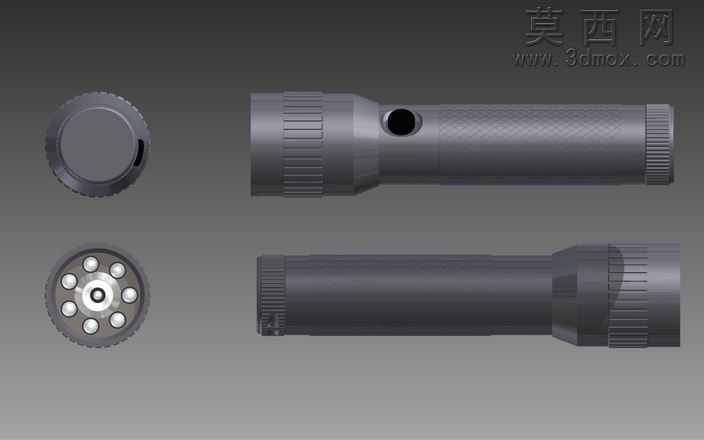

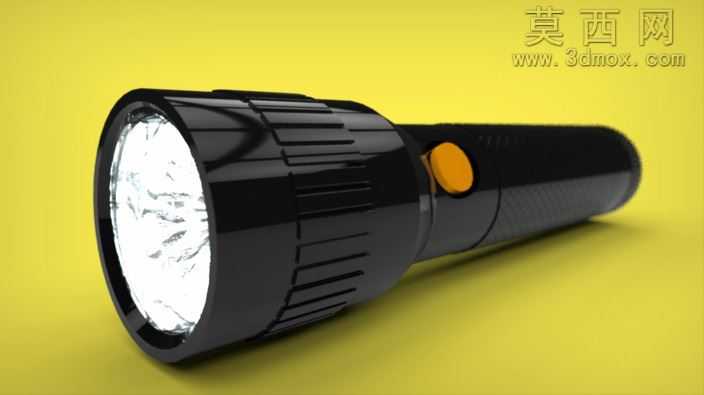

本模型为高细节LED强光手电筒三维建模作品，建模过程严格遵循实物产品的结构逻辑与比例尺度，完整还原了民用强光手电的全部装配组件，总计包含筒身、灯头组件、尾盖、弹簧、电池、密封胶圈、挂环等21个独立可拆分零件，支持完整爆炸视图展示，能够清晰呈现手电的装配关系与内部构造，未包含电气驱动相关组件，重点聚焦机械结构部分的精准还原。建模阶段采用自底向上的装配设计思路，首先对单个零件进行独立建模：筒身部分采用回转特征结合表面防滑纹理的阵列处理，筒身表面的滚花防滑纹路通过圆周阵列的凹槽特征实现，纹理深度、间距完全匹配实物握持的防滑需求，筒身壁厚按照常规铝合金手电的加工标准设定，兼顾结构强度与轻量化需求；灯头部分重点还原了多颗LED灯珠的排布结构，灯杯采用反光曲面建模，通过曲面放样构建出符合聚光需求的抛物面反光杯形态，灯头外圈的旋转调焦齿纹通过线性阵列结合圆周阵列完成，齿形的角度与间距符合手动旋转调节的人机尺寸；尾盖部分还原了按压开关的安装位、尾盖挂环的铰接结构，内部的电池接触弹簧采用螺旋扫描特征建模，精准还原弹簧的节距、线径与自由长度，电池模型按照常规18650锂电的标准尺寸构建，确保与筒身内腔的配合间隙符合实际装配公差。材质与渲染阶段，针对不同零件赋予对应物理材质：筒身、灯头金属外壳采用黑色阳极氧化铝合金材质，调整材质的粗糙度、金属度参数还原磨砂金属的哑光质感，边缘处添加轻微的磨损效果提升真实感；反光杯采用高抛光镀铬金属材质，设置较高的反射率与较低的粗糙度，模拟反光面的镜面反射效果；LED灯珠采用透明PC透镜搭配乳白色发光面材质，发光面添加微弱的自发光效果模拟灯珠的通电状态；密封胶圈采用黑色橡胶材质，调整材质的软度参数与高粗糙度，还原橡胶的哑光弹性质感；挂环采用金属镀锌材质，尾绳部分采用编织尼龙材质，通过纹理贴图还原编织表面的细节。模型整体结构严谨，所有零件之间的配合间隙符合机械加工与装配的实际要求，既可以作为产品结构设计的参考样例，也可用于照明产品的展示渲染、装配教学演示使用，能够直观展现强光手电从外部造型到内部结构的完整设计逻辑，帮助使用者理解便携照明工具的结构组成与设计要点。
