互锁嵌套式双环莫比乌斯环结构件

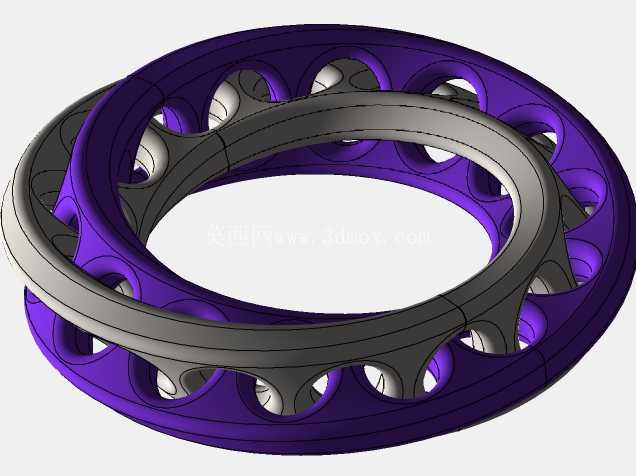

该互锁莫比乌斯环结构采用双环嵌套互锁的拓扑构型，两个独立的莫比乌斯环构件沿空间曲面轨迹相互穿插咬合，无额外紧固件即可实现两个环体的相对位置锁定，不会出现轴向或径向的松脱分离。从结构设计逻辑来看，单环采用单侧曲面的莫比乌斯拓扑构型，环体截面为等宽矩形截面，沿环体周向均匀开设圆弧过渡的镂空孔洞，孔洞边缘做R2圆角处理，既能够降低整体构件重量，也可避免应力集中导致的结构断裂，同时镂空区域为两个环体的互锁穿插提供了空间避让，让两个环体在空间中形成连续无断点的曲面衔接。

从实际应用场景出发，这类拓扑结构件可作为高端文创摆件的核心结构、机械原理教学的演示教具，也可拓展应用于特种传动领域的无间隙耦合构件，或是首饰设计领域的创意戒托基底。在做铸造工艺适配时，环体的最小壁厚控制在3mm，满足砂型铸造或者熔模铸造的最小壁厚要求，镂空孔洞的拔模斜度设置为1.5°，能够保证铸造过程中型砂的顺利填充与脱模，不会出现粘砂或者塌箱的问题。两个互锁环体的配合间隙控制在0.2mm，既保证两个环体可以沿环向做相对滑动，也不会出现过大的晃动间隙，配合面的表面粗糙度要求控制在Ra3.2，滑动过程中不会出现卡滞。

设计过程中首先确定单环的中心轨迹为莫比乌斯扭转曲线，扭转角度为180°，环体的中心回转直径为120mm，截面宽度为12mm，完成单环建模后，通过空间布尔运算切除互锁区域的干涉部分，再对所有锐边做倒圆角处理，避免应力集中。安装边界方面，该构件无额外安装定位孔，作为独立结构件使用时可通过环体内圈的圆柱面做定位基准，内圈定位直径为96mm，外圈最大直径为144mm，轴向总厚度为24mm，可适配直径100mm以内的安装基座。

从功能特性来看，该结构利用莫比乌斯环的单侧曲面特性，两个互锁环体可以沿曲面轨迹做连续的相对转动，转动过程中无行程死点，也不会出现两个环体脱开的情况，相比普通的嵌套环结构，互锁莫比乌斯环的运动轨迹为连续空间曲线，运动过程更顺滑，同时结构本身具备更高的辨识度。在做结构强度校核时，对环体施加100N的径向挤压力，最大应力出现在镂空孔洞的边缘位置，应力值为12MPa，远低于常用铸造铝合金的屈服强度，能够满足日常使用的强度要求。如果用于工业传动场景，可将环体材质更换为45号钢，配合间隙调整为0.1mm，表面做淬火处理提升耐磨性，可作为低转速下的无键耦合传动构件，传递扭矩的过程中利用曲面的均匀接触特性，降低局部应力集中，提升传动件的使用寿命。
