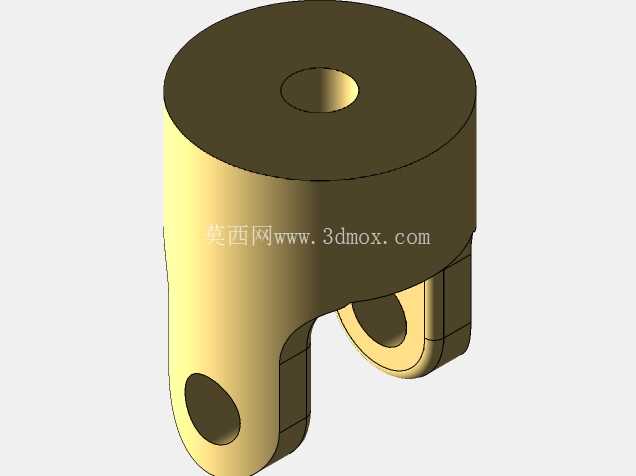

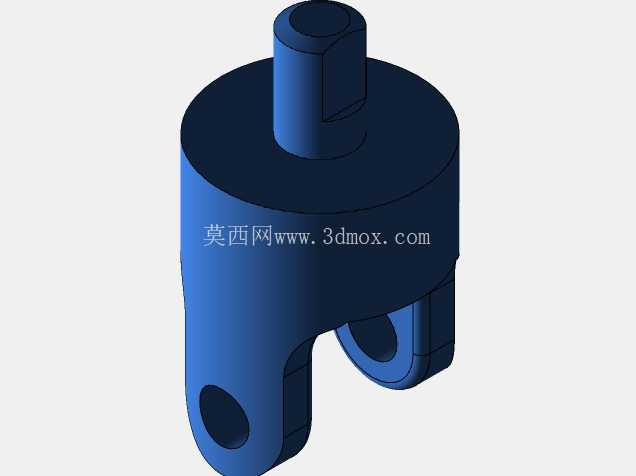

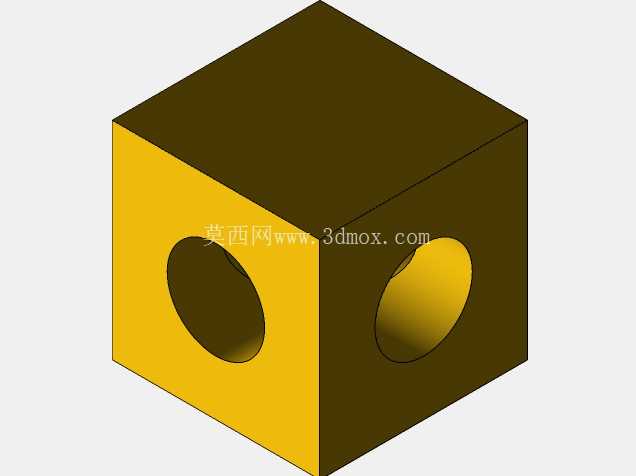

手动按压式杠杆装配轭结构设计

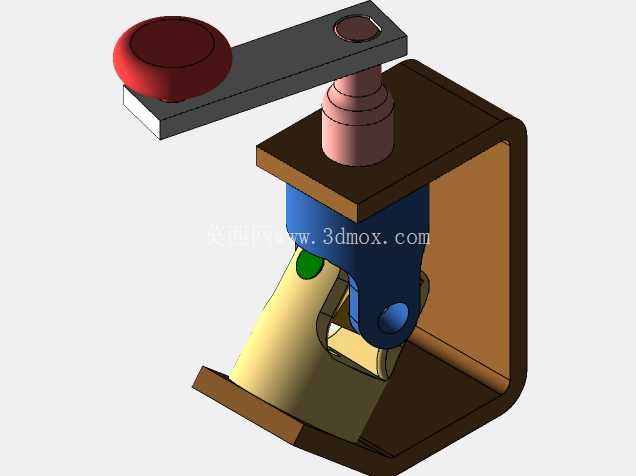

在小型零件加工、精密装配以及教学实操场景中，这类手动杠杆式压紧构件的应用覆盖度极高，不管是钳工台面上的临时工件固定，还是教学演示环节的机构原理展示，都能看到这类结构的身影。从实际使用逻辑来看，该构件核心是通过杠杆放大按压力度，将操作人员施加在红色按压帽上的手部作用力，经过长臂杠杆的力矩转换，传递到下端的压头位置，实现对下方工件的稳定压紧，相比直接旋拧螺丝的固定方式，操作行程更短，压紧与释放的动作切换更快，适合需要频繁拆装工件的工位使用。

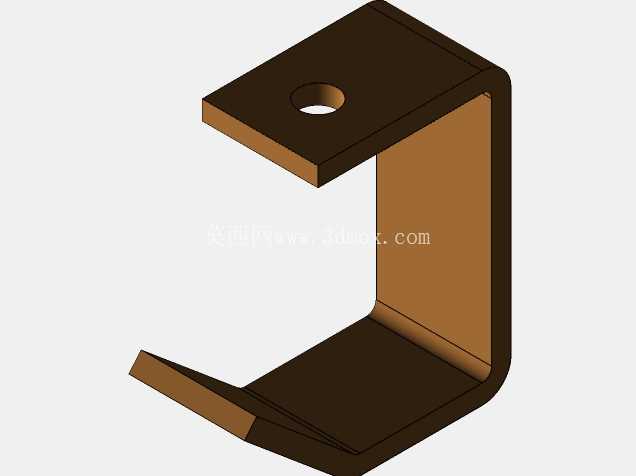

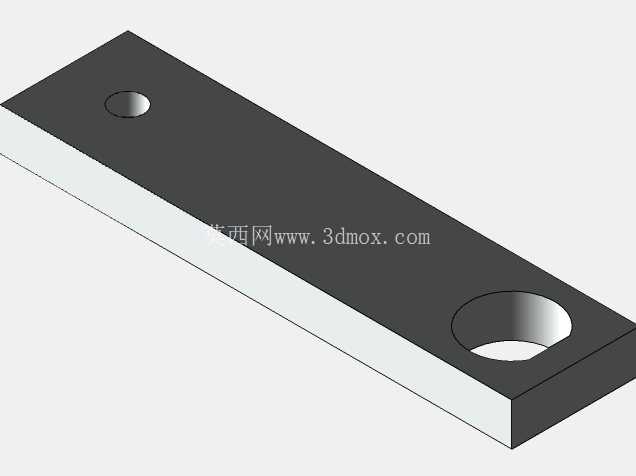

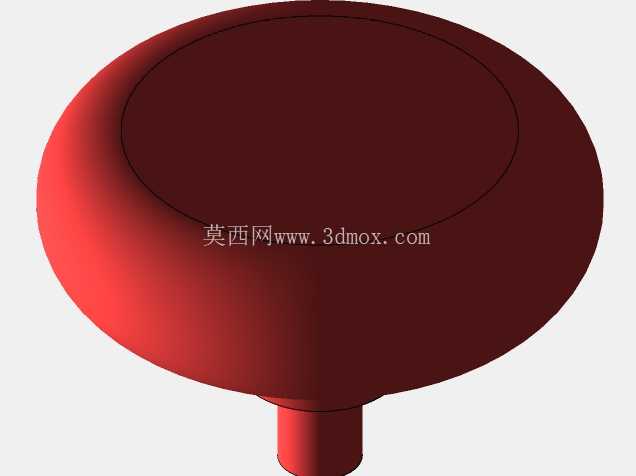

设计层面上，整个构件采用了开放式的C型架体作为承载基础，架体底部预留了平整的安装基面，可通过螺栓直接固定在工作台面或者工装基板上，安装时需要注意基面的平面度误差控制在0.1mm以内，避免架体受力后出现倾斜导致压头贴合不良。杠杆部分采用了长条形的平板结构，按压端设置了大直径的红色绝缘按压帽，既增大了手部接触面积降低按压压强，也通过醒目的颜色标识明确操作位置，避免误触其他构件。杠杆与架体之间的铰接点设置在靠近压头的一侧，按照力矩平衡计算，力臂长度比约为3:1，也就是说操作人员施加10N的按压力，压头位置就能输出约30N的压紧力，足够满足薄型零件、小型塑料件或者教学演示件的固定需求，不会因为压力过大压伤工件表面。

压头部分采用了阶梯轴式的结构设计，上端与杠杆的接触位置设置了耐磨衬套，减少反复动作带来的磨损，延长构件的整体使用寿命，下端压接面做了钝化处理，没有尖锐棱角，避免压合过程中在工件表面留下压痕。架体内部的导向结构对压头的上下运动做了限位，保证压头始终垂直于安装基面运动，不会出现偏摆导致压紧力偏移，整个压头的有效工作行程约为15mm，能够兼容不同厚度的被压紧工件，只要工件总厚度在架体开口的高度范围内，都可以通过该结构实现快速固定。

从安装边界来看，整个构件的整体占用空间较小，横向最大尺寸不超过120mm，纵向高度不超过100mm，不会占用过多的工作台操作空间，适合在紧凑的工装布局中使用。架体侧面没有突出的结构件，相邻安装的其他工装构件最小间距可以控制在20mm以内，不会出现运动干涉。在实际装配调试过程中，需要重点检查铰接点的转动灵活性，不能出现卡滞或者旷量过大的问题，铰接轴的配合间隙建议控制在0.02-0.05mm之间，间隙过大会导致压头下压时出现晃动，间隙过小则会提升操作阻力，影响使用手感。

这类结构除了在生产工位做临时压紧使用外，也常被用作机械基础教学的实操案例，新手可以通过拆解、组装该构件，理解杠杆传力、铰接转动、直线导向等基础机械结构的工作原理，组装过程中可以直观感受到不同配合精度对机构动作流畅度的影响，帮助初学者建立基础的机械装配公差概念。在实际工况适配中，该结构不需要外接气源、电源等动力源，完全依靠手动操作即可完成压紧与释放动作，适合在没有动力配套的野外维修场景、简易加工工位或者教学实验台上使用，维护成本极低，只需要定期在铰接点和导向位置涂抹少量润滑脂，就能保证长期稳定工作，不会出现复杂动力机构常见的漏气、电路故障等问题。

结构细节上，架体采用了折弯成型的一体式结构，减少了拼接焊缝带来的应力变形问题，整体刚性更好，承受压紧反作用力时不会出现明显的形变，保证压紧力的稳定输出。杠杆上的铰接孔位置做了沉台处理，铰接轴安装后不会突出杠杆表面，避免操作过程中剐蹭操作人员手部。按压帽采用了过盈配合的方式安装在杠杆端部，长期使用不会出现脱落问题，压头与导向孔之间设置了防尘挡圈，能够阻挡加工过程中产生的细小切屑、粉尘进入导向面，避免出现卡滞问题，提升构件在多尘加工环境下的适应能力。
