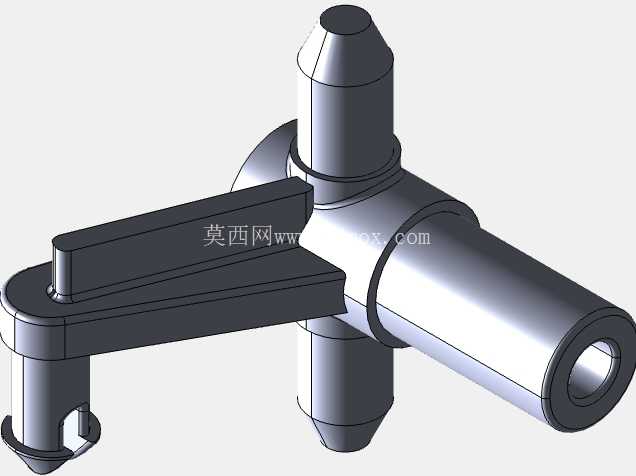

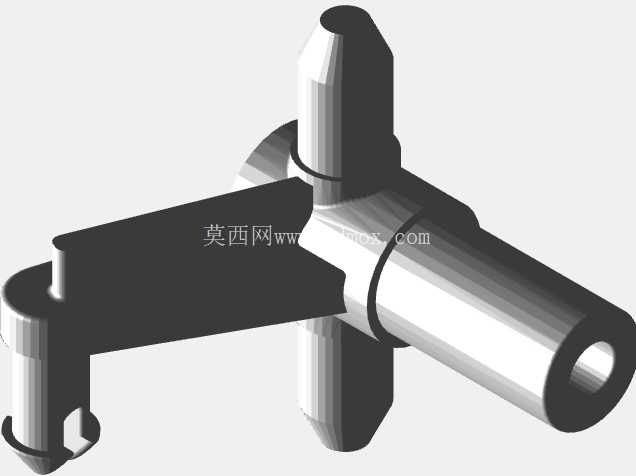

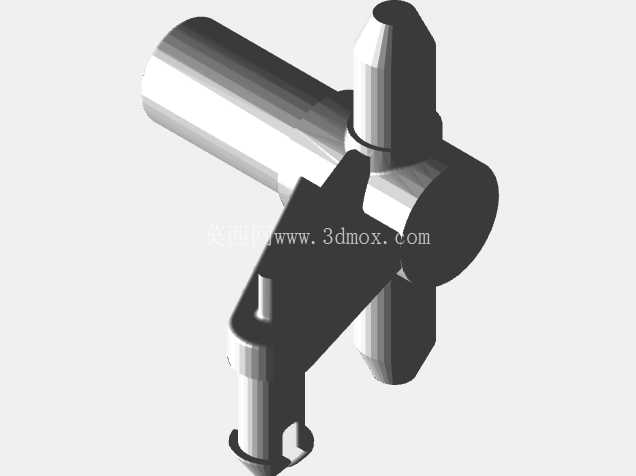

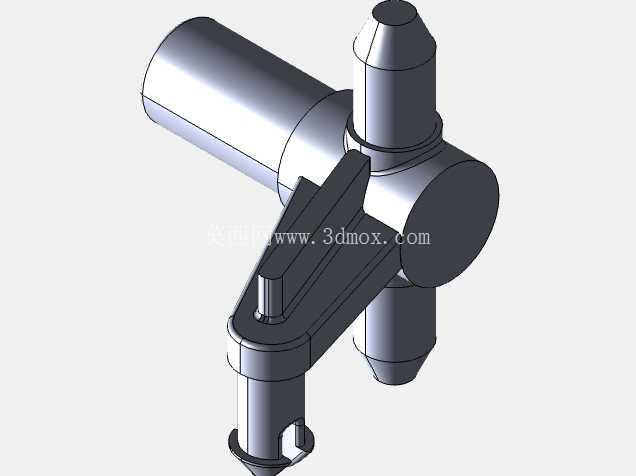

1:24比例遥控怪物卡车转向臂结构

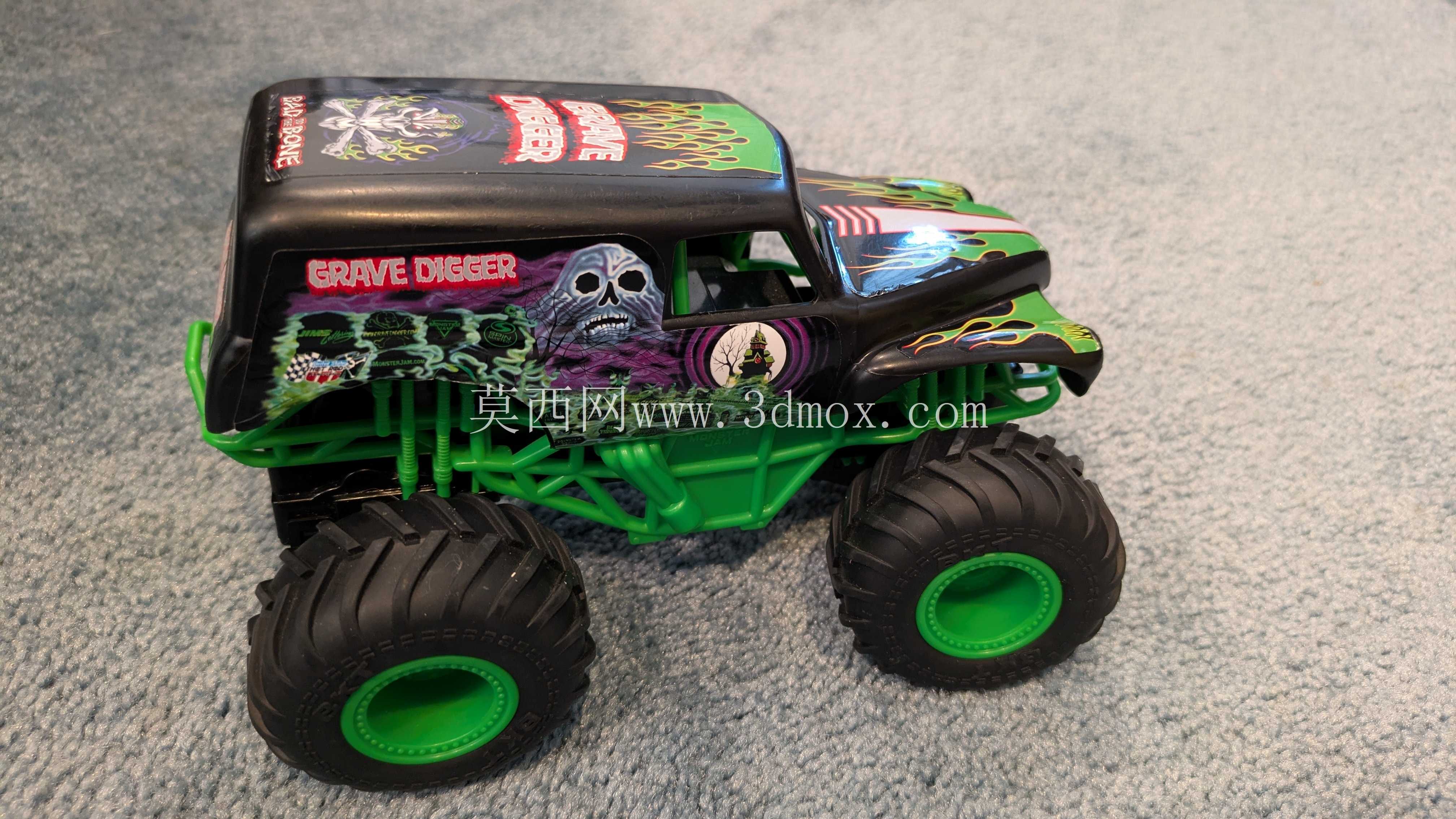

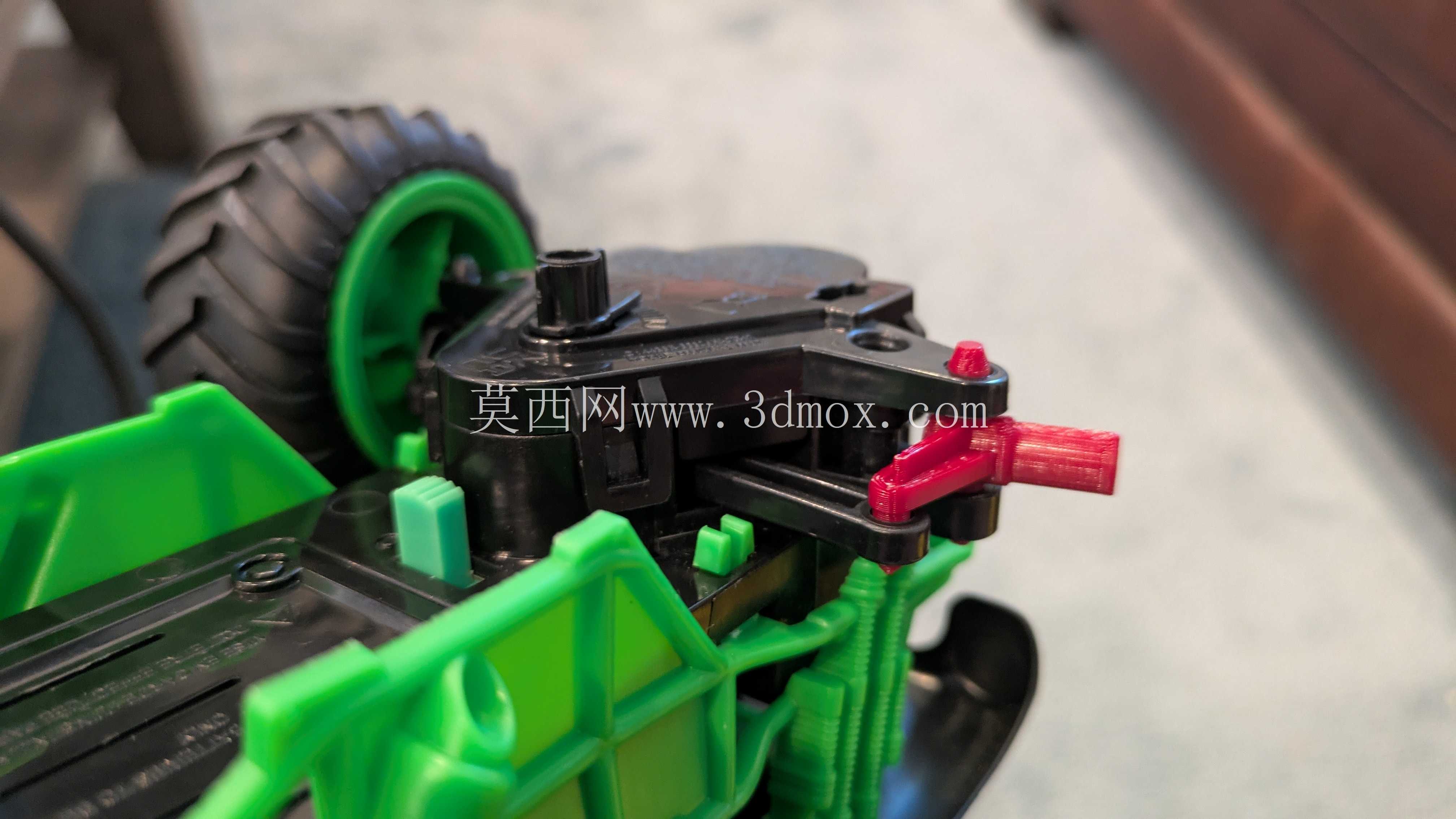

　　在比例遥控模型的结构设计体系中，转向执行部件的可靠性直接决定整车操控的精准度与复杂地形通过能力，这款适配1:24比例怪物卡车的转向臂，正是针对小比例遥控车常见的转向结构易损、转向虚位大、受力易形变等实际问题开发的替换/改装部件。从实际使用场景来看，小比例遥控怪物卡车多用于室内外非铺装路面的把玩、轻度越野场景，行驶过程中转向机构需要持续承受车轮传递的侧向冲击力、转向舵机的往复推拉载荷，尤其是在飞跃落地、侧滑蹭边、碰撞障碍物时，原厂一体注塑的转向臂很容易在铰接孔位、舵机连接耳处出现开裂、断裂的情况，这也是这类小比例模型玩家最常遇到的结构故障点。

　　这款转向臂的设计首先从受力路径出发做了结构优化，没有沿用原厂等壁厚的简单注塑结构，而是在舵机拉杆连接位、转向节铰接位做了局部加厚，同时在臂身非受力区域做了合理的材料去除，既保证了核心受力位置的结构强度，又不会过度增加转向运动部分的惯量，避免给小扭矩的微型舵机增加额外负载，保证转向响应的灵敏度。从安装边界来看，这款转向臂完全匹配原厂1:24怪物卡车的安装尺寸，转向主销铰接孔的孔径、孔位间距与原厂件保持一致，舵机拉杆的连接球头座位置也严格对齐原厂安装坐标，不需要对原车的转向桥、舵机拉杆做任何打磨、修改就可以直接替换安装，不会改变原车的转向阿克曼角几何参数，保证替换后左右转向的角度一致性，避免出现转向角度偏差导致的行驶跑偏、轮胎异常磨损问题。

　　从功能特性上看，转向臂的铰接接触面做了微小的间隙预留，适配3D打印制作的工艺特性，打印完成后只需要简单去除支撑就可以顺利装配，不会出现孔位过小导致的装配卡滞，也不会因为间隙过大出现转向虚位。设计过程中充分考虑了小尺寸FDM打印的工艺限制，所有结构的壁厚都控制在1.2mm以上，避免打印过程中出现壁厚不足导致的结构疏松、强度不够的问题，同时所有悬空位置都设计了易去除的支撑结构，支撑接触面与主体结构的接触宽度控制在0.2mm，去除支撑后不会在配合面留下明显的凸起，不需要过多的后处理就可以满足装配精度要求。在实际使用中，这款转向臂除了作为损坏件的替换配件使用，也可以作为模型改装的升级部件，相比原厂的普通ABS注塑件，使用高强度PLA或者PETG材料打印制作的转向臂，抗冲击强度可以提升40%以上，能够承受更大的侧向冲击载荷，满足玩家进行小幅度飞跃、轻度越野的使用需求。转向臂的运动行程也做了限位验证，当转向臂摆动到最大左转向、最大右转向位置时，臂身不会与转向桥的桥壳、悬架的弹性部件发生运动干涉，保证转向行程可以达到原厂设计的最大角度，不会因为替换部件导致转向角度变小，影响整车的转弯半径表现。

　　从结构细节来看，转向臂上的球头安装位设计了0.1mm的安装过盈量，安装原厂的塑料球头后可以实现紧密配合，不会出现球头松脱的问题，同时球头座的深度也经过反复验证，既可以保证球头不会在转向受力时脱出，又不会因为球头座过深导致转向运动卡滞，保证转向动作的顺滑。针对小比例模型零件尺寸小、手工装配难度大的特点，转向臂的边缘都做了0.2mm的圆角过渡，既可以避免打印过程中出现锐边翘曲的问题，也可以避免装配时锐边划伤手指，同时在安装对位的位置做了微小的对位标记，方便玩家在拆装时快速识别安装方向，不会出现装反导致的转向反向问题。在实际的装车测试中，替换这款转向臂后，整车的转向虚位可以控制在0.5度以内，转向响应的延迟相比磨损后的原厂件有明显改善，在连续的转向操作、颠簸路面行驶时，转向臂没有出现形变、松旷的问题，连续运行20个小时的循环转向测试后，铰接孔位的磨损量小于0.02mm，完全满足小比例遥控模型的长期使用需求。
