影视IP形象伊娃机器人造型结构设计

本次完成的伊娃造型结构设计，最初的需求来源是文创周边开发领域的铸造类产品落地，区别于常规工业机器人的功能导向设计，该造型需要兼顾IP还原度与铸造工艺的成型可行性，同时要适配后续摆件、展示道具等多场景的使用需求。从实际应用场景来看，该造型可作为文创展示摆件用于主题展馆陈列、IP周边衍生产品开发、影视主题活动道具制作，也可作为小型桌面装饰件适配家居、办公场景的陈设需求，部分结构优化后的版本还可作为智能交互机器人的外观外壳，搭载小型语音交互模块、灯光模块实现基础的人机互动功能。

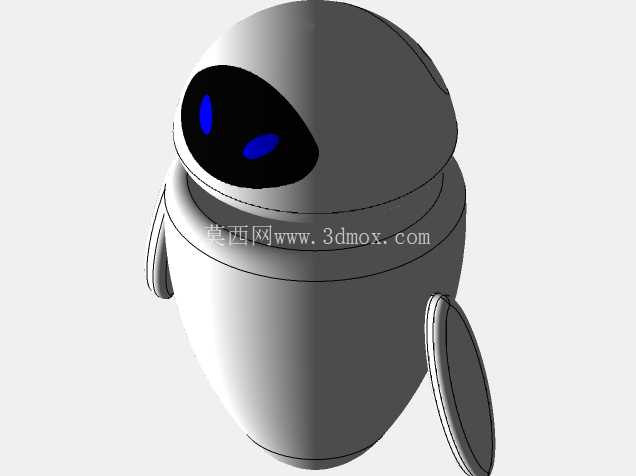

设计过程中首先梳理了原IP形象的核心识别特征：蛋形一体化躯干、单块式黑色视觉面板、双侧扁平式悬臂结构、无外露关节的圆润轮廓，这些特征是造型辨识度的核心，在结构拆解时需要优先保留，同时要适配铸造工艺的拔模角度、壁厚均匀性要求，避免出现壁厚突变导致的铸造缺陷。整体外形采用三段式拼接结构，头部与躯干的衔接处采用隐藏式止口设计，既保证外观上无明显拼接缝隙，还原IP形象的一体化圆润感，又能满足后续内部元器件安装时的拆装需求，头部可绕躯干轴线做小角度转动，转动角度控制在正负15度范围内，既满足展示时的姿态调整需求，又不会因为转动幅度过大导致内部走线拉扯断裂。

双侧悬臂结构采用薄壳式设计，壁厚控制在3mm，与躯干的连接部位做了圆弧过渡加强，避免铸造时出现冷隔缺陷，同时悬臂根部的圆角半径设置为R5，既符合原IP的圆润造型特征，又能有效降低应力集中，提升产品在跌落、碰撞场景下的结构强度。视觉面板区域采用下沉式安装槽设计，槽深1.5mm，可适配半透明蓝色亚克力面板或者透光树脂件的安装，面板后方预留了直径20mm的灯光安装位，可嵌入两颗贴片式LED灯珠，还原原形象的蓝色发光眼部效果，灯光走线通过躯干内部的隐藏式线槽引导至底部的电池仓，线槽宽度设置为4mm，足够容纳两根0.3平方毫米的导线，同时不会因为线槽过大影响躯干壳体的结构强度。

底部安装边界方面，整个造型的底部采用平面式设计，平面直径为65mm，可直接平稳放置在水平台面上，同时底部预留了M4的标准安装螺孔，可适配通用的展示支架、旋转底座的安装需求，满足不同展示场景的固定要求。壁厚设计上整体采用均匀的2.5mm壁厚，所有转角位置均设置R2以上的圆角，避免铸造过程中出现尖角砂型脱落、充型不满的问题，同时在躯干内部设置了两条交叉式加强筋，筋厚1.5mm，筋高8mm，在不增加整体壁厚的前提下提升壳体的抗变形能力，避免产品在冷却、运输过程中出现壳体凹陷变形的问题。

从铸造工艺适配角度来看，整个造型的拔模方向统一设置为沿躯干轴线竖直方向，所有外表面的拔模角度设置为1.5度，内表面拔模角度设置为2度，既保证拔模过程中不会刮伤砂型，又不会因为拔模角度过大导致造型轮廓出现偏差。造型上没有设置倒扣结构，所有侧向特征均通过圆弧过渡实现无倒扣成型，无需额外设置抽芯机构，能够有效降低模具制作成本，提升铸造生产的良品率。对于原IP形象上的细微轮廓线，采用0.2mm高度的浅凸棱实现，既还原了造型的细节特征，又不会因为凸棱过高导致铸造时出现充型不全的问题。

在功能拓展性设计上，躯干内部预留了直径40mm、高度60mm的空腔，可容纳两节7号电池以及小型控制电路板，不需要额外破坏外观结构即可实现灯光、简单语音交互的功能拓展，空腔的开口设置在底部，通过卡扣式底盖封闭，底盖与壳体的配合间隙控制在0.1mm，既保证拆装方便，又不会出现明显的缝隙影响外观整体性。整个造型的总高度控制在120mm，最大直径为80mm，整体尺寸适配桌面摆放的需求，不会占用过多空间，同时重量控制在150g左右（采用锌合金铸造时），拿取轻便，放置时稳定性足够。

设计过程中也充分考虑了后续表面处理的需求，外表面的粗糙度设置为Ra1.6，可直接进行抛光、喷漆、电镀等表面处理工艺，还原原IP形象的白色哑光壳体、黑色高光面板的视觉效果，视觉面板安装槽的位置精度控制在±0.1mm，保证安装后面板与壳体表面齐平，不会出现高低差影响外观质感。悬臂与躯干的连接位置做了一体化设计，没有采用拼接结构，避免后续使用过程中出现悬臂断裂、脱落的问题，同时连接位置的壁厚做了局部加厚，加厚至3.5mm，进一步提升结构强度，满足日常拿取、摆放过程中的受力需求。
