运动相机适配安装固定载板结构设计

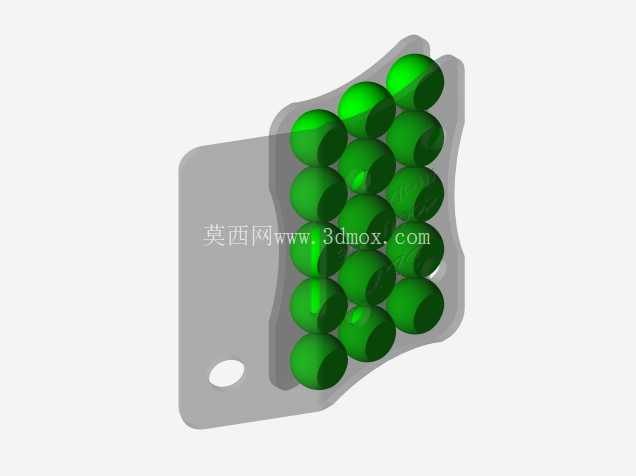

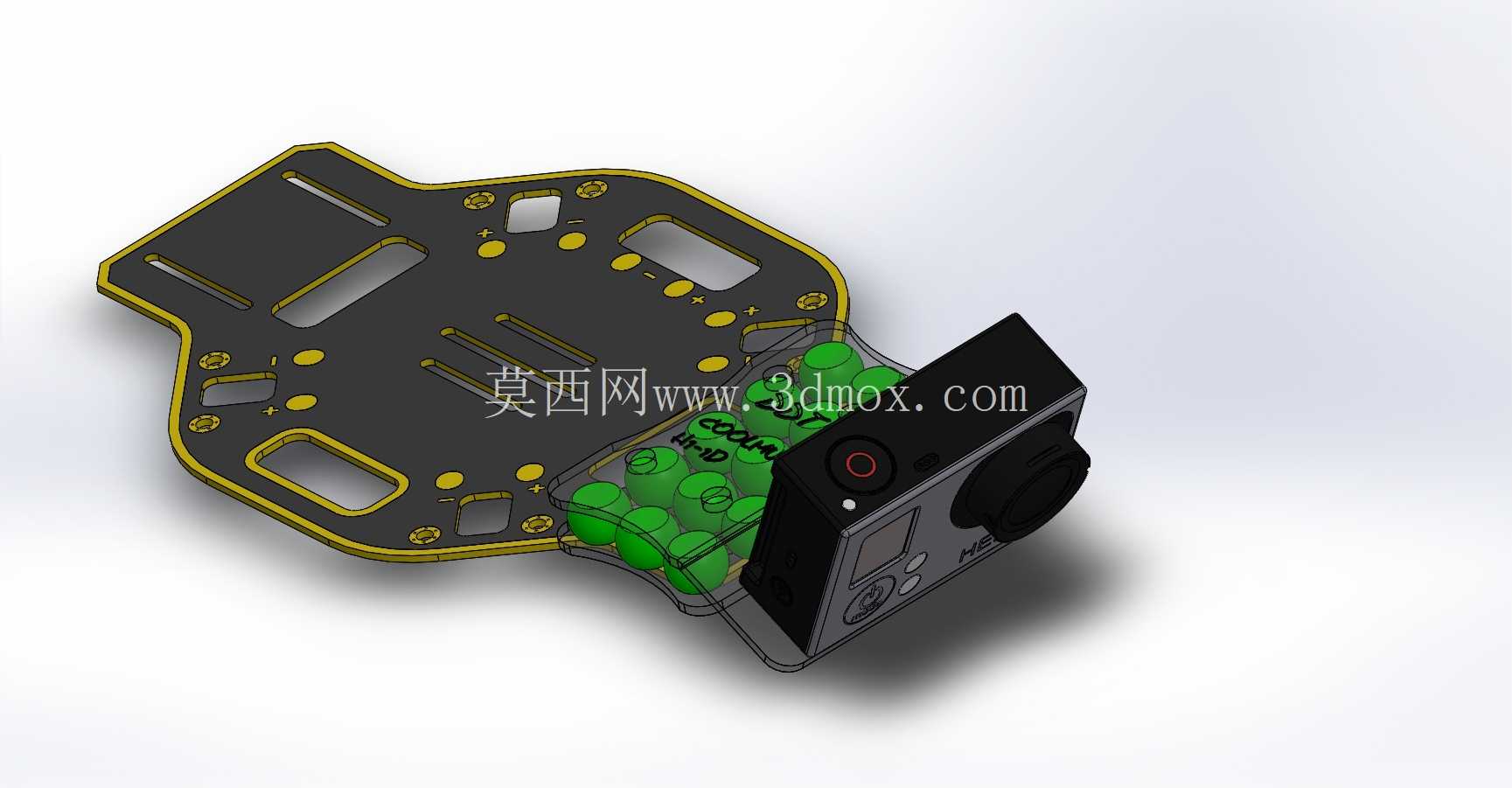

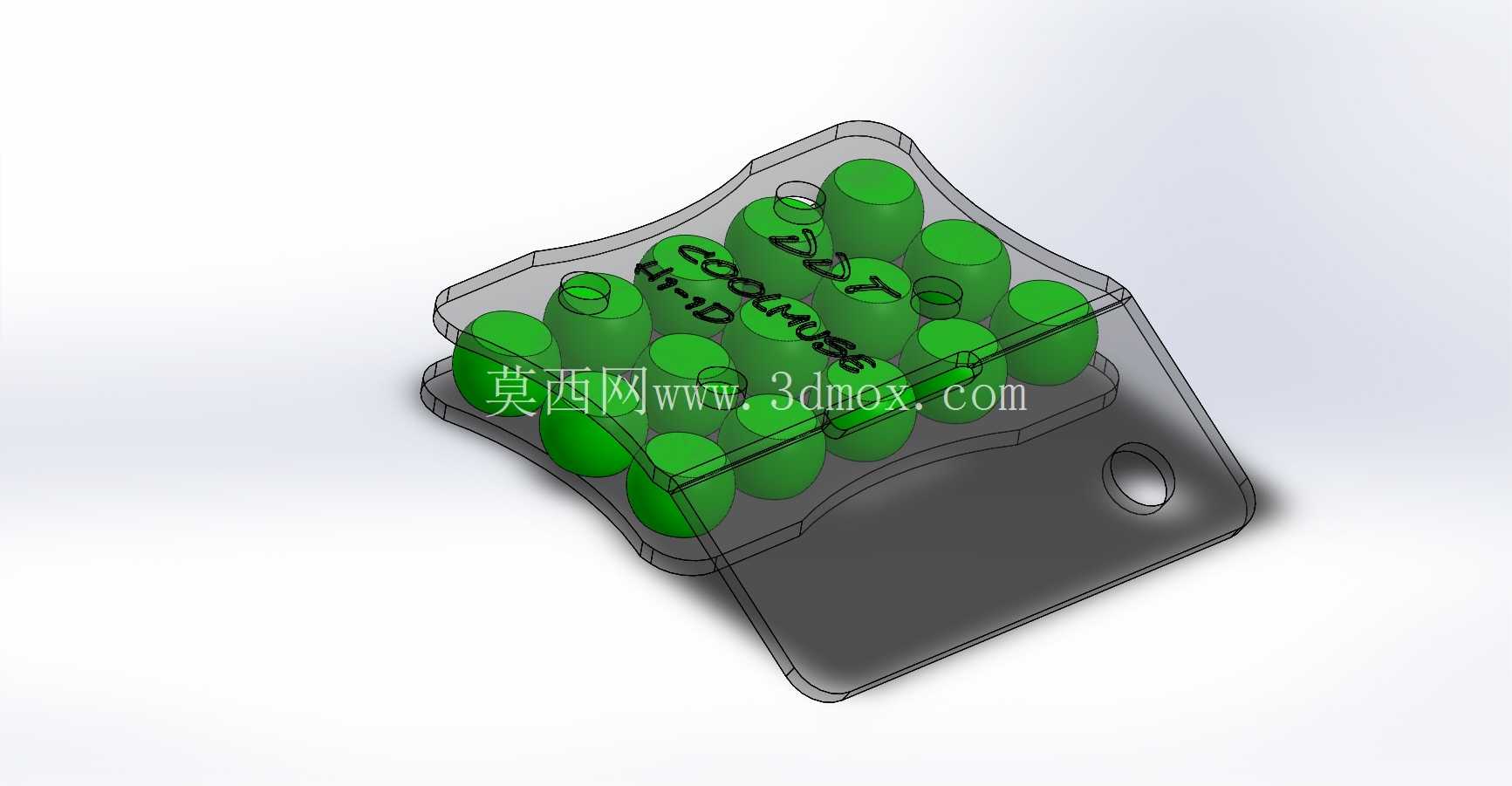

　　载板上预留的多组长条型调节槽，可支持安装位置的前后微调，适配不同镜头视角的拍摄需求，避免载板边缘进入拍摄画幅形成暗角；分布在槽位周边的小圆点定位标记，对应标准M2、M3螺丝的安装孔位，可直接与市面上主流的无人机机架、运动头盔固定座、车载吸盘支架、手持稳定器快装板对接，不需要额外做打孔改装。载板一侧设计了半透明的缓冲容纳仓，仓内排布的缓冲结构可在相机受到冲击时吸收部分碰撞能量，减少硬接触对相机机身的损伤，同时仓体轮廓完全贴合对应型号运动相机的侧边弧度，安装后不会出现旷量，配合载板上的定位凸点，可实现相机的快速对位安装，不需要反复调整对齐位置。这款适配运动相机的安装载板，主要面向户外航拍、极限运动记录、FPV穿越机搭载、车载移动拍摄等场景的硬件配套需求，解决不同品牌运动相机在多类搭载平台上的通用固定问题，避免因相机型号差异导致的安装位不匹配、固定不稳、拍摄画面抖动等实际使用痛点。从结构设计逻辑来看，载板主体采用异形轮廓裁切，边缘做了等宽的包边强化处理，所有开孔位置均经过受力校核，既兼顾了整体轻量化需求，又能保证在高速运动、剧烈震动工况下的结构强度，不会出现载板断裂、相机脱落的风险。

　　材质选用聚碳酸酯作为加工基材，这种材料本身具备优异的抗冲击性能与耐候性，在高低温环境下都能保持稳定的力学性能，不会因为户外长期暴晒或者低温环境出现材质脆化、变形的问题，采用数控加工方式成型，所有孔位的位置公差可控制在0.1mm以内，安装对位精度高，边缘做了倒角处理，没有尖锐毛刺，装配过程中不会划伤相机表面或者操作人员的手部。从安装边界尺寸来看，载板整体轮廓控制在常规运动相机安装位的通用尺寸范围内，最大宽度不超过80mm，长度不超过120mm，安装后不会超出大部分搭载平台的边缘，不会影响搭载设备本身的动作空间，比如安装在穿越机上时不会干扰螺旋桨的转动气流，安装在头盔侧面时不会过度突出造成磕碰风险。

　　载板表面做了哑光处理，避免强光下的反光进入镜头造成画面眩光，同时哑光表面的摩擦系数更高，与相机接触面、搭载平台接触面的摩擦力更大，进一步提升固定的稳定性，即使在高频震动的工况下也不会出现相机移位的问题。设计过程中还充分考虑了装配的便捷性，所有安装孔位都做了沉头处理，螺丝锁紧后表面保持平整，不会出现凸起刮蹭其他部件的问题，缓冲仓的拆卸不需要额外工具，可直接手动开合，方便快速取放相机，同时仓体与载板主体的连接位做了卡扣强化，剧烈震动下不会出现仓体松脱的情况。

　　针对不同使用场景的需求，载板上预留的扩展孔位还可以额外加装补光灯、麦克风等外接配件，不需要额外增加扩展支架，进一步减少整体搭载重量，对于对重量敏感的航拍、FPV场景来说，这种集成化的设计能有效降低搭载负载，提升设备的续航时间与机动性能。结构受力层面，载板的主要受力筋沿着安装螺丝的连线方向分布，在不增加整体厚度的前提下提升了抗弯强度，即使在相机安装后出现单侧受力的情况，载板的形变量也能控制在0.05mm以内，不会因为载板变形导致相机光轴偏移，影响拍摄画面的稳定性。
