游戏主题密封储能罐体结构设计

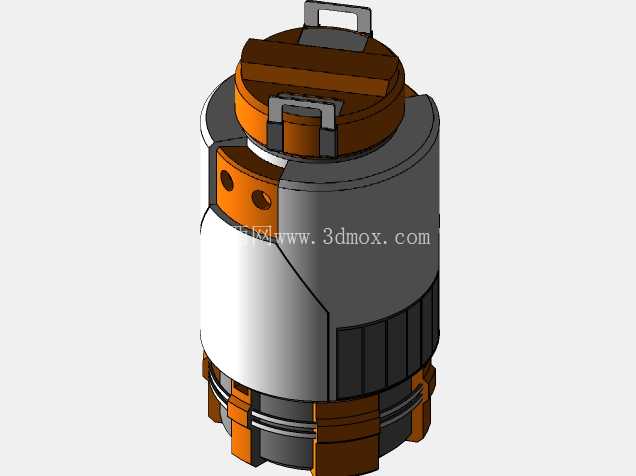

这款柱形密封罐体的设计参考了科幻题材游戏内的储能道具外观，同时兼顾了小型密闭存储容器的实际工程使用需求，整体采用三段式柱体拼接结构，可通过铸造工艺完成主体毛坯成型，后续仅需少量机加工即可满足装配精度要求。从实际应用场景来看，该类罐体既可以作为文创周边的实体复刻道具，用于主题展陈、潮玩手办的结构载体，也可经过密封性能优化后，作为小型工业场景下的固态药剂、精密电子元器件的密封存储容器，适配实验室、户外作业等需要短时间隔绝外界水汽、粉尘的存储需求。

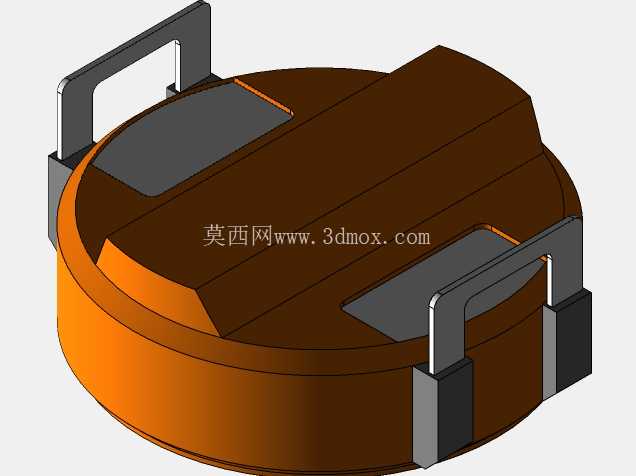

在功能特性设计上，罐体顶部设置了对称式提手结构，提手与顶盖采用一体化铸造后做圆角打磨处理，避免尖锐棱角造成的使用磕碰，提手的开孔尺寸适配成年人手指抓握尺度，单手提携时受力均匀，不会出现局部应力集中导致的结构断裂。顶盖与罐体上沿的配合面采用阶梯式止口结构，配合面预留0.2mm的密封件安装槽，可嵌入丁腈橡胶密封圈实现IP65级别的防尘防水效果，顶盖侧面设置的两个对称锁扣结构，旋转90度即可完成顶盖的锁紧与解锁，无需额外工具即可快速开合，操作逻辑简单，在戴劳保手套的工况下也能顺利完成操作。

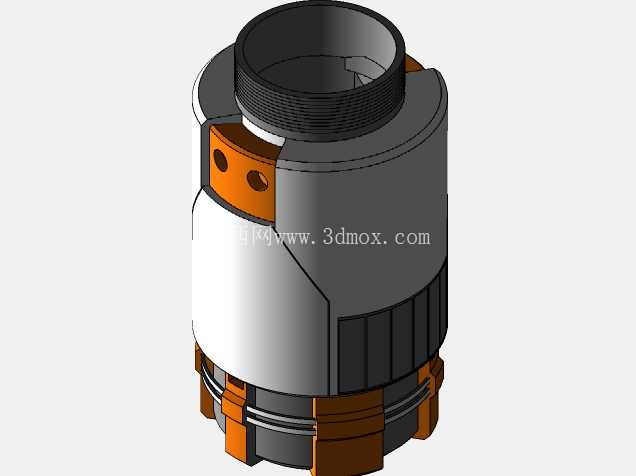

罐体主体中段采用直筒加局部切边的造型设计，切边位置设置了两个对称的定位孔，既可以作为罐体安装时的定位销孔，实现罐体在固定支架上的快速对位安装，也可以作为泄压孔的预留位，当用于存储易挥发物质时，可在孔位加装微型泄压阀平衡罐体内外压力。罐体下段采用多道环形加强筋结构，加强筋的凸起高度为3mm，宽度为5mm，既可以提升罐体下段的抗冲击性能，避免罐体跌落时底部出现变形开裂，也可以作为罐体堆叠时的卡位结构，多个罐体上下堆叠时，上层罐体的底部加强筋可嵌入下层罐体顶部的对应凹槽内，堆叠时不会出现滑移倾倒，适配仓储场景下的多层堆垛需求。

从安装边界来看，罐体整体最大外径控制在120mm，总高度为220mm，底部安装面的平面度公差要求为0.1mm，可直接固定在直径130mm的标准安装法兰上，安装孔位间距适配通用的小型容器安装支架，无需额外定制转接件即可完成现场装配。设计过程中针对铸造工艺做了多处优化，所有转角位置均设置了R2-R5的铸造圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，主体壁厚均匀控制在4mm，局部加强位置壁厚不超过6mm，符合铸造工艺的壁厚均匀性要求，减少铸造过程中的缩孔、缩松缺陷，提升毛坯成品率。

罐体的外观分色区域做了结构分区设计，橙色区域与灰色主体区域采用台阶式分界，后续表面处理时无需做复杂的遮蔽工艺即可完成分色喷涂，降低后续表面处理的加工成本。顶部锁扣结构采用与顶盖分体式的装配设计，锁扣零件可单独铸造加工，出现损坏时可单独更换，无需更换整个顶盖，降低后期维护成本。罐体底部设置了内凹式的防滑橡胶垫安装槽，安装3mm厚的防滑橡胶垫后，放置在光滑金属台面时不会出现滑移，同时可以缓冲放置时的冲击力，避免罐体内存放的精密元器件受到震动冲击。

在结构强度校核层面，针对提手位置做了10kg垂直拉力的模拟仿真，提手与顶盖连接位置的最大应力为120MPa，采用铸铝材质时完全满足强度要求，不会出现塑性变形；针对罐体侧壁做了1米高度跌落的仿真模拟，加强筋位置的最大变形量为0.3mm，卸载后可完全恢复，不会出现永久变形。密封配合面的粗糙度要求为Ra1.6，其余非配合面的粗糙度要求为Ra6.3，兼顾密封性能要求与加工成本控制。
