对称弧形支撑H形标识构件结构设计

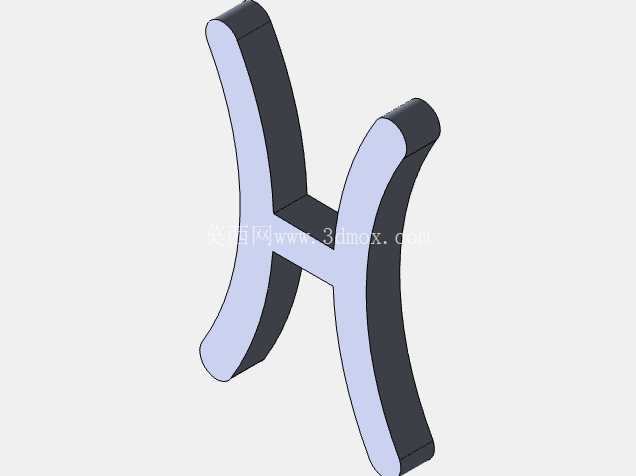

　　该构件为对称式H形弧形支撑结构，整体采用左右对称的双弧形竖臂搭配中部横向连接筋的构型，从实际应用场景来看，这类构件常作为标识展示类的支撑骨架使用，可适配品牌标识、公共导视标识的立体成型需求，在商业空间导视系统、品牌线下展示装置、公共区域标识立牌中都能见到同类结构的应用。从功能特性上看，双弧形竖臂的外弧面可直接作为标识字符的轮廓支撑面，无需额外拼接曲面构件，中部横向连接筋位于竖臂中段位置，既能够抵消两侧竖臂受外力时产生的形变力矩，也不会遮挡标识字符的视觉展示区域，整体结构没有多余的冗余设计，受力传递路径清晰。

　　设计过程中优先考虑了曲面的顺滑过渡，两侧竖臂的弧度采用等曲率圆弧设计，从竖臂顶端到底端的截面保持一致的矩形倒圆角构型，倒圆角半径适配整体构件的尺寸比例，既避免了锐边带来的安装安全隐患，也让曲面在光影下的过渡更自然，不会出现棱边反光不均的问题。中部连接筋与两侧竖臂的衔接处采用了大圆角过渡处理，能够有效降低铸造过程中该位置的应力集中风险，避免充型时出现冷隔、缩孔等铸造缺陷，同时也能提升构件整体的抗扭性能，当单侧竖臂受到侧向推力时，作用力可以通过过渡圆角顺畅传递到中部连接筋，再分散到另一侧竖臂上，不会在衔接位置出现应力断裂的隐患。

　　从安装边界来看，该构件的两个竖臂底端为平整安装面，可直接通过粘接、螺栓紧固的方式固定在安装基座上，安装时不需要额外设计适配的转接件，两个竖臂的顶端同样为平整端面，可根据实际使用需求加装顶盖或者直接作为标识的顶端轮廓。整体外形的横向跨度与竖向高度比例经过优化，在作为标识支撑时，不会出现重心过高导致的稳定性问题，竖臂的厚度经过受力校核，在满足标识展示所需结构强度的前提下，尽可能控制了构件的整体重量，降低安装基座的承重负载。

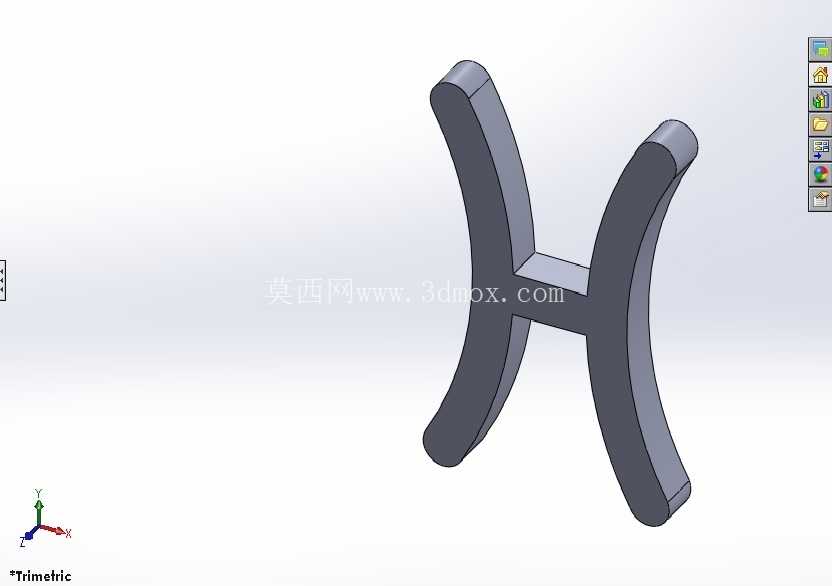

　　建模过程中采用了曲面拉伸与实体组合的方式构建整体构型，先绘制单侧竖臂的弧形轮廓路径，沿路径扫掠出等截面的竖臂实体，再通过镜像命令生成另一侧对称竖臂，最后绘制中部连接筋的截面轮廓，拉伸后与两侧竖臂做布尔合并，衔接位置的圆角在实体合并后统一处理，保证圆角过渡的一致性。这类结构在实际生产中采用铸造工艺成型时，拔模方向沿竖臂的轴向设置，不会出现倒扣结构，无需设计复杂的抽芯机构，能够有效降低模具的加工难度与生产成本，成型后的铸件经过简单的表面打磨处理即可进行后续的喷涂、电镀等表面工序，适配不同场景的外观需求。从实际使用的工况来看，这类构件多数应用在室内环境，部分户外使用的场景下，结构本身的对称构型也能保证各个方向的风阻载荷均匀分布，不会出现单侧受力过大的问题，中部连接筋的位置设置在竖臂的黄金分割点附近，既保证了结构强度，也不会破坏H形标识的整体视觉协调性，不会让观看者产生连接筋突兀的视觉感受。
