带音频感应功能的小型拟人机器人结构设计

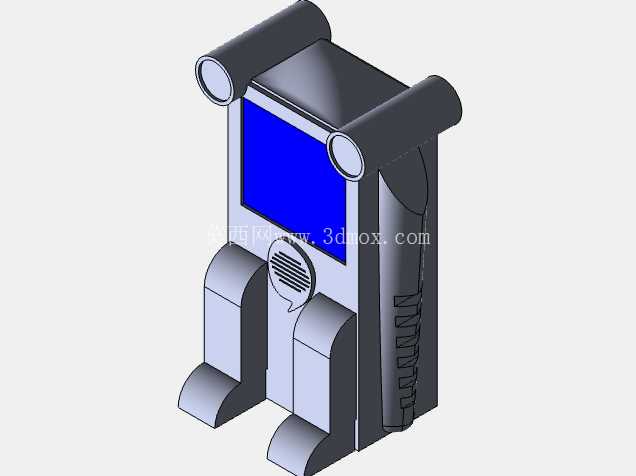

　　这款小型拟人装置的核心定位是桌面级声学交互载体，区别于常规工业搬运、焊接类机器人的重载刚性设计，整体结构围绕音频信号拾取、情绪反馈输出两个核心功能做布局，所有外露部件的排布都服务于声学交互的实际使用逻辑。从结构布局来看，头部两侧的圆柱形拾音模块做了30度仰角倾斜，这个角度是经过桌面使用场景测算的——当装置放置在离桌面高度15-20cm的位置时，拾音面刚好正对坐姿状态下使用者的发声方向，能最大程度减少桌面反射声波带来的信号干扰，拾音模块的外壳做了内凹式导音槽，不用额外加装防风棉就能过滤掉环境中横向流动的气流杂音，适配普通室内办公、居家桌面的使用环境。

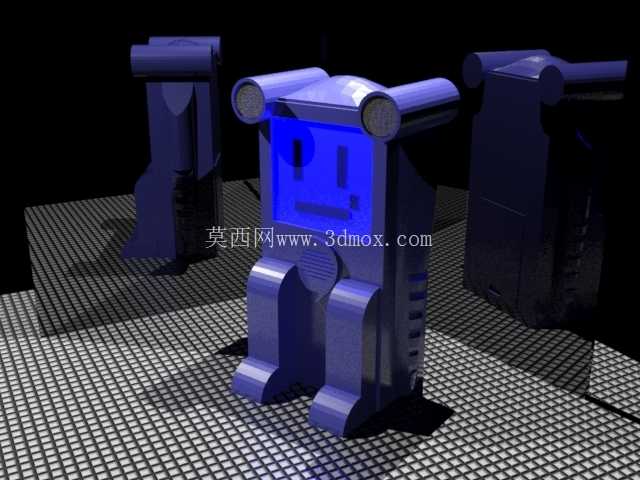

　　躯干正面的蓝色显示区域采用嵌入式安装结构，屏幕边框和主体外壳的配合间隙控制在0.2mm以内，既保证外观的整体性，也能避免日常使用中灰尘、泼溅的液体进入内部电路区域，屏幕下方的格栅状出声孔采用不等距排布，靠近中心位置的开孔直径2mm，向外逐渐缩小到1.2mm，这种开孔方式能让低频嘟嘟声的扩散角度更广，不会出现正对出声孔音量过大、侧面音量骤降的问题，刚好匹配情绪反馈时的声音传播需求。下肢部分做了简化的拟人化支撑结构，两个脚状支撑件的底部做了1.5mm深度的防滑胶条安装槽，不需要额外固定件就能让整体装置在光滑的桌面、亚克力台面上保持稳定，支撑腿和躯干的连接位置采用一体化折弯结构，没有额外的铰接转动部件，减少了装配工序的同时也避免了长期使用后连接位置松动的问题，整体站立状态下的重心落在两个支撑脚的中心连线中点，即使受到侧面轻微的碰撞也不会出现倾倒的情况。

　　躯干侧面的格栅状结构是内部电路的散热通道，每一条格栅的倾斜角度都做了45度向下设计，既能保证内部电路板的空气对流散热，也能防止灰尘、细小杂物从散热孔落入设备内部，散热通道的内侧预留了2mm的防尘网安装位，后续如果使用场景粉尘较多，可以直接加装防尘网不用改动主体外壳结构。从设计思路上来说，这款装置没有做多余的可动关节，所有结构都服务于音频感应的核心功能：当拾取到环境中超过设定分贝阈值的高分贝噪音时，内部控制模块会触发低频发声单元，输出低沉的嘟嘟反馈声，同时屏幕可以切换对应烦躁状态的显示内容；当拾取到节奏平缓的音乐类声波信号时，会触发高频发声单元输出明亮的嘟嘟声，屏幕同步切换放松状态的显示内容，整个反馈逻辑不需要复杂的机械动作就能完成情绪状态的传递，结构可靠性比带多关节运动的同类装置更高。外形尺寸方面，整体高度控制在120mm左右，宽度65mm，前后深度40mm，占用的桌面空间和普通便携水杯相当，不会过多挤占桌面的使用面积，安装边界上不需要预留额外的操作空间，因为所有功能都是自动感应触发，不需要人工手动操作按键，只需要在背部预留5mm的USB供电线插拔空间即可，背部的供电接口采用下沉式设计，插上线材后线材不会突出到主体轮廓之外，摆放时可以直接贴靠桌面挡板、显示器支架等障碍物，不用预留多余的后部空间。

　　结构细节上，所有外露的边角都做了R2的圆角处理，没有尖锐的棱角，日常拿取移动的时候不会划伤手部，外壳的壁厚统一设置为1.8mm，兼顾结构强度和注塑成型的工艺要求，不会出现壁厚不均导致的缩水、变形问题，拾音模块和主体的连接采用卡扣式结构，不需要打螺丝就能完成装配，后续如果需要更换拾音元件，只需要撬开卡扣就能拆开模块，维护便利性很高。出声孔的位置刚好和内部的发声单元对齐，单元和外壳之间预留了0.5mm的密封泡棉安装位，能避免声音在外壳内部形成共振，保证输出的声音清晰没有杂音。支撑脚的造型做了渐变的圆弧过渡，和下肢的支撑结构平滑连接，既保证拟人化的视觉效果，也不会因为造型突变产生应力集中的问题，长期放置不会出现支撑脚断裂的情况。
