帝国理工机器人学会卡通吉祥物结构设计

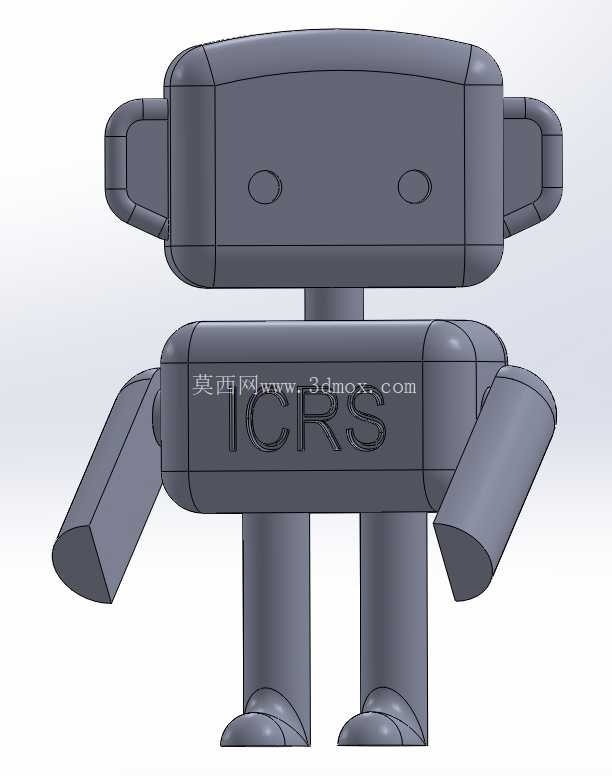

　　这款面向学术社团打造的小型机器人造型摆件，最初的设计出发点是适配桌面级熔融沉积成型设备的加工能力，整体采用无尖锐棱角的圆润块面化造型，所有外轮廓棱边均做了R2-R3的圆角过渡，既避免了打印过程中尖角翘边的问题，也契合社团面向公众科普时的亲和视觉定位。结构上采用分体式设计思路，将头部、躯干、四肢拆分为独立的加工单元，躯干与头部之间预留了直径3mm的销钉安装孔位，手臂与躯干的连接位置同样设置了同规格的转动副间隙，装配完成后头部可实现水平方向30度范围内的转动，两侧手臂可沿连接轴做上下45度的摆动，无需额外加装阻尼结构即可依靠打印件本身的配合摩擦力保持姿态固定，兼顾了把玩性与装配便捷性。

　　从安装边界来看，整体站立状态下的最大外轮廓尺寸控制在80mm60mm100mm以内，底部双脚做了1.5mm的加宽平面处理，放置在水平桌面时的重心投影完全落在双脚支撑面范围内，无需额外支撑底座即可保持稳定站立，不会出现侧翻问题。躯干正面预留了深度0.8mm的凹陷字符区域，可直接在建模阶段嵌入社团标识字符，打印时无需换料即可通过层纹差异呈现标识效果，也可后期通过填色处理强化标识辨识度。

　　在实际应用场景中，这类小尺寸造型件除了作为社团招新、学术交流活动的纪念周边外，也可作为铸造工艺教学的微缩验证模型，其分体式的结构设计刚好对应小型铸件的分模逻辑，圆角、拔模斜度的设置均符合小型铸铝件的工艺要求，可直接用于演示分模面选择、销孔定位等基础工艺要点。设计过程中特意将所有连接销的公差带控制在0.2mm的间隙范围内，既保证了FDM打印件的装配顺畅度，也适配硅胶翻模、低压铸造等小批量复制工艺的精度要求，无需二次修整即可完成零部件的装配。考虑到不同加工场景的适配性，所有壁厚均设置为2.5mm的均匀厚度，既避免了3D打印时的填充不足问题，也满足铸造工艺中最小壁厚的要求，不会出现浇不足、冷隔等铸造缺陷。

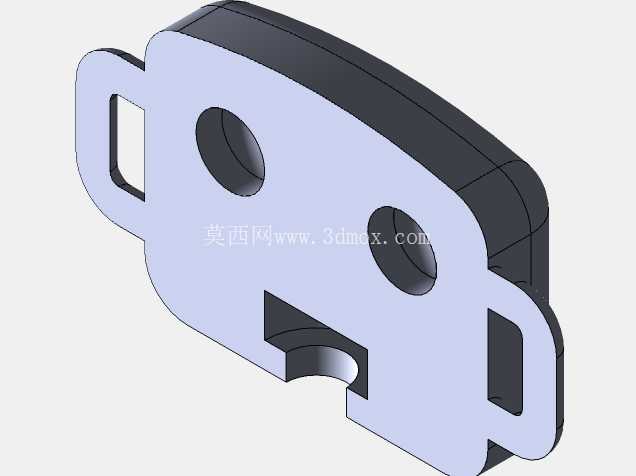

　　四肢与躯干的连接位置特意做了局部加厚处理，将该位置的壁厚提升至4mm，避免频繁转动把玩时出现连接部位断裂的问题。头部两侧的仿耳结构采用与头部一体化的设计，没有设置额外的拼接缝，减少了装配工作量的同时也避免了小尺寸零部件丢失的问题。整体造型没有设置内凹的倒扣结构，所有分模面均为平面，无论是3D打印时的支撑去除，还是铸造过程中的起模操作都十分便捷，不需要设计复杂的侧向抽芯结构，大幅降低了小批量生产的工艺难度。在细节处理上，眼部采用直径5mm的浅凹陷圆形结构，没有采用通孔设计，既保留了卡通化的视觉特征，也避免了通孔位置在铸造过程中产生的砂芯定位问题，简化了工艺步骤。
