三叶带滚珠轴承指尖陀螺结构设计

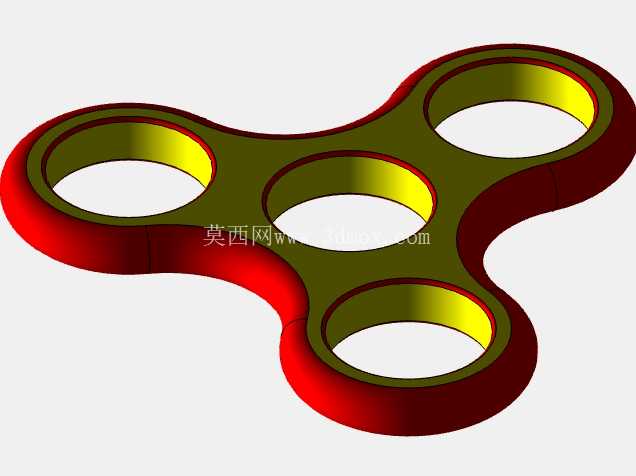

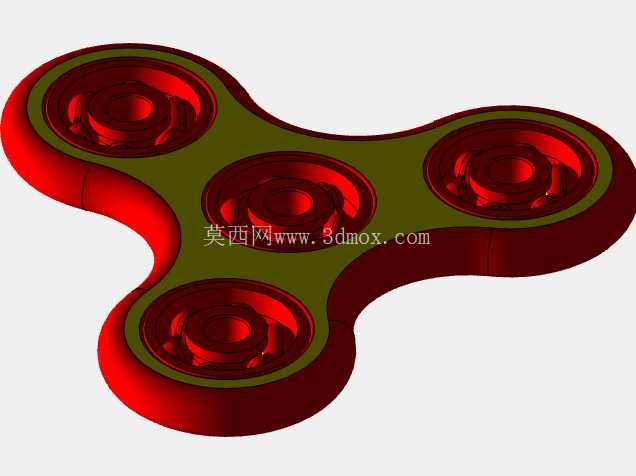

　　这款三叶式指尖陀螺的结构设计，核心围绕手持旋转的实际使用需求展开，三个叶瓣沿中心轴承座呈120度均匀分布，这种对称布局能在高速旋转时最大限度抵消径向偏心力，避免转动过程中出现抖动、晃动感，保证长时间旋转的稳定性。中心位置预留标准滚珠轴承安装位，轴承内圈与手指接触的端面做了圆弧过渡处理，捏持时不会硌手，外圈与三个叶瓣的连接部位做了加厚的加强筋结构，避免高速旋转时叶瓣根部因离心力出现形变甚至断裂。每个叶瓣的端部都设计了同心环形配重槽，槽体的深度和宽度经过配重计算，能够在不增加整体厚度的前提下提升边缘配重占比，延长单次旋转的持续时长，同时环形槽的结构也能在旋转时形成独特的视觉纹路，提升把玩时的观感。

　　整体外形采用全圆角过渡设计，所有棱边都做了R角处理，没有尖锐边角，手持把玩时不会划伤皮肤，也避免旋转过程中剐蹭衣物。从安装边界来看，中心轴承位适配市面上通用的微型深沟球轴承，轴承压入后通过叶瓣内侧的定位台阶实现轴向限位，不需要额外的粘接或者紧固件固定，装配时直接将轴承压入中心孔即可完成组装，拆卸维护也十分方便，用户可以根据自身需求更换不同精度等级的轴承来调整旋转手感和续航时长。这类指尖陀螺最初作为减压类手持玩具出现，主要应用场景是日常办公间隙的注意力调节、手部精细动作训练，也有部分爱好者将其作为EDC随身把玩件，在长时间伏案工作、思考时通过指尖的旋转动作缓解焦虑情绪，也能帮助使用者集中注意力。设计过程中首先要解决的是动平衡问题，三个叶瓣的质量偏差需要控制在极小范围内，否则旋转时会产生偏心振动，不仅影响旋转时长，还会让捏持的手指产生明显的震感，因此建模时每个叶瓣的实体特征完全参数化关联，调整单个叶瓣的配重槽尺寸时，另外两个叶瓣会同步更新，保证三个方向的质量分布完全一致。其次是握持的人机工程设计，中心轴承内圈的接触直径经过反复调整，直径过小会导致捏持时手指受力集中容易酸痛，直径过大则会增加整体重量，不方便随身携带，最终选定的尺寸适配大多数成年人的拇指与食指捏持范围，长时间捏持也不会产生明显的不适感。

　　叶瓣的外轮廓曲线采用连续的样条线过渡，从中心轴承座到叶瓣端部的厚度逐渐变化，靠近中心的位置厚度更大保证结构强度，端部厚度适当收窄配合配重槽实现重量分布的优化，整体重量控制在单手可以轻松持握的范围内，放在口袋里也不会有明显的坠感。从结构强度角度考虑，叶瓣与中心座的连接位置是应力集中区域，建模时特意将该位置的过渡圆角放大，分散离心力作用下的应力，避免长时间使用后出现连接部位开裂的问题，同时整体壁厚保持均匀，避免注塑或者3D打印加工时出现缩痕、变形等问题，不管是采用机加工、注塑还是3D打印的方式制作，都能获得较好的成型质量。

　　旋转时的阻尼感主要由中心轴承决定，设计时预留的轴承安装位公差经过合理设定，既不会因为公差过大导致轴承松动产生旷量，也不会因为公差过小导致轴承压入困难甚至压坏轴承外圈，用户组装时可以根据自身的手感偏好选择不同预紧力的轴承，喜欢顺滑手感的可以选择间隙稍大的轴承，喜欢稳定阻尼感的可以选择预紧力稍大的轴承。三个叶瓣的端部配重槽除了配重作用外，也可以作为装饰位，用户可以自行粘贴夜光贴、彩色装饰片等配件，实现个性化的外观定制，不需要修改主体结构就能获得不同的视觉效果。整体结构没有多余的零散零件，除了中心轴承外其余部分为一体化结构，组装步骤简单，不需要复杂的工具就能完成装配，日常使用时如果轴承进灰导致旋转不畅，只需要将轴承顶出进行清洁或者更换即可，维护成本极低。
