三叶配重轴承式指尖减压把玩结构

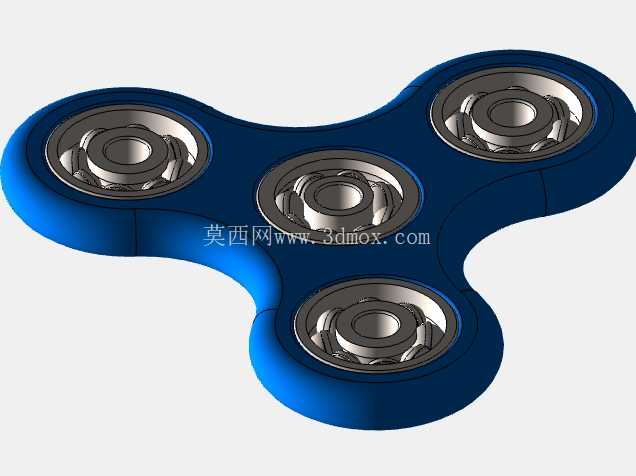

　　这款三叶式指尖把玩结构的设计，最初是从日常零散的减压需求切入的，很多一线车间的操作人员、伏案做结构设计的工程师，在长时间集中注意力后，都需要一个可以单手操作、不占用桌面空间的小物件来短暂放松神经，不需要额外的电源或者配套装置，揣在工作服口袋里就能随时取用。整个结构采用对称三叶片布局，三个叶片的末端各嵌入一套标准深沟球轴承作为配重，中心位置设置主承载轴承，手指捏住中心轴承的内外圈端面时，拨动任意一个叶片就能带动整个外圈结构绕中心持续转动，配重轴承自身也可以随转动产生小幅的自旋，进一步延长转动时长，同时带来更有层次的转动手感。设计过程中首先要解决的是动平衡问题，三个叶片的质心必须严格落在中心轴承的回转轴线上，否则高速转动时会产生偏摆，不仅会让转动时间大幅缩短，还会给捏持的手指带来额外的振感，影响使用体验。建模时先确定中心轴承的安装孔位尺寸，按照选用的标准轴承外径做0.02mm的过渡配合公差，保证轴承压入后不会出现松脱，同时避免过盈量太大导致轴承内圈变形卡滞。三个叶片的轮廓采用大圆角过渡，没有尖锐的棱角，一方面是避免日常把玩时划伤手指，另一方面圆角结构可以降低转动过程中的风阻，减少空气紊流带来的能量损耗。

　　叶片的厚度从中心向末端逐渐收窄，末端配重轴承的安装位做局部加厚，既保证轴承安装位有足够的结构强度，不会因为反复拆装轴承出现开裂，也能让整体的重量更多分布在远离回转中心的位置，利用转动惯量原理提升转动的持续性。整个结构的外轮廓最大回转直径控制在75mm左右，中心轴承的内孔直径适配成年人的拇指指腹尺寸，捏持时不需要刻意调整手指位置就能稳定固定中心部分，单手握持时不会超出手掌的边界，放在工装裤口袋里也不会因为棱角突出产生硌碰的不适感。材质选用上如果做量产版本，主体结构可以采用ABS注塑或者锌合金压铸，对应不同的重量需求，注塑版本重量更轻，适合长时间放在口袋里随身携带，压铸版本重量更大，转动惯量更高，转动时长更长，适合在桌面静置时把玩。

　　三个末端的配重轴承采用标准608轴承，和市面上常见的滑板、轮滑轴承通用，后期如果轴承进灰出现转动卡滞，可以直接采购标准件替换，不需要专门定制配件，降低了后期维护的成本。中心主轴承同样采用标准微型深沟球轴承，内外圈的端面做磨砂处理，增加和手指接触时的摩擦力，捏持时不会因为手指出汗出现打滑。叶片的表面做微弧面处理，和手指接触的边缘做R2的圆角抛光，即使长时间转动把玩，也不会在手指上留下压痕。结构设计时没有设置多余的卡扣或者可拆卸装饰件，所有部件都是通过过盈压装配合，日常使用过程中不会出现零件松脱掉落的情况，即使从一米左右的工作台高度掉落到水泥地面上，也不会出现结构碎裂或者轴承脱落的问题。

　　在实际的车间场景中，这类小结构也可以作为新员工做动平衡调试、公差配合练习的教学样件，通过调整三个叶片的配重块位置，可以直观展示动平衡偏差对转动稳定性的影响，也能让新员工直观理解过渡配合、过盈配合在实际装配中的差异。建模过程中所有的安装孔位都严格对应标准轴承的尺寸参数，没有做非标的自定义尺寸，保证所有配件都可以直接从标准五金件库中采购，不需要额外开模定制非标零件，大幅降低了打样和量产的成本。叶片的曲面过渡全部采用G2连续，注塑或者压铸生产时不会出现应力集中的位置，提升了零件的抗疲劳强度，即使反复受力也不会出现断裂的问题。
