国际象棋典当棋子修订版结构设计

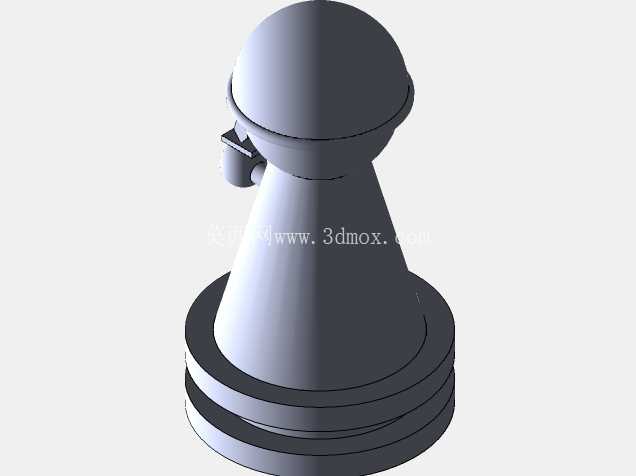

　　这款棋子造型的设计，最初是针对桌面棋类产品的精密铸造工艺需求展开的，在棋具生产的实际场景中，兵（典当）作为国际象棋里单套数量最多的棋子，对造型一致性、生产脱模顺畅度、批量加工的良率都有极高要求，不同于常规平面印刷或者简易注塑棋子，这款修订版造型兼顾了金属铸造、树脂翻模两类主流高端棋具生产工艺的适配性。从结构设计思路来看，整体采用回转体为基础构型，底部设置三层阶梯式凸台底座，最底层凸台直径为整款棋子的最大外径，这个尺寸边界是经过反复验证的：既保证棋子放置在棋盘格内不会超出标准55mm见方的棋格边界，又能让棋子重心落在底座中心轴线上，日常摆放、推移过程中不会出现侧翻问题，底座的三层阶梯结构一方面是还原经典国际象棋兵棋的视觉辨识度，另一方面在铸造脱模时，阶梯处的微小拔模斜度能够减少型腔内的抱紧力，不需要额外设置复杂的抽芯结构就能顺利出模，大幅降低模具加工的复杂度。

　　中部锥台段采用上窄下宽的渐变锥度，锥度控制在7°左右，这个角度刚好匹配砂型铸造、硅溶胶精密铸造的常规拔模角度区间，不需要额外做脱模斜度修正就能直接用于模具加工，锥台上部的环形凸缘是造型的分界结构，凸缘上方设置半球形顶部，半球直径与凸缘外径保持一致，让上部造型过渡顺滑无突兀棱角，避免铸造过程中出现尖角缺料、冷隔等缺陷。在侧面附加的小型凸耳结构，是这次修订版本的核心调整点，原版造型侧面凸耳与主体连接位置的圆角仅为R0.8，批量铸造时容易出现浇不足、连接位置断裂的问题，这次修订将连接圆角加大到R2.5，同时将凸耳的厚度从1.2mm增加到1.8mm，既保留了经典造型的识别特征，又提升了零件的结构强度，即便是采用锌合金压铸或者低温合金铸造，也不会出现凸耳脱落、充型不完整的问题。

　　从安装与使用的边界条件来看，整款棋子的总高度控制在42mm，最大底座直径为22mm，整体重量控制在35g左右（采用锌合金材质时），这个重量刚好匹配高端棋具的握持手感，推移时不会因为过轻易位，也不会因为过重划伤棋盘表面，底部平面预留了0.2mm的粘贴余量，用于后续粘贴绒布防滑垫，不需要后续二次机加工就能直接完成后处理工序。在实际生产场景中，这款造型可以直接适配一模多腔的铸造模具布局，因为整体结构无倒扣、无复杂内凹结构，模具分型面设置在底座最下端平面，分型顺畅无飞边难清理的位置，浇口可以设置在底座侧面边缘，去除浇口后打磨痕迹可以隐藏在底座阶梯的缝隙位置，不会影响棋子正面的外观质量。

　　针对树脂翻模的小批量定制场景，这款造型的壁厚均匀性控制在2.2mm±0.1mm，不会出现局部壁厚过厚导致的缩孔、气泡问题，也不会因为壁厚过薄导致翻模时模具容易损坏。从功能特性上看，这款棋子造型没有多余的装饰性结构，所有曲面过渡都采用G1连续以上的顺滑连接，日常使用时不容易积灰，擦拭清洁方便，没有尖锐棱角，即便作为儿童使用的棋具配件也不会出现划伤风险。在建模过程中，所有回转面都采用旋转特征生成，侧面凸耳采用拉伸加圆角过渡，没有零碎的碎面特征，导入各类CAM加工软件时不会出现破面、特征丢失的问题，模具加工时可以直接提取曲面生成刀路，不需要额外的几何修复工作，大幅缩短模具开发的周期。
