复古双翼螺旋桨玩具飞机结构设计

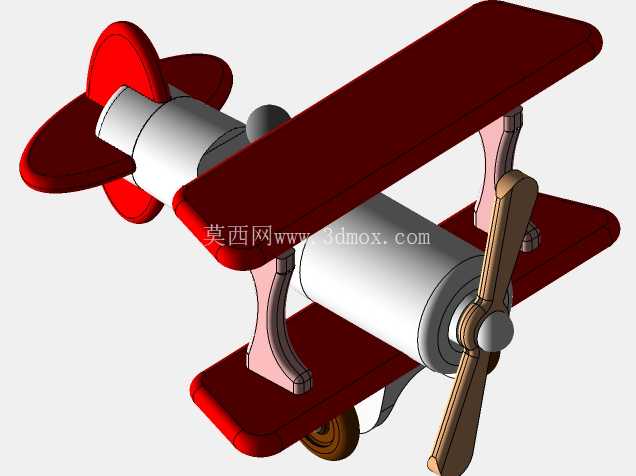

这款双翼螺旋桨玩具飞机的结构设计，核心围绕小尺寸玩具的装配便利性与把玩安全性展开，整体采用上下双层机翼的经典复古布局，区别于单翼航模的结构逻辑，双层机翼通过左右两组对称的支撑立柱完成连接固定，支撑立柱做了圆弧过渡处理，没有尖锐棱角，适配儿童手持把玩的安全需求。从实际应用场景来看，这类结构既可以作为桌面装饰摆件的原型，也可作为儿童益智拼装玩具的基础结构，还能用于铸造工艺教学的演示样件，验证小型薄壁铸件的充型与脱模流程。

设计过程中优先考虑了部件的拆分合理性，将整机拆分为机头螺旋桨组件、前后机身段、上下机翼、支撑立柱、尾翼组、起落架七个独立模块，每个模块的连接部位都做了定位止口设计，不需要额外粘接即可完成卡接装配，降低拼装门槛。机头位置的螺旋桨采用单轴铰接结构，预留了0.2mm的转动间隙，装配完成后可在外力作用下自由转动，还原真实螺旋桨飞机的动态特征，螺旋桨叶片做了加厚处理，厚度达到2.5mm，避免把玩过程中出现断裂变形的问题。尾翼组采用垂直尾翼加水平尾翼的常规布局，垂直尾翼与水平尾翼一体成型，直接卡接在机身后段的定位槽内，装配后无明显缝隙，整体外观完整性较好。

机身主体采用两段式圆柱结构，前后段通过止口定位拼接，圆柱直径统一为18mm，整体机身长度控制在120mm范围内，上机翼长度为135mm，下机翼长度为110mm，上下机翼的垂直间距为32mm，这个尺寸比例既还原了早期双翼飞机的视觉比例，也控制了整体模型的占用空间，放置在常规桌面不会占用过多位置。起落架采用单轮前置布局？不对，是前三点？不，这款模型的起落架设置在机身下机翼下方，采用两个小直径滚轮，滚轮直径为12mm，滚轮中心预留了1.5mm的销轴安装孔，销轴与起落架支架采用过盈配合，滚轮可绕销轴自由转动，推动整机时可实现平滑滑行，滚轮边缘做了圆角处理，不会划伤桌面漆面。

从铸造工艺适配性来看，所有部件的壁厚都控制在1.8-2.5mm之间，没有出现壁厚突变的位置，避免铸件冷却过程中出现缩孔、缩松缺陷，所有外表面的转角都做了R0.8-R1.5mm的圆角过渡，既减少了铸造过程中的应力集中，也避免了尖锐边角带来的安全隐患。部件的脱模斜度统一设置为1.5°，没有倒扣结构，不需要设计复杂的抽芯机构，简化了模具结构，降低了模具制造成本，适合小规模批量生产。支撑立柱与上下机翼的连接位置，设计了方形定位凸台，凸台高度为1.2mm，与机翼上的定位凹槽间隙配合，装配时可快速定位，不会出现装偏、错位的问题，装配后连接强度足够，正常把玩过程中不会出现松脱。

色彩分区上，机翼、尾翼、起落架支架采用统一的红色系，机身主体为银灰色，螺旋桨为仿木色，滚轮为棕褐色，不同部件的色彩分区清晰，不需要复杂的分色工艺即可实现较好的视觉效果，也方便儿童识别不同的装配部件。整体结构没有细小易脱落的零件，最小的零件为起落架销轴，直径1.5mm长度8mm，与支架过盈配合后连接牢固，不会出现儿童误食的风险，符合玩具安全的相关设计要求。在结构验证阶段，针对机翼的受力情况做了简化校核，上机翼在中部施加10N的垂直压力时，最大变形量不超过0.3mm，不会出现永久变形，满足日常把玩的强度需求。螺旋桨的转动阻尼经过优化，既不会过松导致随意晃动，也不会过紧导致无法转动，轻轻拨动即可转动3-5圈后自然停下，把玩手感较好。尾翼与机身的连接位置做了加强筋设计，加强筋厚度1mm，高度2mm，避免尾翼受到侧向力时出现断裂。整体模型的所有外露面都没有设置分型线的明显凸起，分型线都设置在部件的边角位置，后续打磨处理工作量小，可有效提升生产效率。
