线性转斜倚运动机械机芯斜倚机构

在铸造生产的型芯移位、斜向抽芯以及工装夹具的姿态调整场景中，这类线性运动转斜倚运动的转换组件，是解决直线动力输出与斜向执行动作不匹配问题的核心结构单元。很多现场调试过压铸线、重力铸造线的工程师都遇到过类似问题：气缸、电动推杆这类常规直线执行件只能沿固定轴向输出推力或拉力，但实际生产中，型芯的抽出、靠模的让位往往需要沿与安装基准呈固定夹角的方向动作，若额外增加斜向安装的动力单元，不仅会挤占模架周边的安装空间，还会提高管路布线、电气接线的复杂度，后期维护时也容易因为多动力源的同步误差导致动作卡滞。

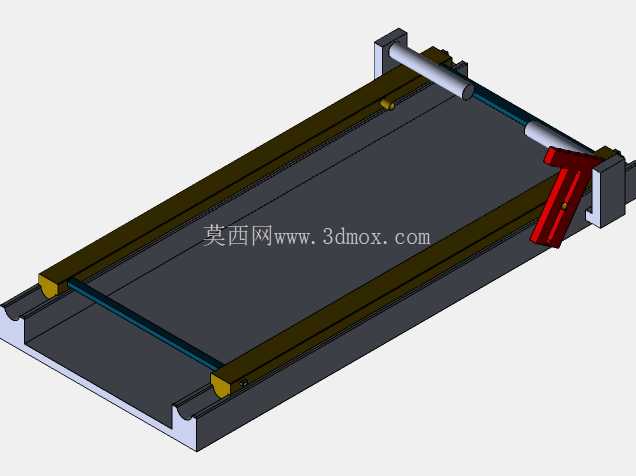

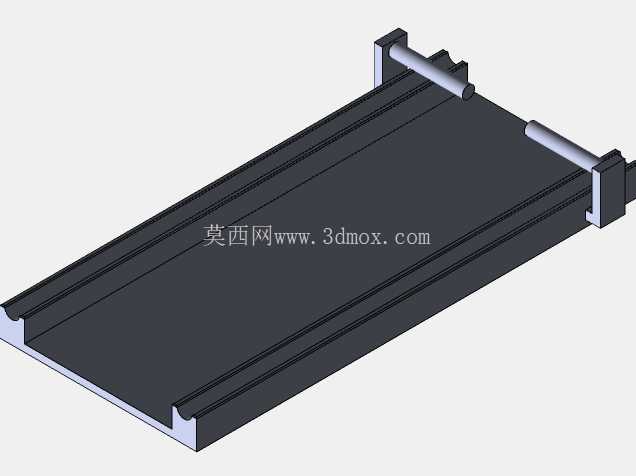

这套机构的设计思路，本质是通过刚性连杆与导向槽的配合，将输入端的直线位移精准映射为输出端的斜向复合位移，不需要额外增加动力源，仅靠输入端的单一直线动作，就能带动执行端完成沿预设斜角的进给与退回。从结构组成来看，主体采用双平行槽钢作为基础承载导轨，导轨的安装基准面做了铣平处理，能够直接通过螺栓固定在模架的安装平面上，不需要额外加工适配垫板，安装时只要保证导轨轴向与输入端动力的输出方向平行，就能避免运行过程中的侧向卡滞。导轨内侧设置了两段不同角度的导向滑槽，滑槽的表面做了硬化处理，耐磨性能能够满足铸造车间长期高频往复动作的使用需求，不会因为金属碎屑的轻微磨损就出现导向精度超差的问题。

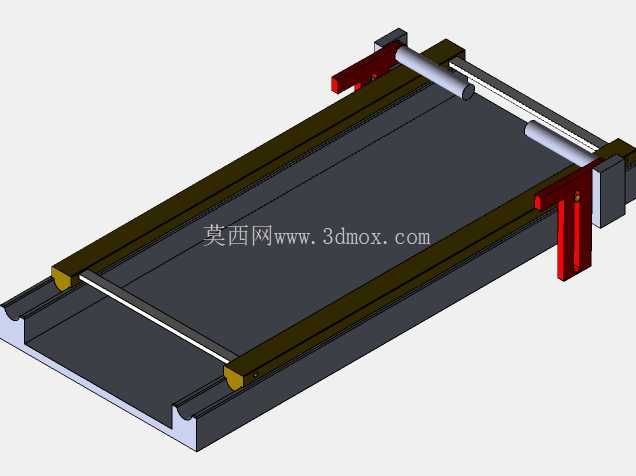

连接滑块部分采用了分体式装配结构，滑块与滑槽配合的面镶嵌了自润滑铜套，不需要频繁加注润滑脂就能保持顺畅滑动，即使在铸造车间多粉尘、高温的工况下，也能降低维护频次。输出端的T型执行块直接与需要动作的型芯或者靠模连接，连接位置设置了长条形调节孔，能够根据实际安装需求微调执行块的初始位置，补偿零件加工带来的尺寸误差，不需要对零件进行二次锉修就能完成装配调试。

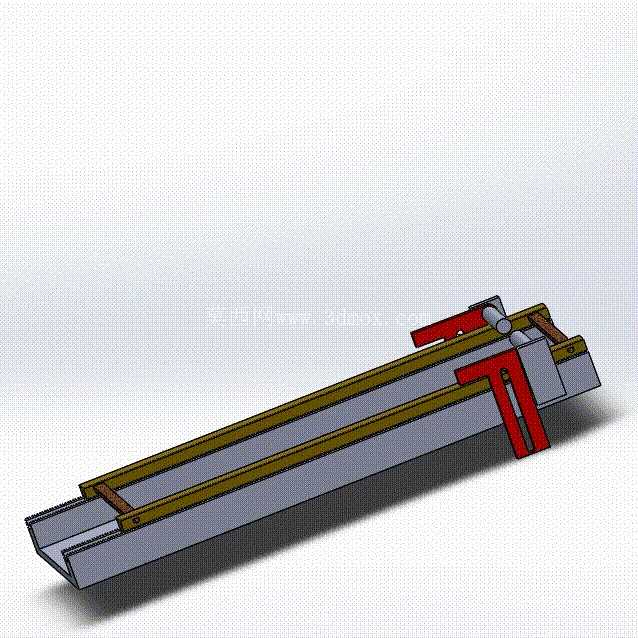

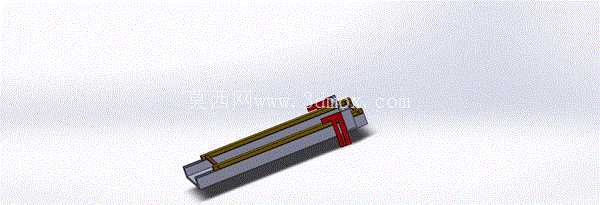

从安装边界来看，整套机构的总长度适配常规中小型压铸模具、重力铸造模具的模架内部安装空间，宽度方向不会超出模架的侧装基准面，输入端的连接头可以直接与标准气缸的活塞杆端、或者斜导柱的驱动端连接，不需要额外制作过渡连接头。动作逻辑上，当输入端沿导轨轴向做直线进给时，滑块首先沿直滑槽段移动，待移动到斜槽段位置时，会在斜槽的导向作用下，带动输出端的执行块沿预设的斜角方向偏移，整个动作过程是连续平滑的，没有明显的冲击拐点，不会因为动作突变导致型芯表面出现拉伤，或者带动铸件产生位移偏差。

很多工程师在设计类似斜抽芯机构时，容易忽略导向槽的角度与行程的匹配关系，要么斜角设计过大导致输入端需要的推力成倍增加，要么行程预留不足导致斜向移动距离不够，出现型芯抽不出、让位不彻底的问题。这套机构的导向槽角度是经过运动学仿真验证的，斜角取值兼顾了推力负载与行程需求，输入端只需要常规规格的直线动力就能带动输出端完成全行程动作，不会出现动力不足卡滞的情况。同时，机构的所有运动副都设置了防尘挡边，能够阻挡铸造过程中产生的金属飞边、砂粒进入滑槽配合面，减少运动磨损，延长整套机构的使用寿命。在实际装配过程中，只需要先将导轨组件固定在模架的对应安装位，再装入滑块与输出执行块，最后连接输入端的动力件，就能完成整套机构的安装，调试时只需要通过输入端的行程限位调整斜向输出的终点位置，就能适配不同的斜向移动距离需求，不需要对机构主体结构进行修改，适配性较强。
