日常接触的拼接类积木核心单元,就是这类带规则凸点的矩形块体,很多人只知道它能拼搭造型,却很少关注其结构设计背后的工程逻辑。先从实际应用场景说起,这类积木块除了作为民用玩具的基础单元,在工业领域也常被用作快速搭建工装夹具的临时定位件、教学演示用的模块化结构载体,甚至部分实验室的简易测试台架,也会用高精度加工的同款结构块做快速拼接,省去大量定制机加件的周期。

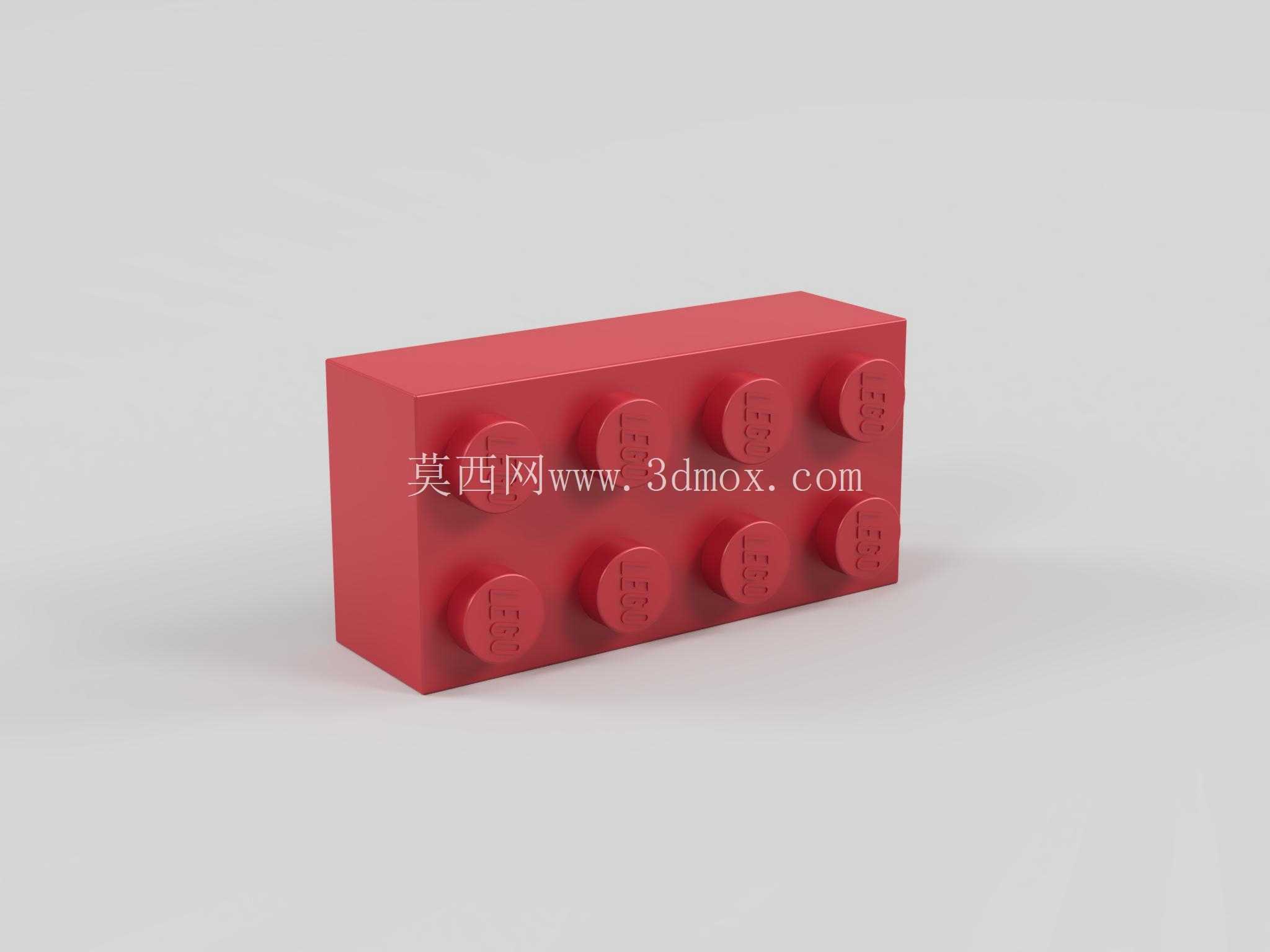

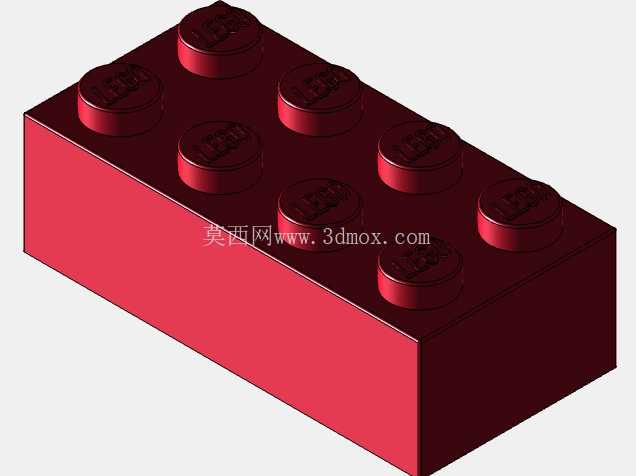

从功能特性来看,块体上表面的8个凸点采用2行4列的等距排布,凸点的直径、高度以及相邻凸点的中心距都经过严格的公差匹配,保证不同批次生产的块体都能实现过盈配合的互锁效果,既不会因为间隙过大出现拼接松脱,也不会因为过盈量太大导致拆卸困难。块体的侧壁做了微小的拔模斜度,这是考虑到注塑或者铸造脱模的工艺需求,同时侧壁的平直度公差控制在0.05毫米以内,保证多块拼接时侧面不会出现明显的阶差,拼搭大面积平面结构时能保持整体平整度。

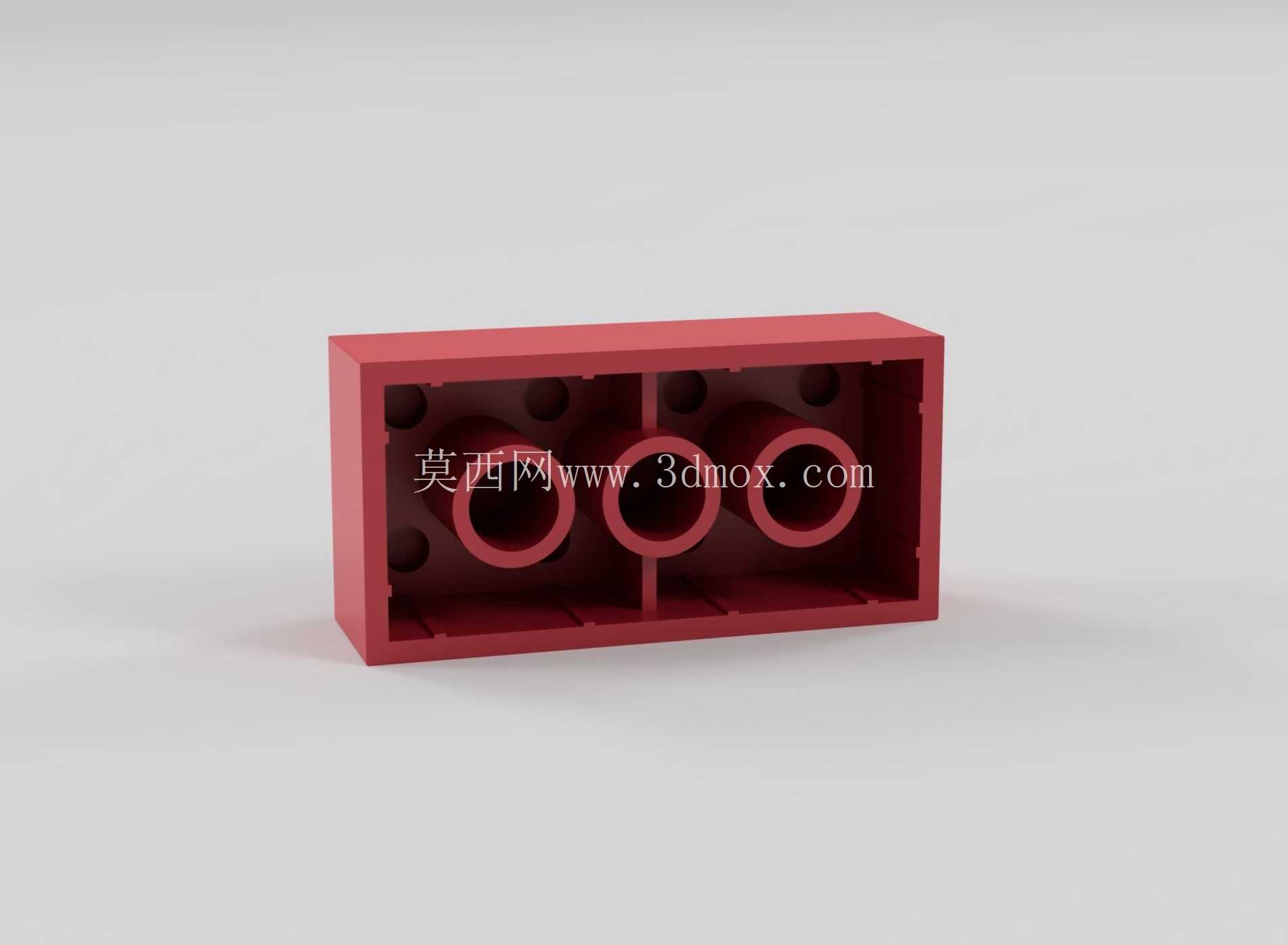

设计思路上,首先要确定的是凸点与下方凹槽的配合尺寸,凸点的外径要略大于块体底部凹槽的内径,利用塑料或者铸造金属的微小弹性变形实现卡紧,同时凸点顶部做了微小的圆角过渡,既可以在拼接时起到导向作用,避免硬对位刮伤配合面,也能减少长期插拔造成的凸点边缘磨损,提升零件的重复使用寿命。块体的内部并非实心结构,而是采用了加强筋布局,在保证整体结构强度的前提下尽可能减少材料用量,降低生产过程中的原料消耗,同时也能避免实心结构在冷却过程中出现的收缩变形,保证块体底面的平面度,让拼接后的结构不会因为底面翘曲出现晃动。

再说到外形尺寸与安装边界,这款积木块的宽度为15.8毫米,长度为31.8毫米,整体高度为9.6毫米,凸点突出块体上表面的高度为1.8毫米,这个尺寸刚好能让凸点完全嵌入相邻块体底部的凹槽内,拼接后两个块体的贴合面间隙小于0.1毫米,不会出现明显的拼接缝隙。在做模块化搭建时,单块的安装边界需要考虑相邻块体的占位,沿长度方向拼接时,每增加一块的有效延伸长度为15.8毫米,沿宽度方向拼接时每增加一块的有效延伸宽度为7.9毫米,这个尺寸模数是整个积木拼接体系的核心,所有同系列的零件都遵循这个模数设计,才能实现任意组合的拼搭效果。

从工艺实现的角度看,如果是采用铸造工艺生产这类零件,模具的分型面会设置在块体底面与侧壁的交接位置,凸点部分位于定模,内部的加强筋与凹槽位于动模,脱模时顶针会作用在块体内部加强筋的交汇位置,避免在外观面留下顶针痕迹。拔模斜度的设置会根据不同的铸造材料调整,铸铝件的拔模斜度可以设置得更小,锌合金件则可以适当加大,保证脱模时不会拉伤零件表面。另外,块体的所有棱边都做了0.2毫米的圆角处理,一方面是避免生产过程中锐边割手,另一方面也能减少铸造时的应力集中,降低零件在受力时出现边角开裂的概率。

在实际的结构验证过程中,这类块体需要做插拔寿命测试,经过上千次的拼接拆卸后,凸点的磨损量要控制在0.02毫米以内,才能保证配合的松紧度不会出现明显变化。同时还要做侧向受力测试,当两个拼接好的块体受到垂直于拼接面的侧向力时,要能承受一定的拉力不会脱开,这就要求凸点与凹槽的配合过盈量经过反复调校,过盈量太小会导致连接强度不足,过盈量太大则会导致拼接拆卸需要的力过大,影响使用手感。很多人觉得这类积木块结构简单,实际上每一个尺寸的确定都经过了大量的测试验证,小到凸点顶部的圆角大小,大到块体的整体壁厚,都有明确的工程依据,这也是这类模块化拼接结构能实现通用互换的核心原因。
