Traxxas Rustler遥控车底盘悬挂结构

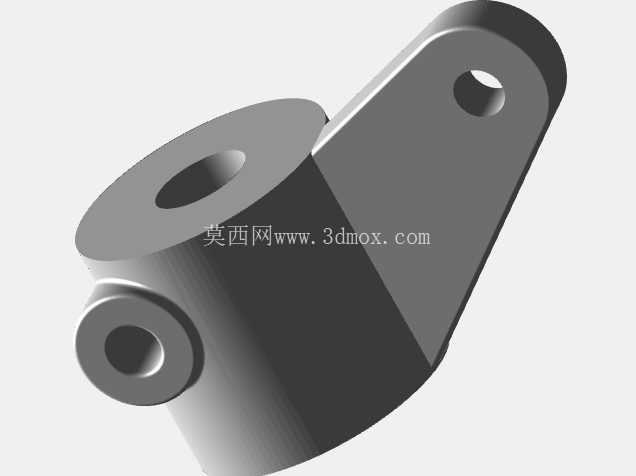

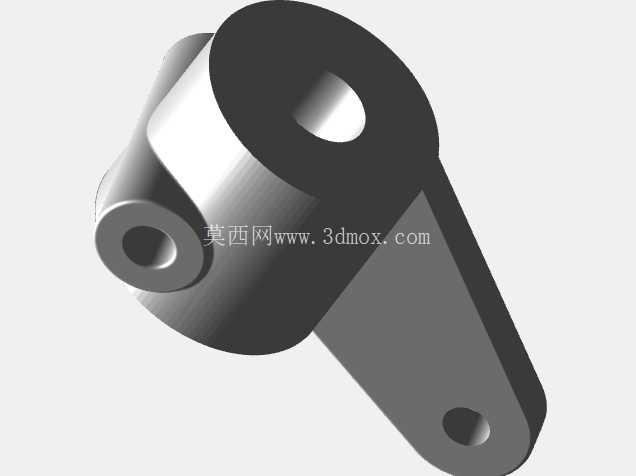

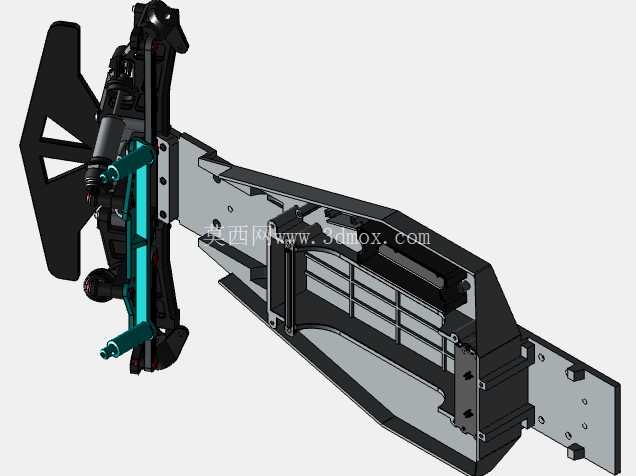

　　这套逆向完成的Traxxas Rustler遥控车底盘悬挂组件，核心服务于RC越野模型车的改装、维修以及同类型小型越野载具的结构验证场景，不少RC玩家在车辆撞损后找不到匹配替换件，或是想要调整底盘通过性、悬挂行程时，这套拆解后的结构件就能直接作为测绘参考，省去反复拆车测量的麻烦。从结构功能来看，这套组件覆盖了前悬挂摇臂、车身主托盘、转向连接臂几个核心部分，前悬挂的摇臂采用了上下双支点的铰接设计，配合青色标识的避震安装位，能够在车辆飞跃落地、碾压碎石路面时，将轮端受到的冲击通过摇臂传导至避震器，避免硬连接的底盘直接受冲击出现断裂。

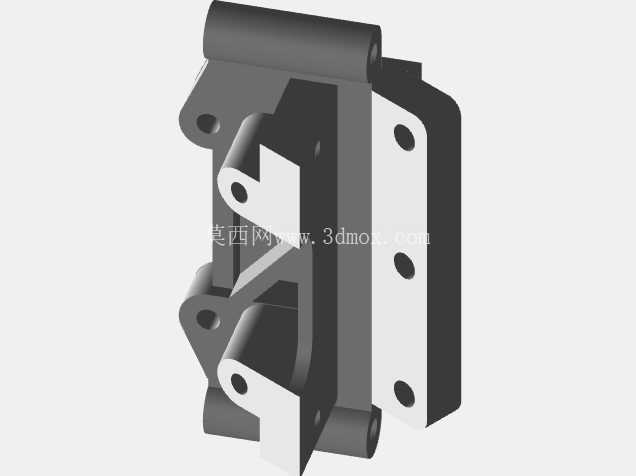

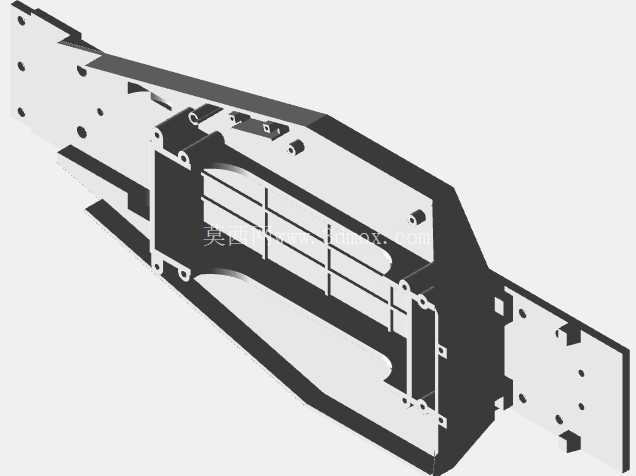

　　车身主托盘作为整个组件的承载基体，预留了多个规则排布的安装孔位，既可以固定电调、电池、接收机这类电子元件，也能和前后悬挂、传动机构完成精准对接，孔位的公差控制在0.1mm以内，避免安装后出现部件错位、传动卡顿的问题。在设计思路上，逆向过程中优先保留了原厂件的受力结构特征，比如摇臂和车身连接的铰接座位置做了局部加厚处理，这个位置是车辆行驶过程中应力最集中的区域，原厂件在剧烈撞击下往往就是从铰接座根部开裂，逆向建模时特意保留了这个位置的加强筋结构，同时没有额外增加不必要的壁厚，避免整车重量上升影响动力表现。悬挂部分的转向连接臂采用了镂空设计，在保证结构强度的前提下尽可能降低簧下质量，让车轮在颠簸路面的跟随性更好，转向响应更灵敏。

　　从安装边界来看，前悬挂摇臂的最大摆动行程预留了15度的上跳空间和10度的下探空间，能够适配原厂尺寸的越野轮胎，不会出现轮胎蹭到轮拱或者底盘的情况；车身托盘的安装孔位完全匹配Traxxas Rustler原厂的孔距标准，不需要额外打孔就能直接替换原厂损坏的底盘件，托盘边缘做了1mm的倒角处理，避免安装时划手，也能减少应力集中导致的边缘开裂。这套结构件导出的STL文件可以直接用于3D打印制作替换件，也能导入仿真软件中做整车的动力学仿真，测试不同避震硬度、不同摆臂长度下的车辆行驶姿态，对于RC模型改装爱好者来说，不需要自己拆解整车测绘，就能直接在三维模型上调整参数，验证改装方案的可行性。

　　在实际使用场景中，不少小型无人地面载具的开发也会参考这类成熟的RC车底盘结构，因为Traxxas Rustler的悬挂结构经过了大量实际越野场景的验证，可靠性足够，直接参考这套结构做等比例放大或者缩小，能够大幅缩短小型载具的开发周期，不需要从零开始验证悬挂的受力合理性。建模过程中对每个铰接位置的配合间隙都做了还原，摇臂和铰接轴之间预留了0.2mm的配合间隙，既不会因为间隙过大出现松旷，也不会因为间隙过小导致转动卡滞，安装后不需要额外打磨就能顺畅活动。车身托盘上的格栅结构除了减重之外，还能给电调、电池这类发热元件留出通风散热的空间，避免长时间行驶后电子元件因为积热出现性能下降或者烧毁的问题。前悬挂的防撞安装位也做了结构还原，能够直接匹配原厂的防撞组件，在正面撞击时先通过防撞件吸收一部分冲击力，再通过摇臂传导分散，减少底盘主体受到的冲击。
