田宫15424双层便携式工具收纳坑结构设计

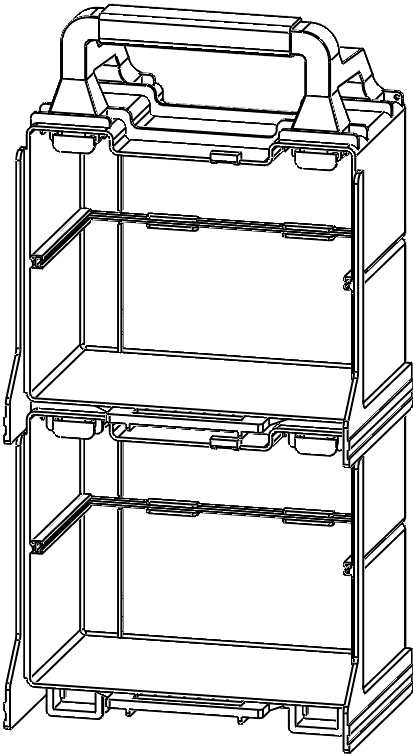

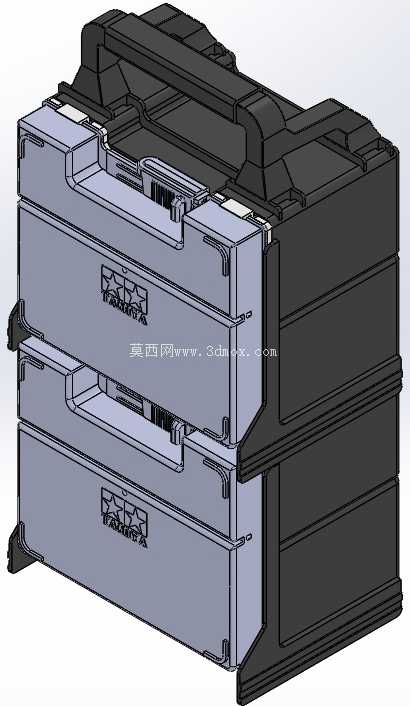

　　这款双层堆叠式便携收纳结构，最初面向模型制作场景的零散配件、小型工具收纳需求开发，实际可延伸覆盖电子维修、手工创作、户外小零件携带等多类需要规整小型物件的使用场景，解决零散小物易丢失、携带时混放杂乱、取用效率低的实际痛点。从结构设计逻辑来看，整体采用上下两层独立抽拉屉体加外部防护框架的组合形式，外部框架采用高强度硬质结构设计，边角做了加厚防撞处理，能够在携带、堆叠放置过程中承受外部冲击，避免内部屉体受挤压变形，同时框架两侧设置的导向限位结构，能够保证屉体抽拉过程顺滑无卡滞，完全拉出时也不会出现滑脱掉落的情况，不需要额外加装锁止结构即可实现抽拉行程的硬限位，减少了多余零件的使用，降低整体装配复杂度。

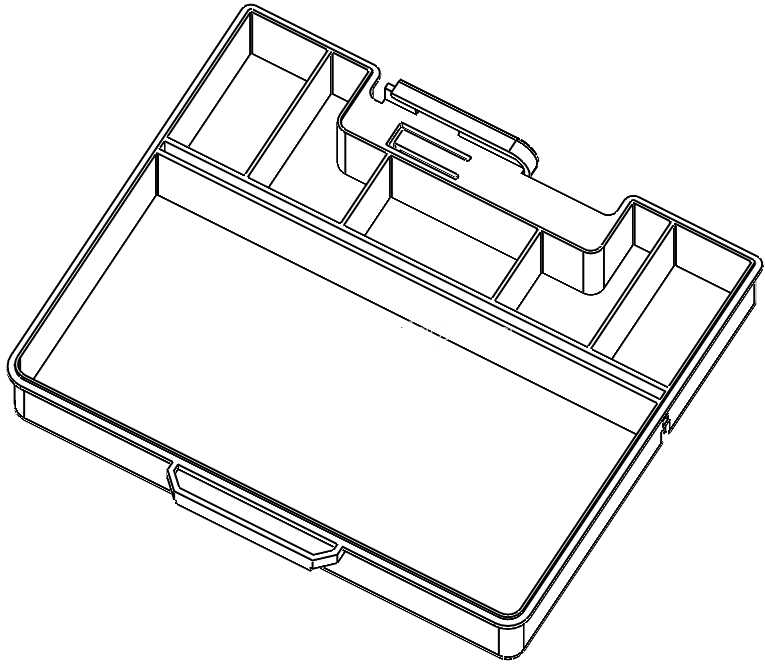

　　上下两层屉体采用等尺寸模块化设计，单屉内部空间做了分区预留，使用者可根据存放物件的尺寸自行调整分隔方案，既可以放置尺寸稍大的模型剪、镊子、笔刀等长柄工具，也可以收纳螺丝、螺母、模型零件、电子元器件等小型零散物件，屉体正面的内凹式抠手结构与外框表面齐平，不会在携带过程中出现勾挂背包、衣物的问题，同时抠手的深度符合人体工程学设计，戴薄手套操作时也能顺利抠开屉体。外形尺寸方面，整体结构的长宽比适配常规背包的侧袋、主仓内部尺寸，厚度控制在双层堆叠后不占用过多竖向空间，能够轻松放入日常通勤背包、工具包内，外框顶部设置的一体化提手结构，与外框主体做了等强度连接，承重范围覆盖满装小零件后的整体重量，单独手提携带时不会出现结构断裂、变形的问题。

　　设计过程中重点考虑了不同使用场景下的适配性，比如桌面放置时，底部的四个凸起支脚能够让整体结构与桌面保持微小间隙，避免桌面水渍、污渍直接接触屉体底部，同时支脚的位置刚好对应上层结构的底部凹槽，多个相同结构堆叠放置时能够实现上下嵌合，不会出现滑动倾倒的问题，适合在工作室、维修工位上多层堆叠存放不同类别的小零件。结构的壁厚设计经过反复校核，在保证整体结构强度的前提下尽可能控制壁厚，降低整体自重，避免空箱状态下就带来过多的携带负担，同时所有的棱边都做了圆角过渡处理，没有尖锐的直角结构，携带和使用过程中不会划伤手部、勾刮其他物品。上下两层屉体与外框的配合间隙控制在合理范围，既不会因为间隙过小导致温度变化出现胀死无法抽拉的问题，也不会因为间隙过大导致抽拉过程晃动、携带时屉体意外滑出，不需要额外加装卡扣即可实现闭合状态下的自限位，日常携带时哪怕出现倾斜、倒置的情况，屉体也不会自行滑出导致内部零件散落。从实际使用的角度出发，这款结构没有设计多余的装饰性结构，所有的造型特征都服务于功能需求，外框侧面的加强筋结构既提升了框架的抗扭强度，也能够作为手持时的防滑结构，手持搬运时增加摩擦力避免打滑掉落。

　　屉体内部的底面做了细微的防滑纹理处理，放置在内部的小零件不会因为携带过程中的晃动出现随意滑移、碰撞产生异响的问题，同时纹理的深度较浅，不会残留灰尘、碎屑，日常清理时只需要用软布擦拭即可，维护难度极低。针对模型制作场景的特殊需求，屉体的材质适配常规的塑料成型工艺，表面可以耐受模型制作常用的胶水、油漆的轻微腐蚀，不小心沾染涂料、胶水后可以用溶剂擦拭清理，不会出现表面被腐蚀发花的问题。整体结构的装配不需要额外的紧固件，所有部件都通过卡扣结构实现组合，生产装配效率高，后期如果出现部件损坏，也可以单独更换损坏的屉体或者外框部件，不需要整体报废，提升了产品的全生命周期使用寿命。在安装边界的考量上，这款结构不需要额外的固定安装件，既可以单独作为便携收纳盒使用，也可以嵌入到定制的工作台储物格、工具柜抽屉内作为分区收纳模块使用，外框的外形尺寸公差控制严格，嵌入安装时能够与安装位紧密贴合，不会出现晃动、间隙过大的问题。
