JBL Clip4便携蓝牙音箱外观结构设计

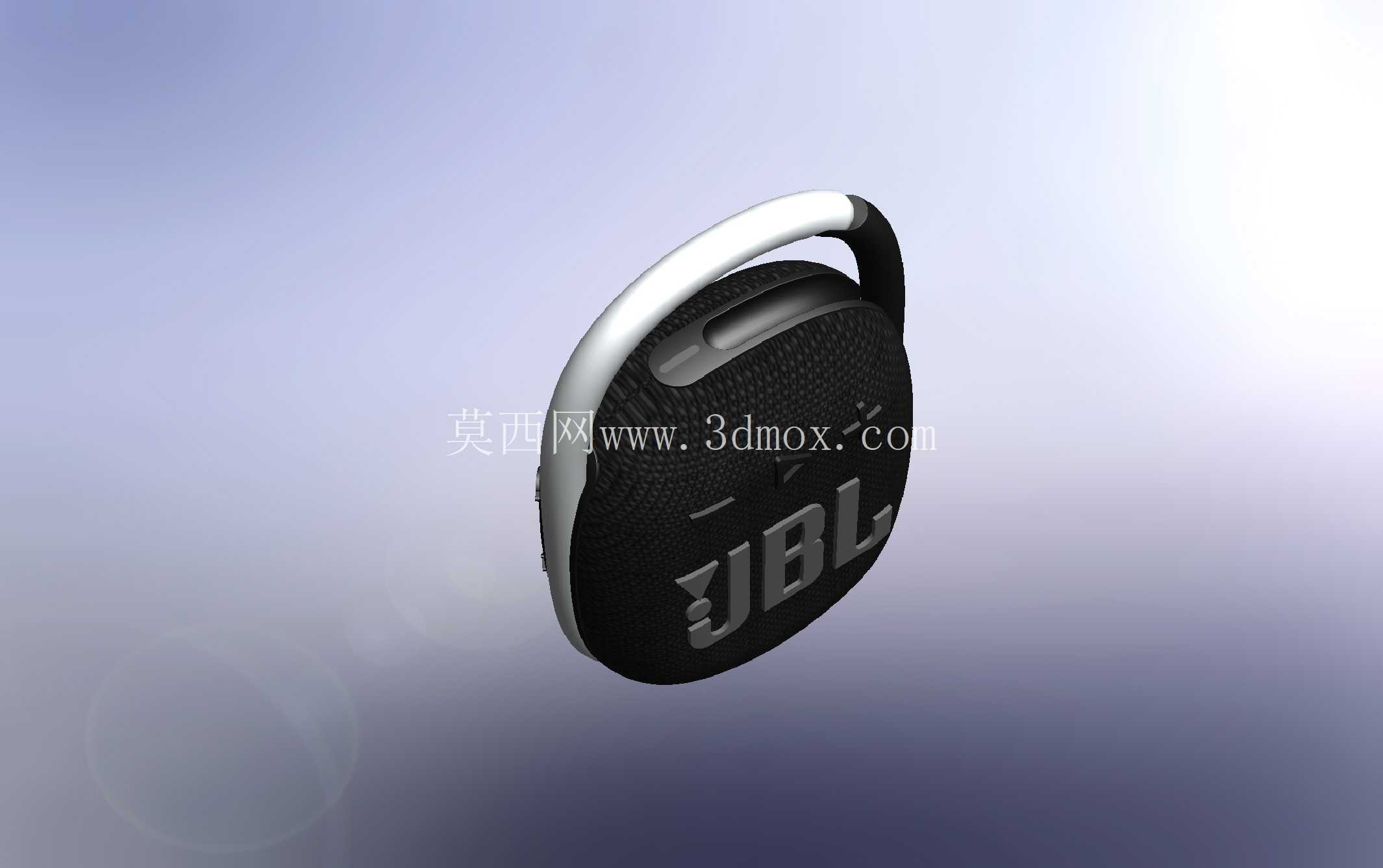

本次呈现的挂扣式便携蓝牙音箱结构模型，还原了消费电子领域户外音频设备的典型设计逻辑，从实际使用场景倒推结构与外形的适配性，是便携数码产品结构设计的典型参考案例。从户外出行的实际使用需求来看，这类音箱的核心使用场景覆盖徒步露营、短途通勤、户外小聚等场景，用户对设备的核心诉求集中在便携挂载、防磕碰、握持手感友好这几个维度，因此设计阶段首先围绕挂载结构做了边界限定。顶部集成的一体化挂扣结构，采用软硬胶复合的设计思路，挂扣主体的硬质部分提供足够的结构强度，保证挂载在背包带、帐篷杆、自行车车把等位置时不会出现形变松脱，接触挂载面的软胶层则起到防滑、缓冲震动的作用，避免行进过程中设备晃动产生磕碰异响，同时挂扣的开合弧度做了限位设计，最大开合角度适配直径不超过35mm的杆状挂载位，既保证挂载时的卡入便利性，又不会因为开口过大导致意外脱落。

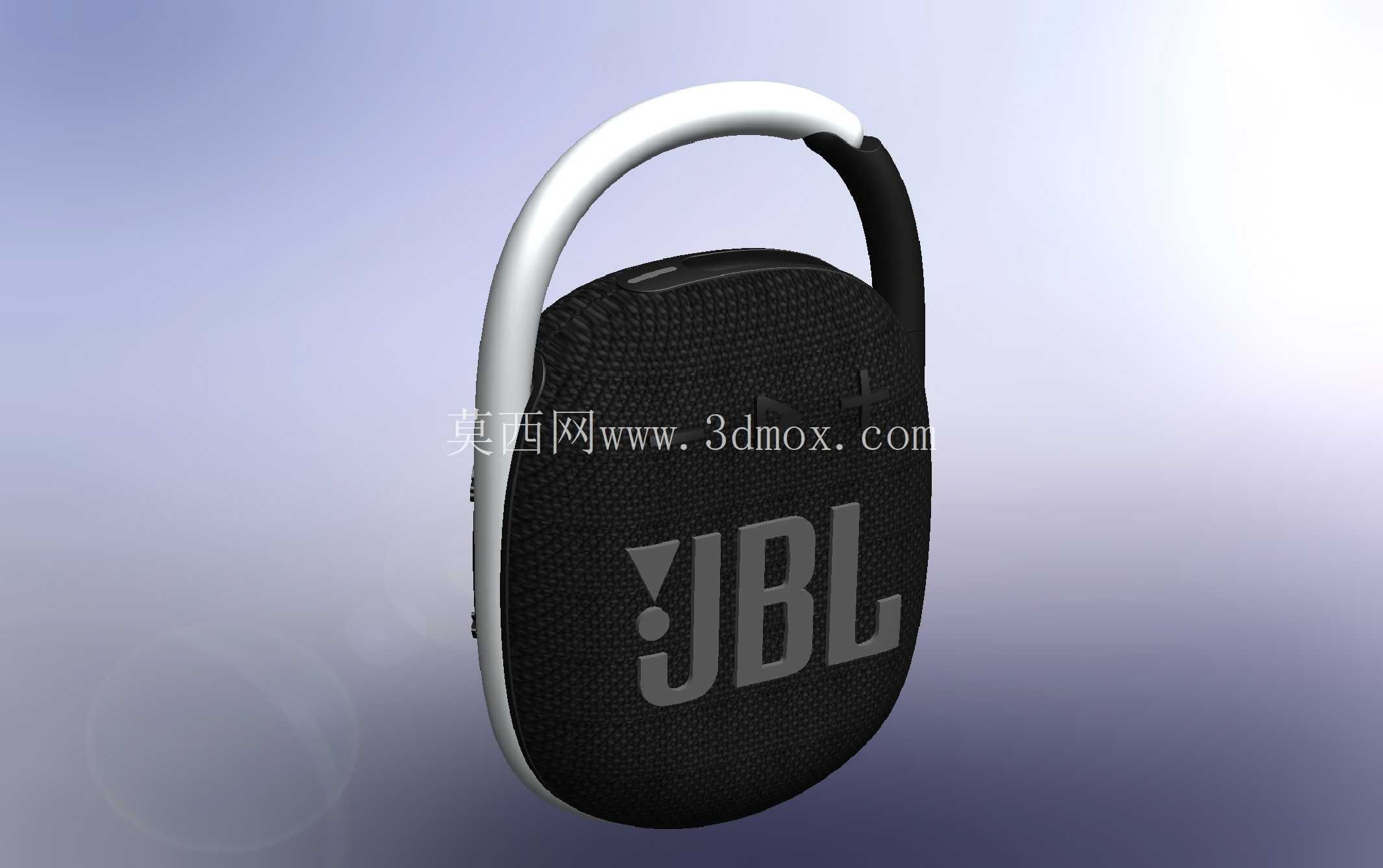

从产品功能特性的落地来看，机身主体采用椭球形的弧面过渡设计，没有尖锐棱角，一方面是握持时贴合手掌弧度，单手握持时的受力点均匀分布在掌面，长时间握持不会产生局部压痕，另一方面弧面结构在跌落时能够分散冲击力，配合外层包裹的织物网罩，抵消日常使用中的轻微磕碰损伤。机身正面的品牌标识区域做了下沉式的网罩贴合设计，网罩采用经纬编织的耐磨织物材质，既能够保证声音传出的通透性，又能阻挡日常使用中的灰尘、泼溅水进入机身内部，适配户外复杂的使用环境。机身侧面的操控按键做了凸起的盲操定位设计，按键表面设置有不同的触感标识，用户在户外视线不佳的情况下，仅凭触感就能区分功能按键，完成音量调节、曲目切换、蓝牙配对等操作，不需要掏出设备目视操作，提升户外使用的便利性。

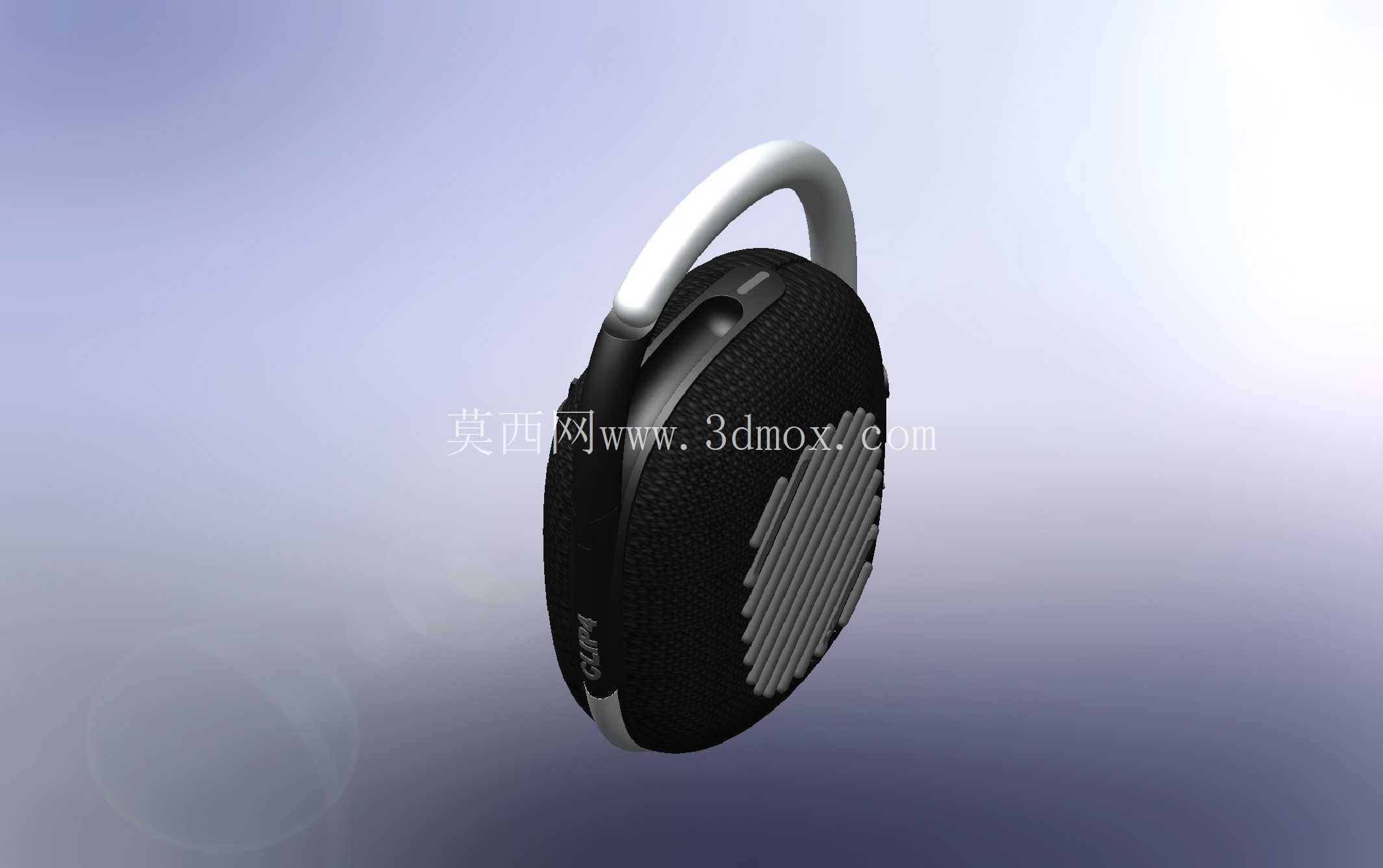

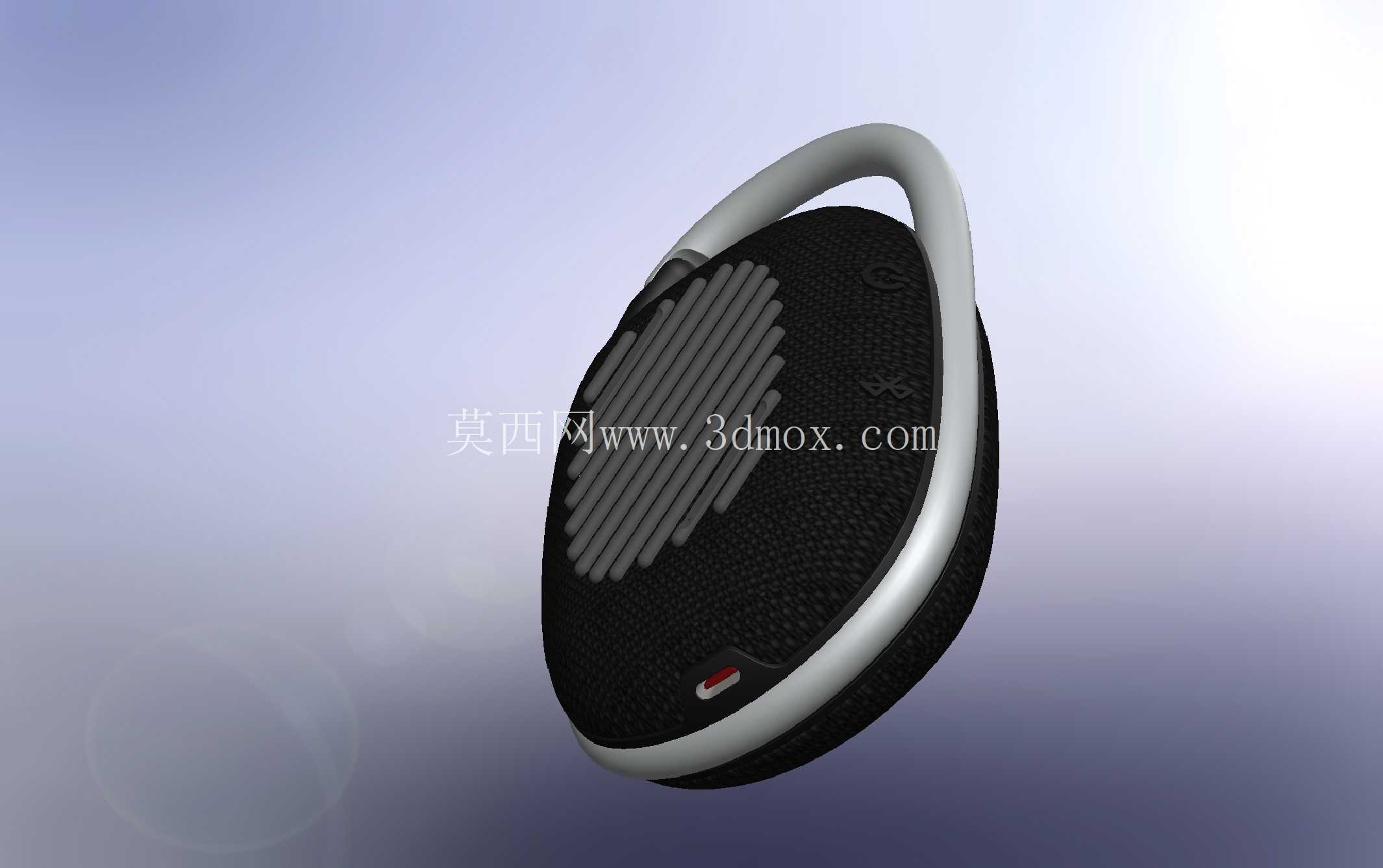

从结构设计的内部空间排布来看，椭球形的机身内部做了分层的腔体分隔，发声单元位于腔体正面位置，后方的被动辐射器腔体做了密封式设计，保证小体积下的低频发声效果，电池与控制电路板布置在腔体靠近挂扣的一侧，平衡挂载状态下的设备重心，避免挂载时出现重心偏移导致的设备歪斜。机身的尺寸边界控制在掌心可握持的范围，整体厚度不超过50mm，宽度不超过100mm，高度包含挂扣在内不超过180mm，这个尺寸边界既保证了内部能够容纳足够容量的电池与全频发声单元，又不会因为体积过大影响便携性，放入牛仔裤口袋、小型挎包时不会产生明显的异物感。机身底部设置有隐藏式的充电接口区域，接口外配有软胶密封塞，密封塞与机身接口处做了过盈配合的防水设计，满足日常泼溅、短时淋雨的防护需求，密封塞的边缘做了抠手位的凹槽设计，用户不需要借助尖锐工具就能掀开密封塞完成充电操作，同时密封塞与机身采用连体式结构，避免频繁开合导致密封塞丢失。

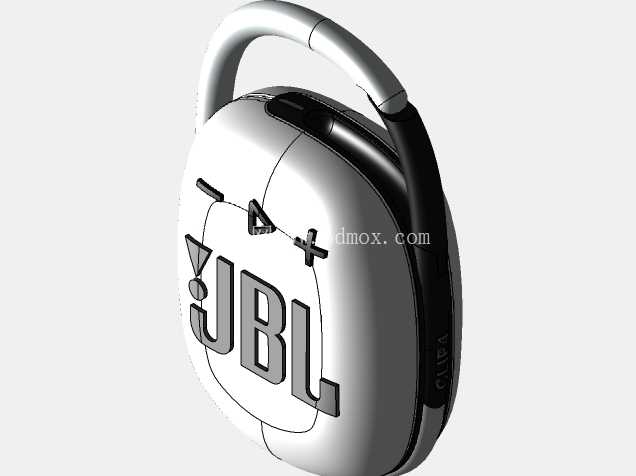

从建模的细节还原来看，整个模型的曲面过渡做了连续的G2曲率处理，挂扣与机身的衔接位置没有生硬的折角，软胶部分与硬质壳体的分模线位置做了内凹的隐藏设计，日常使用中不会因为摩擦导致分模线位置的涂层磨损。网罩部分的编织纹理采用阵列式的纹理建模，还原真实织物的肌理感，同时不会因为纹理过细导致模型面数过高影响后续的结构验证效率。按键与机身的配合间隙控制在0.2mm，既保证按键按压时的行程顺畅，又不会出现间隙过大进灰、间隙过小卡键的问题，这个配合间隙是消费电子类便携设备的通用设计公差，能够适配不同温湿度环境下的壳体形变，避免极端温度下壳体膨胀导致按键失效。挂扣与机身的连接位置做了内嵌的金属转轴结构，转轴的阻尼力度经过调校，挂扣开合时的阻力均匀，开合到任意角度都能保持位置固定，不会出现自由晃动的情况，保证挂载时的稳定性。
