老式遥控车车架及塑料结构组件

这套结构组件对应老式遥控模型车的核心承载部分，在RC模型爱好者的改装、复刻场景中有着明确的应用定位，区别于当前主流的一体化注塑成型遥控车底盘，这套框架式结构更偏向早期模型车的模块化设计思路，能够为爱好者提供充足的改装调整空间，适配不同规格的动力单元、转向舵机以及电池仓布局。从实际用途来看，该组件承担着整车的载荷传递作用，行驶过程中来自路面的冲击、动力输出的反扭矩、转向动作的侧向力都会通过这套框架分散到各个安装点位，因此结构的刚度匹配、安装位的位置度公差是设计过程中需要重点考量的部分。

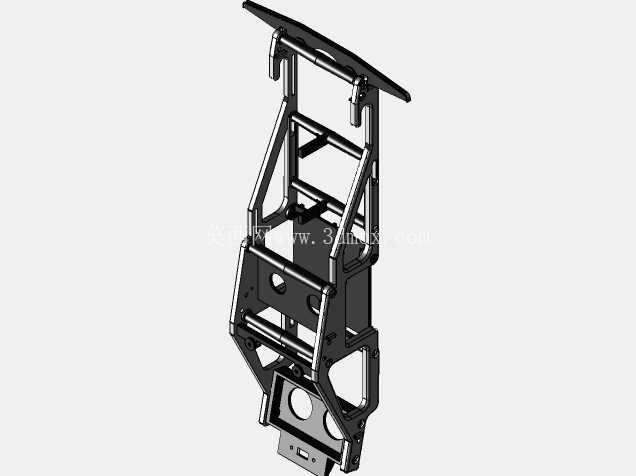

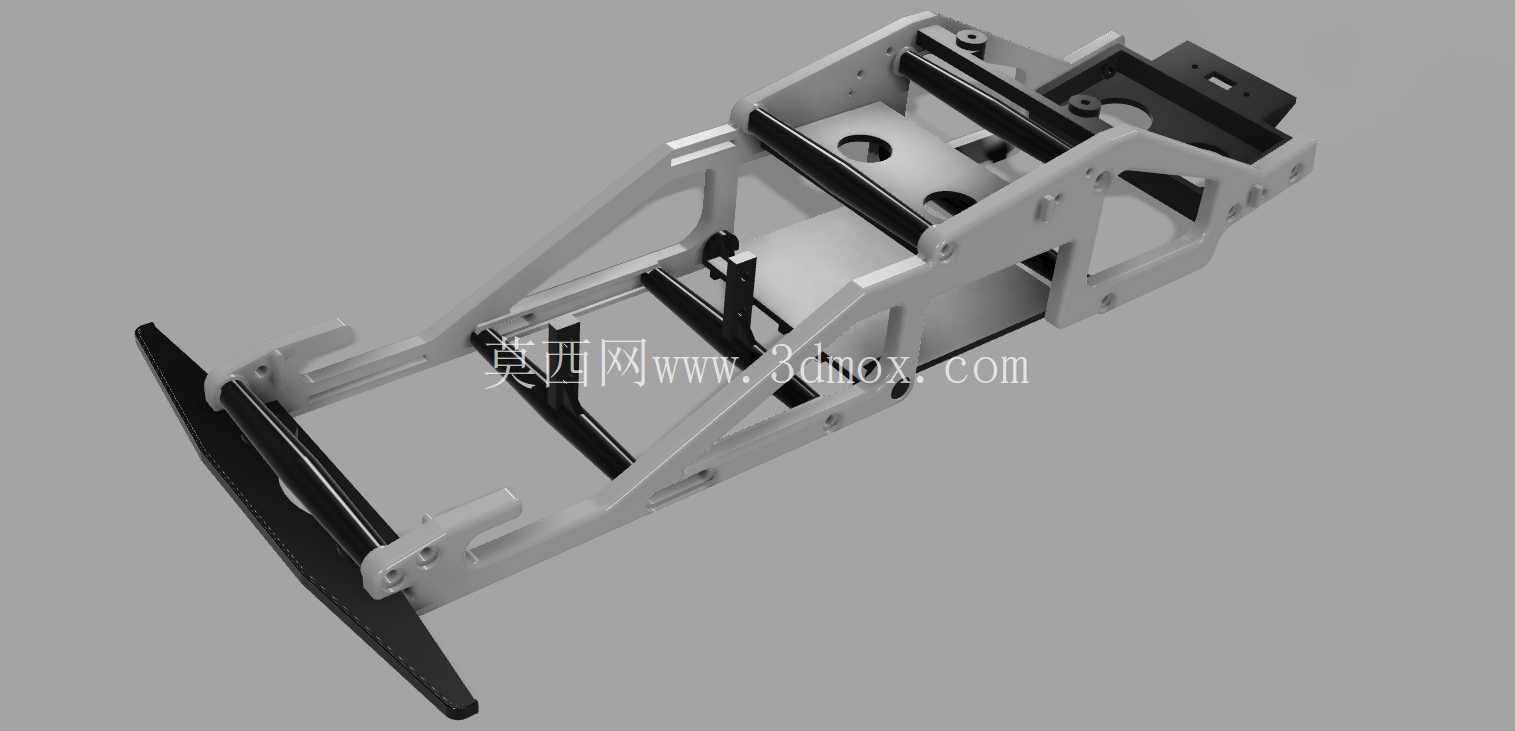

从功能特性上看，框架采用双侧纵梁搭配多组横向加强筋的结构形式，前端预留了前防撞组件的安装卡槽，位置对应整车接近角的受力区域，能够在发生正面碰撞时通过纵梁的微量形变吸收冲击能量，避免内部的舵机、传动部件直接受冲击损坏。中部区域预留了多组不同规格的安装孔位，既可以适配标准尺寸的伺服电机安装座，也能够根据改装需求调整电池仓的固定位置，满足不同配重方案的调试需求；后部的安装支座专门对应后驱结构的动力总成固定，孔位的同轴度公差控制在0.1mm以内，能够保证动力输出轴与传动机构的对中精度，减少运转过程中的传动抖动与功率损耗。

设计思路上没有采用追求轻量化的镂空过度设计，而是在受力集中的节点位置做了局部加厚处理，比如纵梁与横梁的连接位置、悬挂组件的铰接点位，都设置了加强凸台，避免长期受交变载荷出现结构疲劳开裂。塑料部件的壁厚设计遵循均匀过渡原则，主体框架壁厚控制在2.5mm，加强筋位置厚度不超过主体壁厚的60%，能够有效降低注塑成型过程中的缩痕、翘曲风险，保证成型后零件的尺寸稳定性。各个安装孔位都设计了对应的沉台结构，既能够保证紧固件安装后端面不突出于框架表面，避免与其他运动部件发生干涉，也能够增加孔位周边的结构强度，防止多次拆装后出现孔位开裂的问题。

从安装边界来看，这套组件的整体宽度控制在120mm以内，纵向长度从前端防撞安装位到后部动力支座的距离为210mm，整体安装高度不超过70mm，能够适配1:10比例遥控车的标准车壳安装跨度，不需要对车壳做额外的裁切修改。两侧纵梁的下边缘设计了统一的基准平面，在装配过程中可以直接以该平面为定位基准，调整前后悬挂的安装高度，保证整车的离地间隙一致性，避免出现四轮着地压力不均的问题。框架上的所有运动部件避让空间都做了冗余设计，转向摇臂的活动区域预留了至少3mm的安全间隙，即使在最大转向角度下也不会与框架主体发生摩擦，传动齿组的安装位置周边也预留了足够的散热空间，能够避免长时间高负荷运转下的热量堆积影响塑料件的结构强度。

在实际的模型复刻与改装场景中，这套框架结构还可以根据使用需求更换不同材质的成型方案，比如采用尼龙材质打印制作可以提升结构的抗冲击性能，满足越野场景下的高强度使用需求；采用树脂材质打印则可以保证更高的尺寸精度，适合静态展示类的模型制作。各个塑料部件之间的连接采用卡扣与紧固件结合的形式，日常维护拆解不需要完全拆除所有紧固件，就可以单独更换受损的局部部件，降低后期的维护成本。前端的防撞安装位采用快拆结构设计，更换不同规格的防撞件只需要拆除两颗固定螺丝即可完成，不需要拆解前部的转向机构，能够大幅提升场地调试的效率。
