带功能悬架转向的积木拼搭四轮小车结构

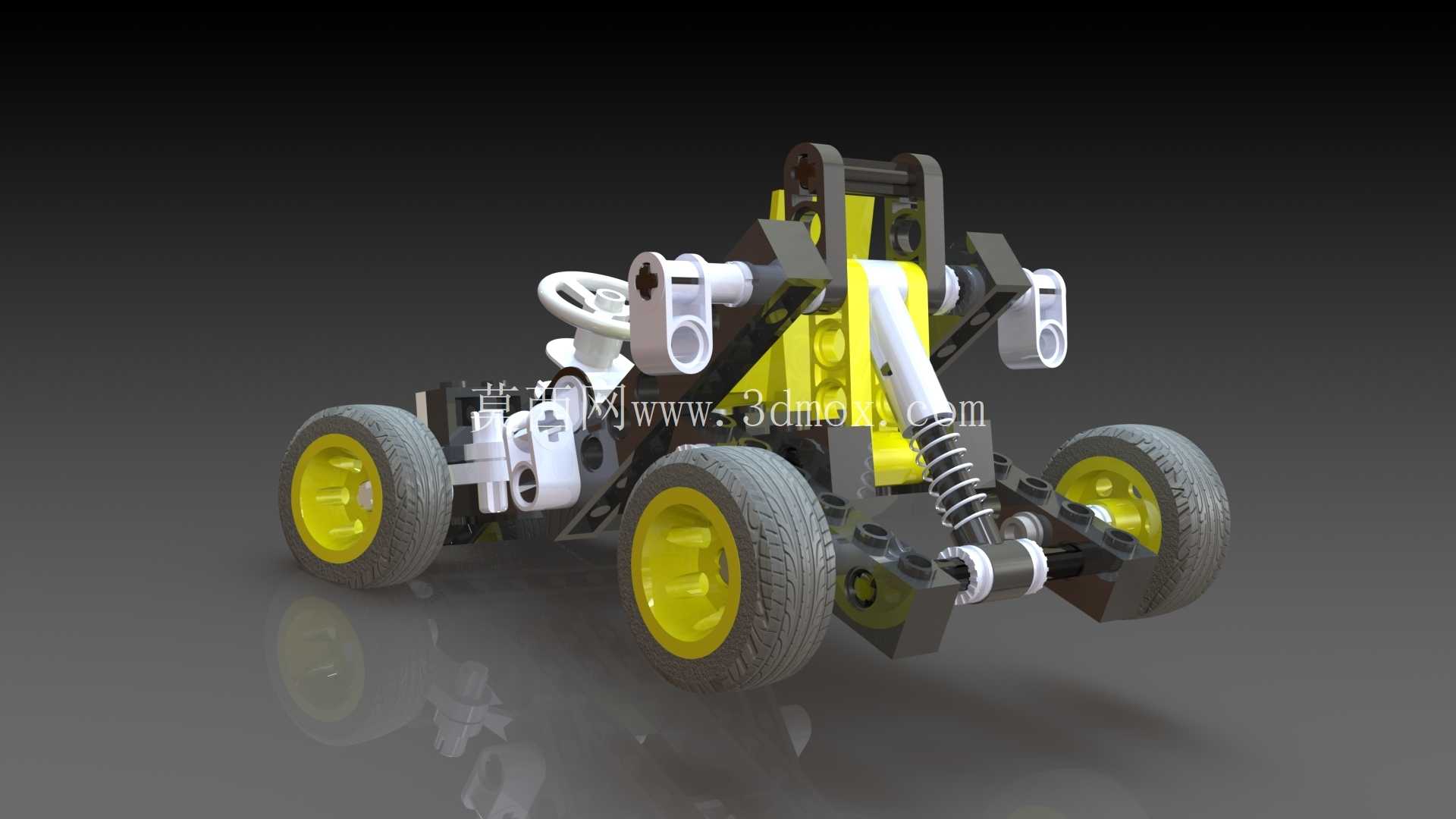

　　这款拼搭式四轮小车结构，核心围绕可动行走系统做模块化设计，所有构件采用标准拼插接口组合，无需额外粘接或紧固件即可完成装配，适配青少年科创教学、积木结构验证、小型移动载具原型开发等场景。从实际功能落地角度看，这套结构的后悬架采用多连杆式铰接布局，每个后轮的摆臂都预留了独立的摆动行程，当小车行驶在不平整路面时，单侧车轮的上下跳动不会直接传递到另一侧，能有效保持四个车轮的接地性，避免出现单侧轮悬空失去抓地力的情况，这一设计逻辑和真实乘用车辆的非独立后悬调校思路同源，只是把金属冲压、焊接构件替换成了标准化拼插零件，降低了结构验证的成本与装配门槛。

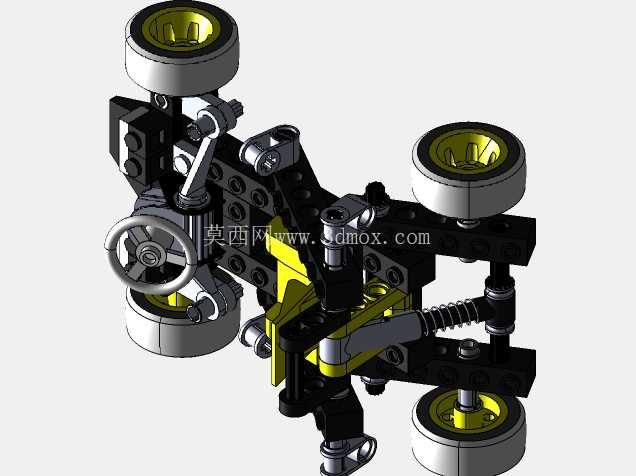

　　转向机构部分采用齿轮齿条式的传动逻辑，方向盘的转动通过中间的十字轴传递到转向拉杆，带动两个前轮同步偏转，转向节的铰接点做了限位设计，最大转向角度控制在32度，既保证了小车的转弯半径足够小，也避免了转向角度过大导致的轮胎与车架构件干涉，在实际拼搭测试中，这套转向机构的空程量控制在5度以内，转动方向盘时前轮的跟随性较好，不会出现明显的转向滞后。从安装边界来看，整车的轮距设定为128mm，轴距为182mm，底盘最低点距离放置平面的高度为22mm，能够顺利通过高度不超过15mm的凸起障碍，不会出现底盘托底卡滞的问题；车轮部分采用橡胶材质的胎面搭配硬质塑料轮毂，胎面做了浅沟槽的防滑纹理，在光滑木质桌面、PVC地板等常见平面上滚动时，不会出现打滑空转的情况，轮毂和轮轴的配合采用间隙配合，转动阻力很小，用手轻推即可滑行超过1.2米的距离。

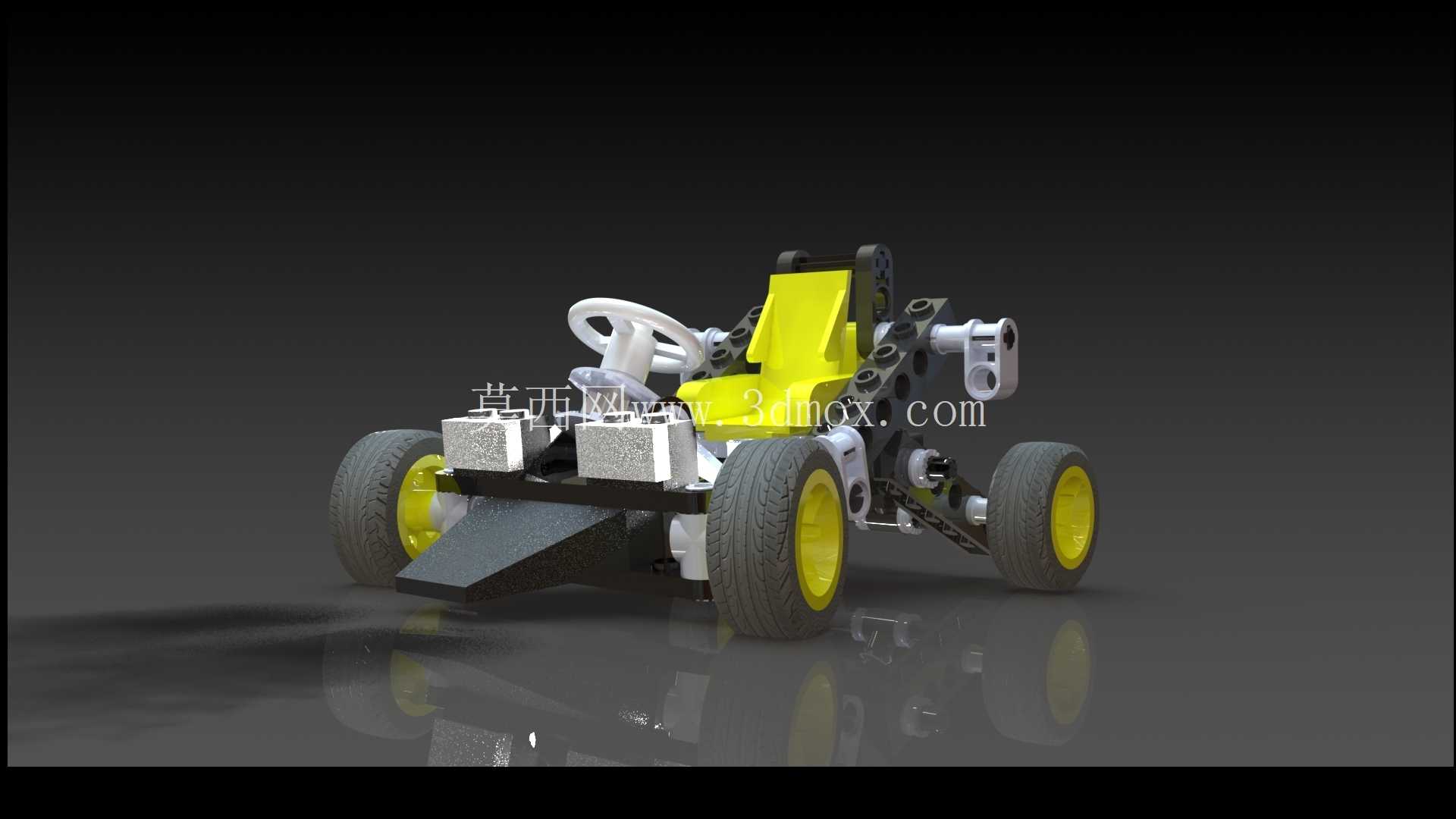

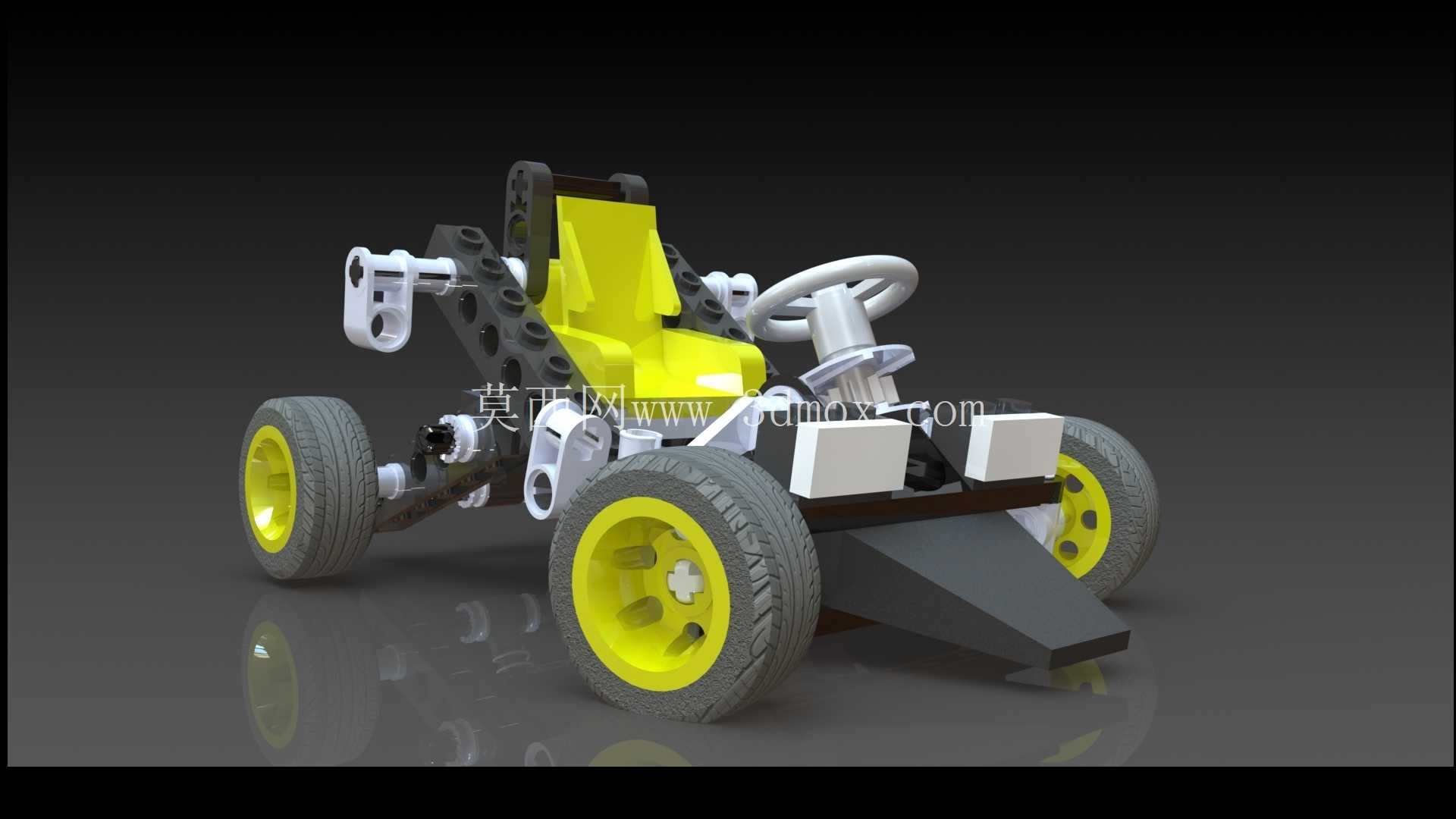

　　设计过程中，车架主体采用镂空式的桁架结构，在保证整体结构强度的前提下尽可能减少零件数量，降低整体重量，车架上预留了多个标准拼插接口，可以根据后续的功能拓展需求加装动力模块、传感器支架、载物平台等附件，比如加装微型直流驱动电机和电池盒之后，就能改成电动遥控小车，加装红外避障传感器之后就能做成自动巡线的智能小车。座椅部分采用人体工学的曲面造型，和真实卡丁车的座椅轮廓一致，能够在小车快速转向时给乘坐的积木人偶提供足够的侧向支撑，方向盘的倾斜角度调整为28度，符合日常操控的握持习惯，前部的防撞结构采用楔形设计，在发生正面碰撞时能够通过结构变形吸收部分冲击力，避免核心的转向、悬架构件被撞坏。

　　这套结构的所有铰接部位都采用了标准的十字轴加轴套的固定方式，轴套和十字轴之间留有0.1mm的配合间隙，既保证了构件转动的灵活性，也不会出现轴件松脱掉落的问题，在多次拆装测试中，铰接部位的磨损量极小，重复装配精度能够保持稳定，不会因为多次拆装导致结构松动。从应用场景延伸来看，这套结构除了作为玩具使用之外，还可以作为机械基础教学的演示教具，用来讲解车辆悬架的工作原理、转向机构的传动逻辑，让学习者能够通过亲手拼搭直观理解车辆底盘的结构组成，比纯理论的讲解更容易理解；同时也可以作为小型移动机器人的底盘原型，依托其成熟的悬架和转向结构，快速搭建各类功能验证样机，缩短开发周期。
