影视道具雷神之锤可3D打印结构设计

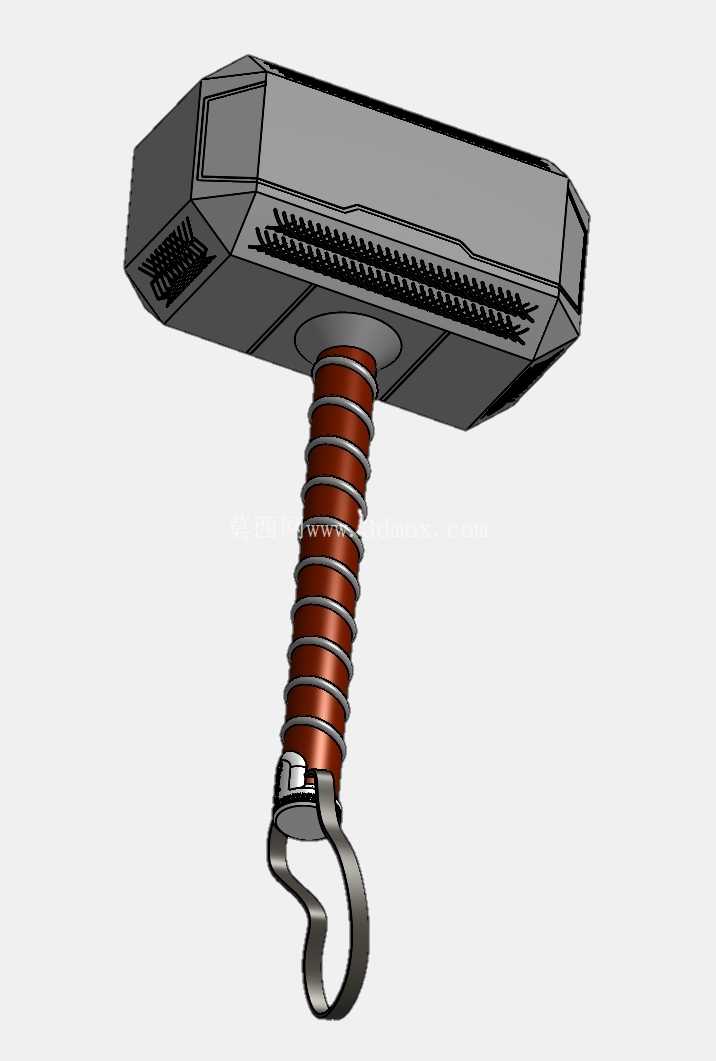

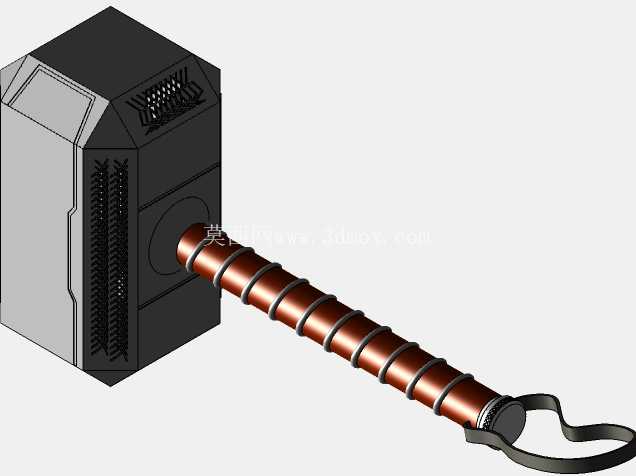

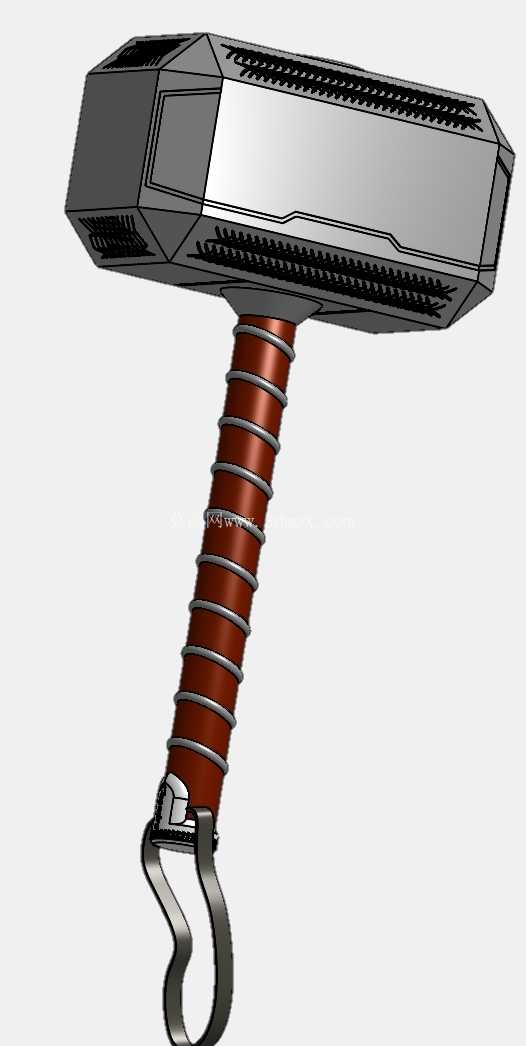

　　从实际使用场景来看，这类打印完成的成品，既可以作为动漫展会的手持道具，也能做表面喷涂处理后作为收藏摆件，部分做主题商业空间布置的从业者，也会放大尺寸打印后作为墙面装饰构件，所以在结构设计阶段，特意把锤头的外轮廓做了棱角钝化处理，避免尖锐边角在手持使用或者公共区域摆放时造成磕碰划伤，同时锤头表面的装饰纹理做了0.8mm的凸起高度，这个尺寸刚好适配FDM打印0.4mm喷嘴的双层走线，不需要额外做后期补刻纹理，打印完成后简单打磨就能直接做喷漆做旧处理。这款影视IP衍生的锤类道具结构，最初的设计定位是面向桌面级FDM3D打印设备做适配，核心服务于文创手办制作、影视cosplay道具定制、主题展陈摆件加工这几个细分场景，区别于工业级铸造用的金属锤头结构，整个模型在做结构拆分的时候，优先考虑了桌面打印设备的成型边界，把整体拆分为锤头主体、握柄分段、尾部挂环三个独立可打印模块，避免大尺寸一体打印带来的翘曲变形、支撑难去除的问题。

　　握柄部分的设计参考了传统金属锤的缠绕防滑结构，没有做一体的螺旋纹理，而是把每一圈缠绕的金属环做了独立的环形凸台，凸台和握柄主体之间留了0.3mm的装配间隙，打印完成后可以选择直接粘接固定，也可以在间隙里穿入细金属丝提升结构强度，握柄的直径设置为28mm，刚好匹配成年人手掌握持的舒适尺寸，整体握持长度控制在180mm，不管是单手握持做道具展示，还是放在桌面做摆件都不会有尺寸突兀的问题。尾部的挂环结构做了圆角过渡的一体化设计，挂环的内孔直径留了12mm，既可以穿入挂绳做悬挂展示，也能搭配金属钥匙扣做成周边挂件，挂环和握柄的连接位置做了1.5mm的加厚加强筋，反复掰动也不会出现断裂问题。

　　锤头部分的内部做了中空减重设计，壁厚统一设置为2.5mm，这个壁厚对于PLA、PETG等常用3D打印材料来说，既能保证整体结构强度，拿在手里不会有软塌变形的问题，又能最大程度降低打印耗材的用量，中空部分还预留了可填充钢珠或者配重块的空腔，使用者可以根据自己的需求调整整体重量，如果是做手持道具使用，可以减少配重降低长时间握持的疲劳感，如果是做桌面摆件，可以填充配重块提升拿取的厚重质感，还原影视道具的真实手感。锤头的两个端面做了轻微的内凹弧度，避免打印过程中端面翘曲导致放置不平，同时端面的装饰纹路做了对称设计，不管是正向摆放还是反向摆放都有完整的视觉效果，不需要特意区分摆放方向。在装配结构的设计上，锤头和握柄的连接位置采用了六边形止转接口，接口深度15mm，装配时只需要涂抹少量粘接剂就能实现牢固连接，不会出现握柄和锤头相对转动的问题，所有的装配止口都做了0.2mm的公差补偿，适配不同3D打印机的精度误差，不需要后期做大量的打磨修配就能顺利装配。整个模型的所有外表面都做了最小15度的脱模斜度处理，打印摆放时不需要添加大量的支撑结构，只有尾部挂环的内孔位置需要少量易拆除的支撑，大幅降低了后期处理的工作量，哪怕是刚接触3D打印的爱好者，也能顺利完成打印和装配。

　　从结构设计的合理性来看，没有为了还原影视造型牺牲打印适配性，所有的造型细节都兼顾了打印工艺的要求，比如锤头侧面的装饰刻线，深度控制在0.5mm，不会因为刻线过深导致打印时出现层间开裂的问题，也不会因为刻线过浅导致喷涂后纹理被油漆覆盖。针对不同的使用需求，模型的各个模块还可以单独调整缩放比例，如果是做微缩手办配件，可以等比例缩小到原尺寸的20%，结构强度依然能满足使用要求，如果是做大型展陈道具，可以放大到原尺寸的3-5倍，中空的结构依然能保证整体重量不会过高，降低安装和搬运的难度。
