Creo参数化设计绳结造型铸造结构件

项目分类:铸造模 发布时间:2026-05-26 ID:1161236
  • Creo参数化设计绳结造型铸造结构件
  • Creo参数化设计绳结造型铸造结构件

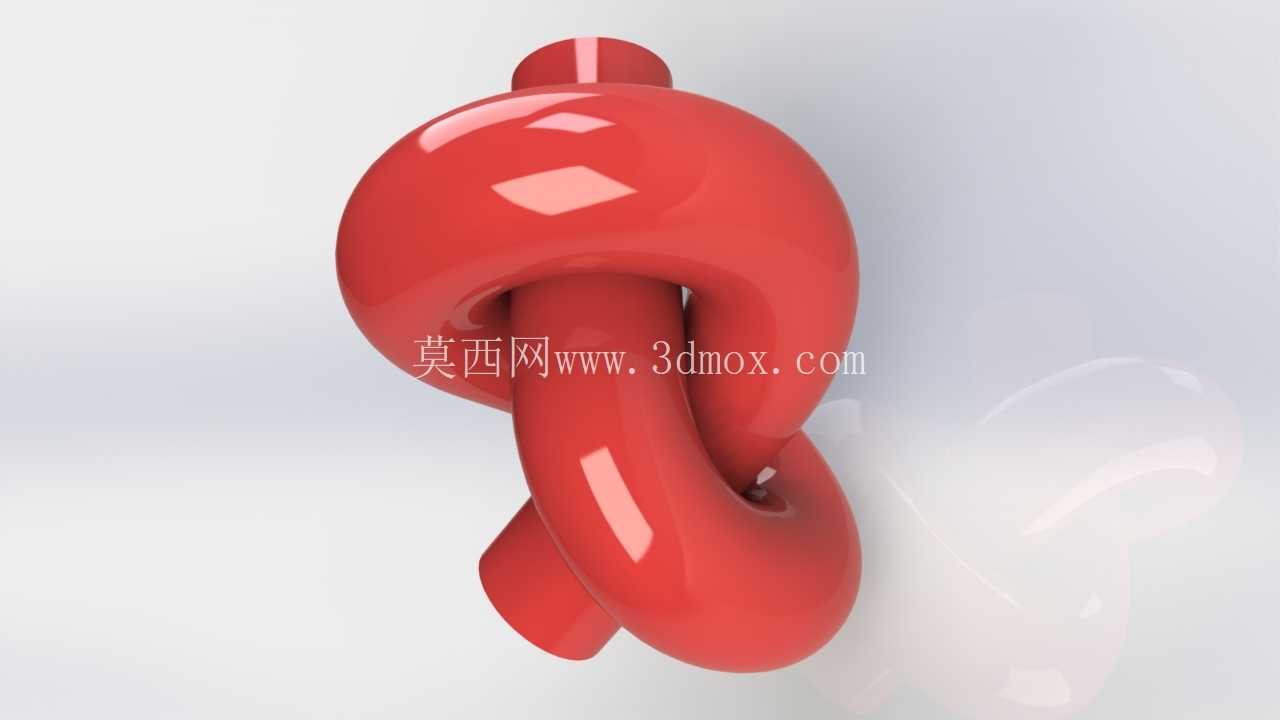

  这类绳结造型的曲面结构件,最初的应用场景多集中在文创五金、装饰性铸造连接件领域,比如户外景观的金属装饰节点、复古家具的连接饰件、工艺礼品的金属主体结构,部分同构型的简化版本也会用在索具端的装饰封端,替代传统的直白式堵头,在满足结构限位的同时兼顾外观协调性。做这类结构的建模时,最先要捋清的是曲面的连续关系,不能只盯着视觉上的缠绕效果,要先确认整个结体的截面一致性——整个绳结的杆径全程保持等截面,这是铸造工艺能顺利实现的基础,要是出现局部截面骤变,后续铸造时很容易产生缩孔、冷隔缺陷,尤其是交叉缠绕的位置,两个曲面的贴合间隙要控制在合理范围,既不能出现零厚度的干涉面,也不能留过大缝隙导致后续填缝打磨工作量陡增。从安装边界来看,这类结体两端伸出的直段是核心安装位,设计时要提前预留足够的配合长度,直段的端面要做平整处理,根据实际安装需求可以在端面加工内螺纹或者光孔,方便和两侧的杆件、基座做连接,整个结体的最大外轮廓尺寸要匹配安装空间的回转半径,避免安装时和周边结构产生磕碰。设计思路上不能直接用扫掠命令硬拉路径,要先把绳结的空间缠绕中心线搭出来,中心线的拐点要做足够的圆角过渡,圆角半径不能小于杆径的1.5倍,不然扫掠出来的曲面会出现褶皱,后续加厚的时候也容易出现壁厚不均的问题。

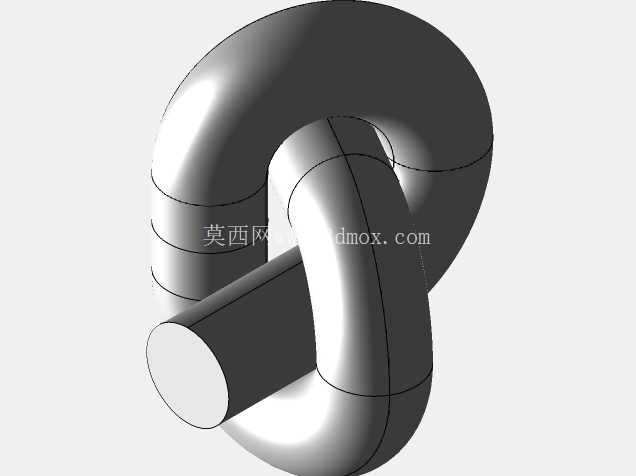

  中心线搭建完成后,要逐段检查曲率梳,确保整个路径的曲率变化平缓,没有突变的拐点,之后再用圆形截面沿路径扫掠,扫掠过程中要保持截面始终和路径法向垂直,避免出现截面扭转导致的杆径变形。扫掠完成后,要对交叉位置的曲面做布尔合并,合并时要注意保留外侧的光滑曲面,把内部相交的多余面全部修剪干净,不能留下零碎的曲面片体,不然转成实体后会出现破面,没法直接用于铸造模具的加工。实际生产中这类铸件多采用硅溶胶精密铸造工艺,所以建模时还要考虑拔模斜度,虽然整个结体是曲面造型,但两端的直段部分要做0.5度到1度的拔模斜度,方便后续从模具中取出,结体的所有外棱边都要做R0.3到R0.5的圆角,避免铸造后出现锐边,也能减少打磨工序的工作量。

  从功能特性来说,这类结构除了基础的连接作用,本身的造型具备很强的装饰性,不需要额外做表面雕花或者附加装饰件,一体铸造成型后只需要做简单的抛光、喷塑或者电镀处理就能直接使用,相比拼接式的装饰结构,整体强度更高,不会出现焊缝开裂、装饰件脱落的问题,在户外使用时也不容易积留雨水,减少锈蚀的概率。建模过程中还要注意壁厚的均匀性,整个实体的壁厚要保持一致,不能出现局部过厚的位置,不然铸造冷却时会因为收缩不均产生凹陷,要是做空心结构的话,还要在合适的位置预留工艺孔,方便铸造时的砂芯排出,也能避免空心结构内部因为密闭产生气压问题导致铸造缺陷。

  很多新手做这类缠绕造型的时候,容易只追求视觉上的相似,忽略工艺可行性,比如把缠绕的夹角做的太小,导致模具出现倒扣,没法正常开模,最后只能把整个结构拆成好几件拼接,反而失去了整体铸造的优势,所以在搭建中心线的时候就要同步考虑开模方向,把整个结体的最大轮廓面放在分型面上,尽量减少侧抽芯的结构,降低模具的加工成本和生产难度。另外,这类结构如果用在承重场景,还要对交叉缠绕的位置做应力校核,因为缠绕位置的受力是多方向的,不能只看直段的强度,要模拟实际受拉、受扭的工况,确认交叉位置的应力在材料允许范围内,必要时可以在交叉位置的内侧做局部加厚,但是加厚的位置要做平滑过渡,不能出现明显的凸起影响外观。表面处理的不同也会在建模时提出不同要求,如果是做镜面抛光的效果,曲面的G2连续要做到位,不能有肉眼可见的棱线;如果是做磨砂或者喷塑的效果,曲面的连续要求可以适当放宽,但也要保证没有明显的凹凸缺陷。
