适配3030铝型材的45度铸铝角接支撑件

　　在工业铝型材框架搭建的各类场景里，角接位置的支撑连接件直接决定了框架整体的抗扭、抗剪性能，尤其是需要做45度斜向拼接的工位，常规的直角角码无法满足角度对接需求，这款铸铝角支架就是针对3030系列工业铝型材的45度拼接场景开发的专用连接件。日常做设备护网框架、小型工作台斜撑、物料架转角加固的时候，经常会遇到两根铝型材需要呈45度夹角对接的情况，如果采用现场切角后用螺栓直接拼接的方式，对接面的贴合度很难保证，受力后容易出现接缝开裂、角度偏移的问题，而这款角支架可以直接作为两个型材端部的对接媒介，不需要对型材做复杂的切角处理，就能快速完成45度角的刚性连接。

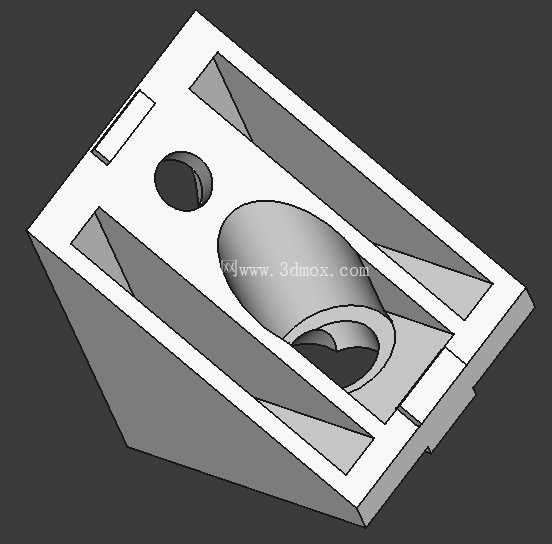

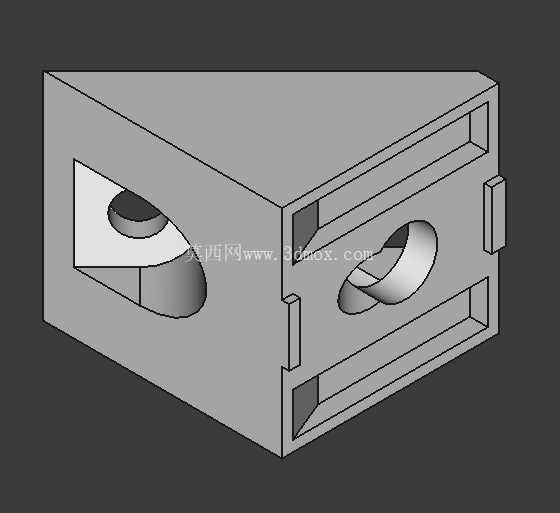

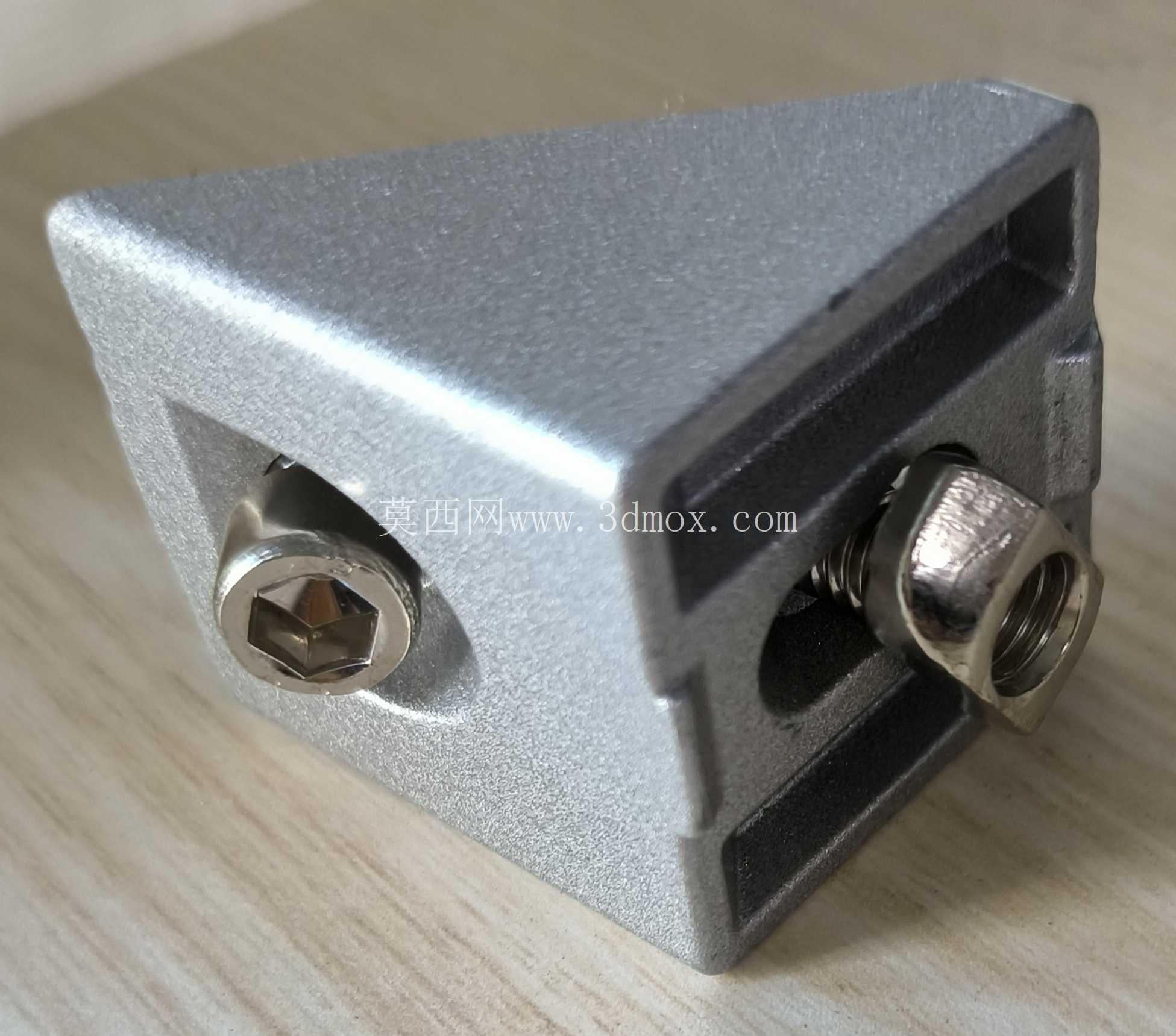

　　从结构设计来看，这款角支架采用整体铸铝成型，主体为直角块体切出45度对接斜面的结构，两个互相垂直的安装面分别对应两根待对接铝型材的安装槽位，每个安装面上都预留了适配标准铝型材槽宽的安装孔位，其中一个面为沉头通孔，用于穿入螺栓与型材槽内的预置螺母锁紧，另一个面的孔位做了避让沉台，避免螺栓头突出支架表面影响后续的外装件安装。支架的边角位置都做了加强筋结构，沿着两个安装面的交接棱边布置的加强筋，可以在支架承受斜向载荷的时候，把应力均匀分散到整个支架本体上，避免角接位置出现应力集中导致的断裂问题。

　　考虑到铝型材框架经常会用到输送线侧边护架、设备操作台面斜支撑这类有振动载荷的场景，支架的安装孔位特意做了微小的间隙余量，方便安装的时候微调对接角度，抵消型材本身的直线度误差带来的装配错位，同时铸铝材质本身的阻尼特性，可以吸收一部分框架传递过来的振动，减少螺栓连接位置的松动概率。从安装边界来看，这款支架的整体外形尺寸完全适配3030铝型材的端面尺寸，安装后支架不会突出型材的外表面，整个框架的外表面可以保持平齐，方便后续安装亚克力门板、钣金封板等外覆盖件，不需要额外对覆盖件做切角避让。支架的45度对接面做了精加工铣平处理，和型材端面贴合的时候可以保证足够的接触面积，锁紧后不会出现局部点接触导致的压痕，长期受力下也不会出现角度偏移。

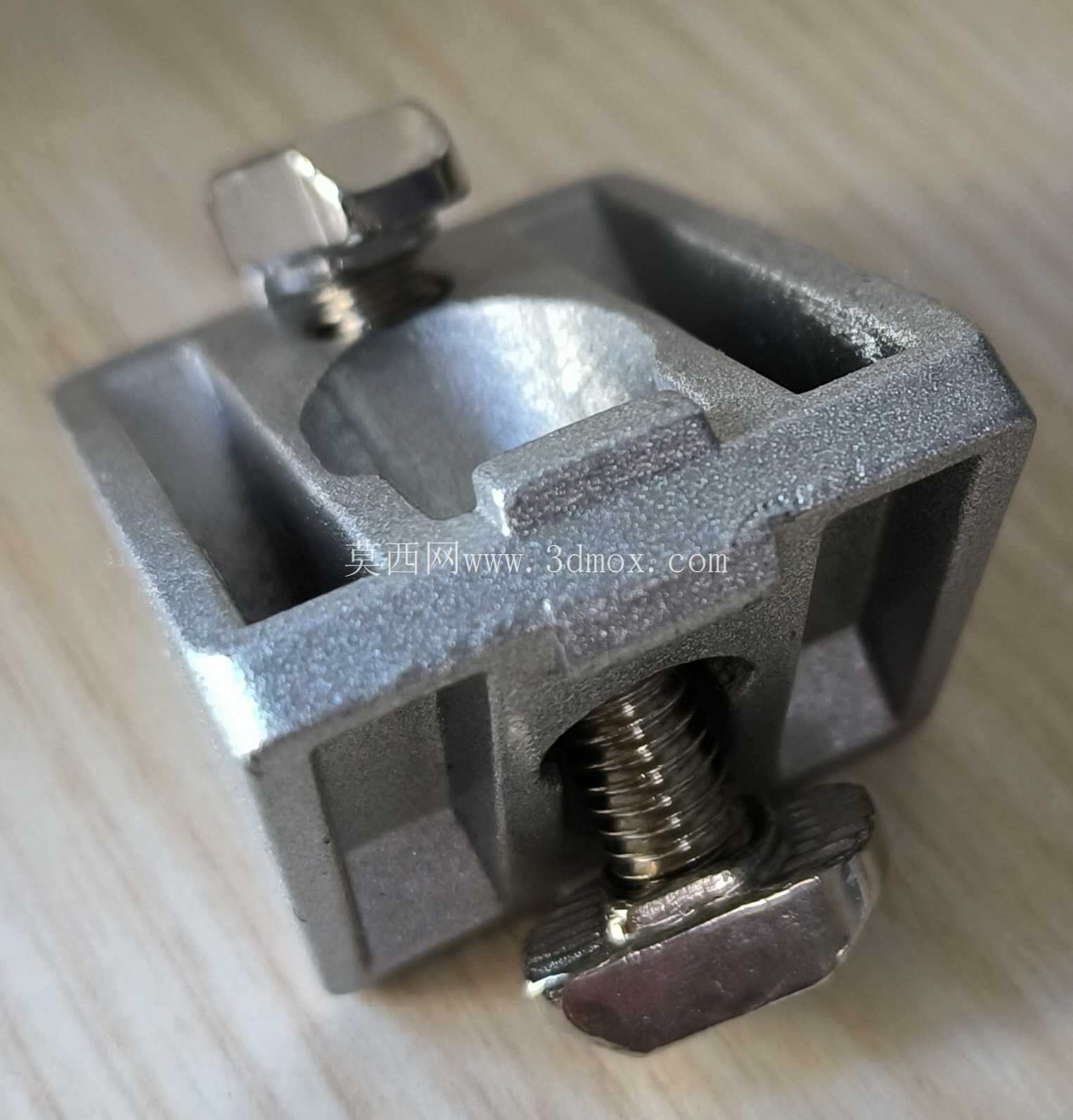

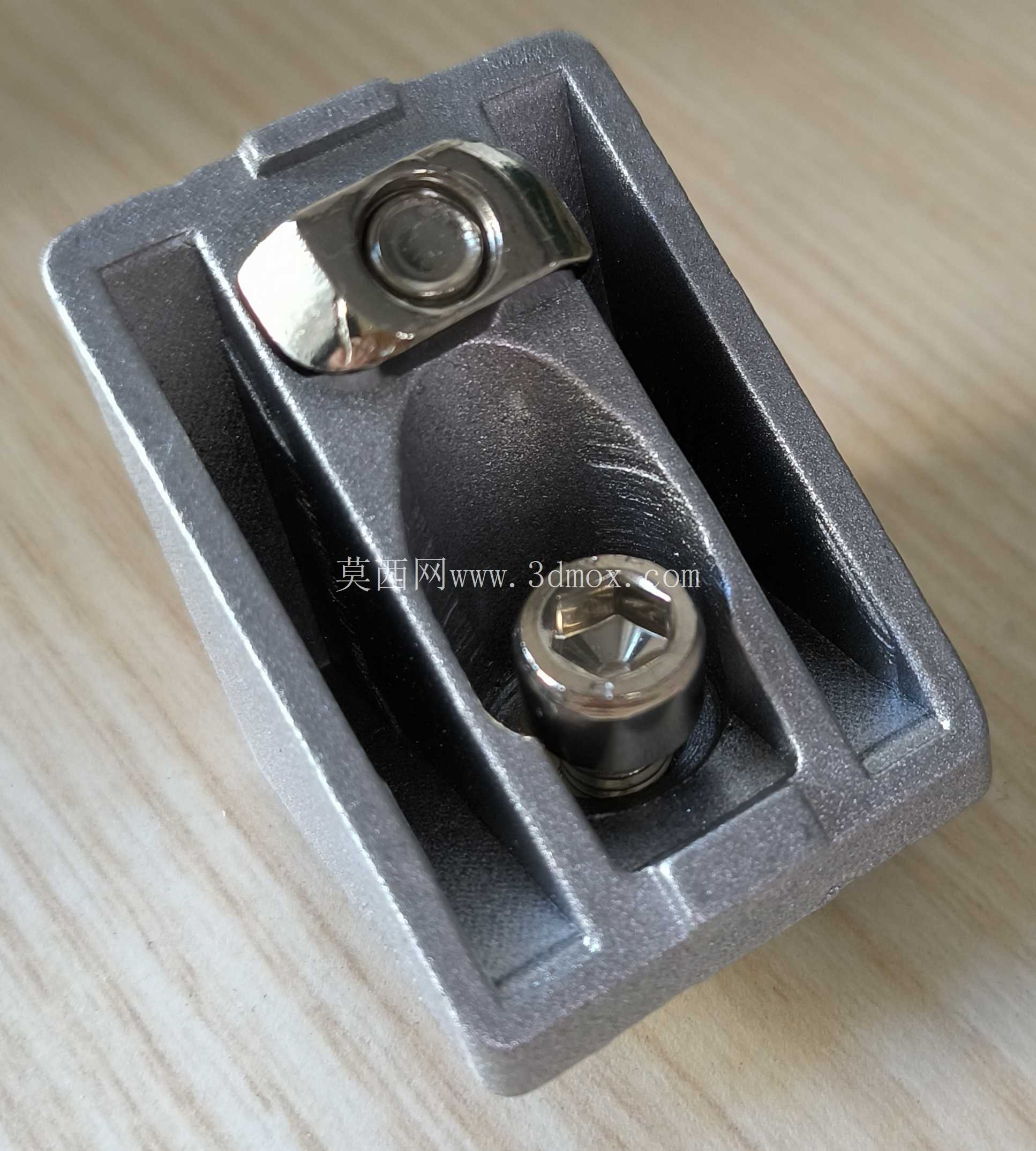

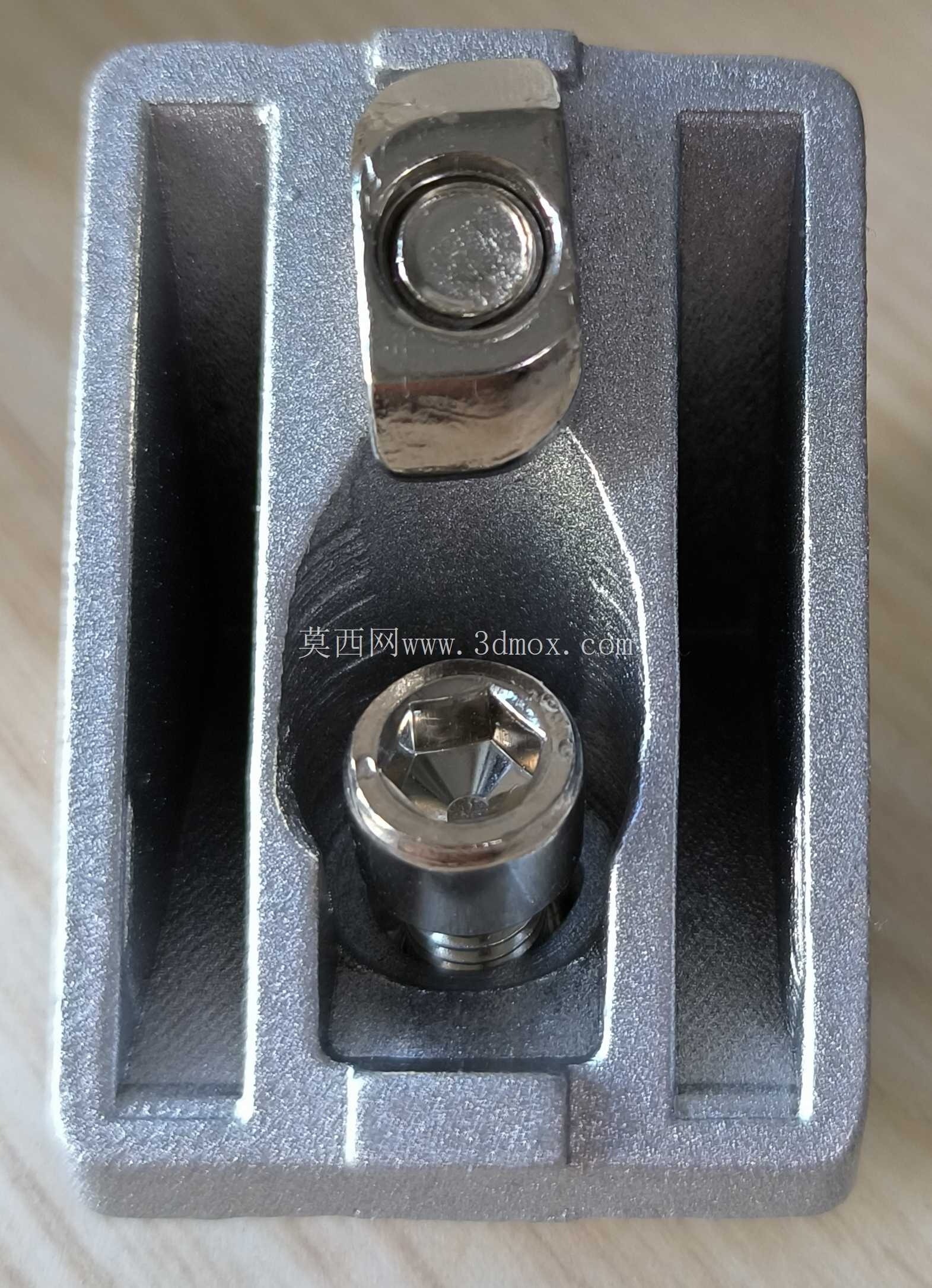

　　在实际选型使用的时候，需要注意这款支架仅适配槽宽为8mm的标准3030工业铝型材，安装前需要提前在型材槽内预置对应规格的T型螺母或者弹片螺母，穿入螺栓后按照对角锁紧的顺序逐步拧紧，避免单个螺栓先锁死导致另一个面的孔位错位。如果是用于有较大冲击载荷的框架位置，还可以在支架和型材的贴合面之间添加薄橡胶垫片，进一步提升连接的阻尼性能，减少长期振动下的螺栓松动风险。不同于市面上常见的挤压成型铝角码，这款铸铝支架的壁厚更均匀，内部没有挤压成型带来的应力残留，在承受垂直于角接方向的载荷时，抗变形能力比同规格的挤压角码高出30%左右，适合用在对框架刚性有一定要求的自动化设备机架、检测设备工作台框架等场景。另外支架表面做了喷砂氧化处理，和工业铝型材的表面质感保持一致，安装后不会出现明显的色差，整个框架的外观一致性更好，不需要额外做表面喷涂处理。在做模块化框架设计的时候，这款角支架可以和标准的直角角码、螺栓、螺母等配件通用，不需要单独采购特殊规格的紧固件，能够降低项目的配件采购种类，减少现场装配的配件管理成本。
