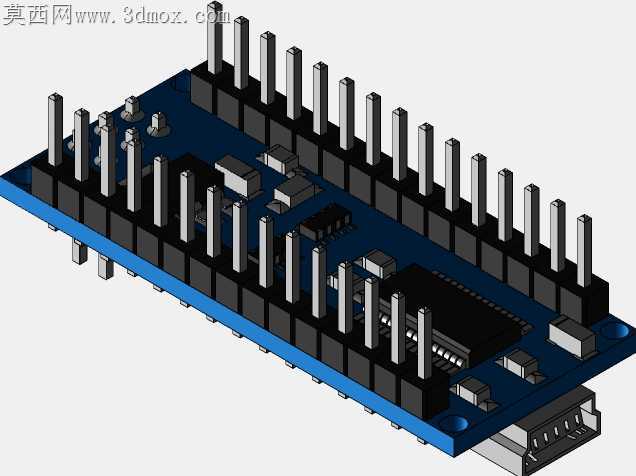

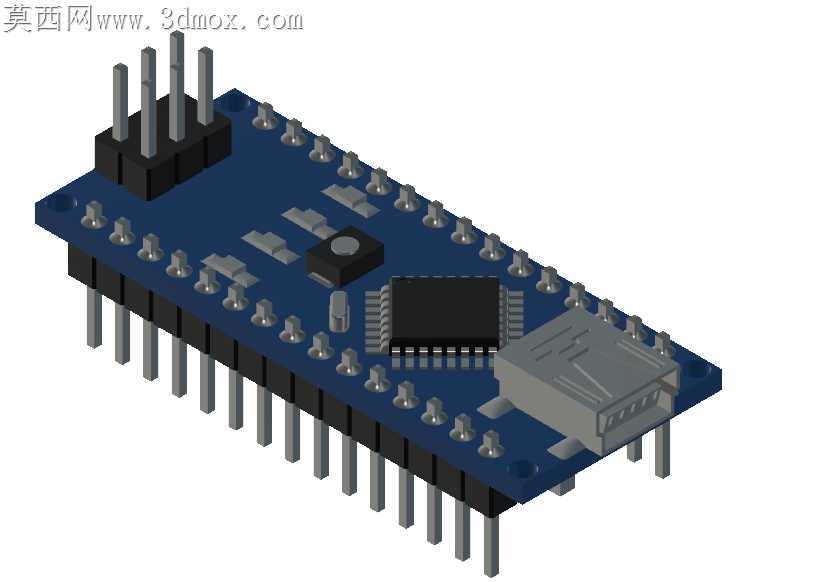

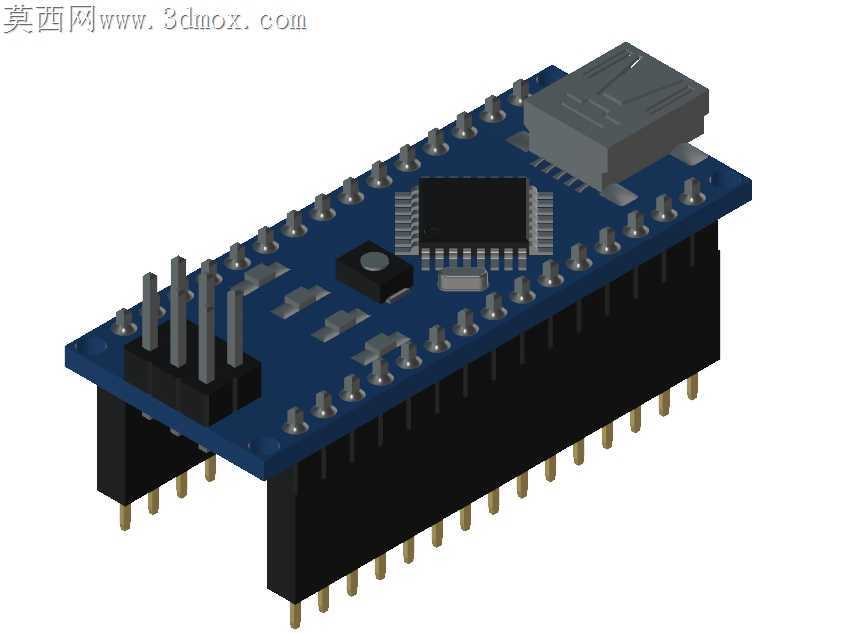

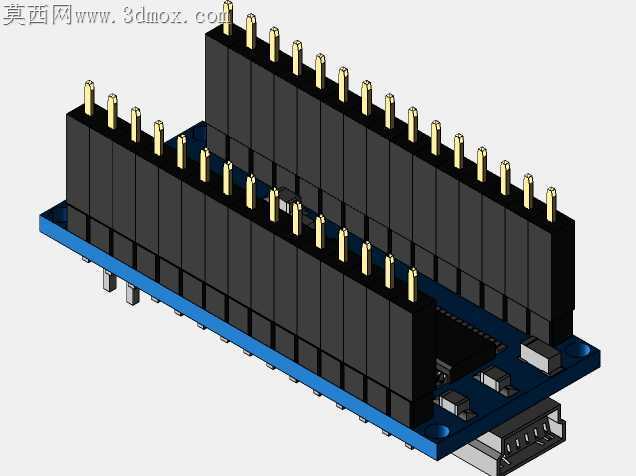

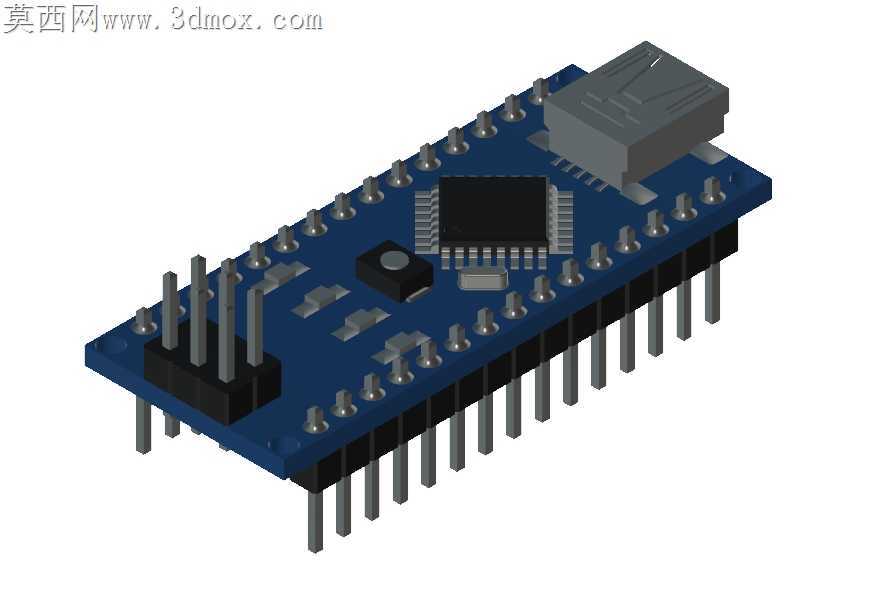

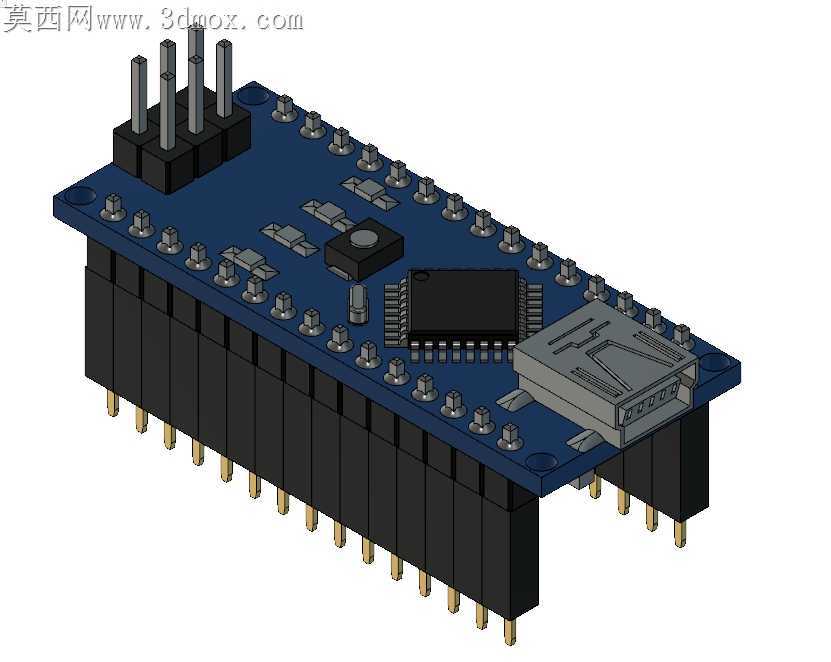

ArduinoNanoV3开发板高精度三维结构还原

电子类开发板的三维建模常被忽略接插件与PCB板的配合公差问题，很多模型只做外观轮廓，实际用于结构装配验证时会出现排针干涉、接口对位偏差的问题，这款Arduino Nano V3的模型在装配逻辑上做了足够细致的还原。板载Mini USB接口的金属外壳与塑胶基座的分层结构没有做一体化简化，接口内部的弹片卡位、引脚伸出长度都和实物尺寸对齐，做外壳设计时能直接验证接口开口的位置精度，不会出现实物组装时USB插头被外壳挡住的问题。两侧排针的塑高与针脚伸出长度做了区分，板上方的排母座和下方伸出的插针长度分别对应实际焊接后的尺寸，排针之间的间距严格按照2.54mm标准节距设置，做扩展板堆叠装配验证时，能直接检查排针对位是否存在偏移，避免打样后出现插针无法对齐焊盘的隐患。PCB板的厚度按照常规1.6mm双层板参数设置，板上的贴片元件没有做过度简化，主控芯片的引脚间距、晶振的圆柱外形、复位按键的凸起高度都还原了实物的装配高度差，做外壳内腔设计时可以直接避让所有凸起元件，不用反复对照实物测量元件高度。板边的安装孔位做了沉台细节还原，孔位内径对应M2螺丝的装配尺寸，做固定结构设计时能直接匹配螺丝与铜柱的装配空间，不会出现孔位偏位、螺丝头刮擦板上元件的问题。排针与PCB板的衔接处做了焊盘的微小凸起还原，虽然是细节结构，但在做高精度装配仿真时，能准确反映焊接后焊盘带来的微小高度差，避免堆叠多块板时出现累计公差导致的装配间隙偏差。USB接口的金属外壳边缘做了微小的倒角处理，还原了实物冲压外壳的工艺特征，不会出现锐边导致的渲染失真，也能在做结构干涉检查时准确判断外壳与接口的安全间隙。板上的丝印标识虽然没有做逐字还原，但元件的排布位置完全对照实物布局，做教学演示或者实训装配讲解时，能清晰对应每个元件的实际安装位置，帮助初学者快速理解开发板的硬件布局逻辑。所有接插件的装配基准都对齐PCB板的安装原点，导入装配环境时不需要反复调整坐标位置，能直接和配套的外壳、扩展模块做配合验证，减少建模后的调整工作量。
