翼展两米轻木泡沫遥控电动滑翔机结构

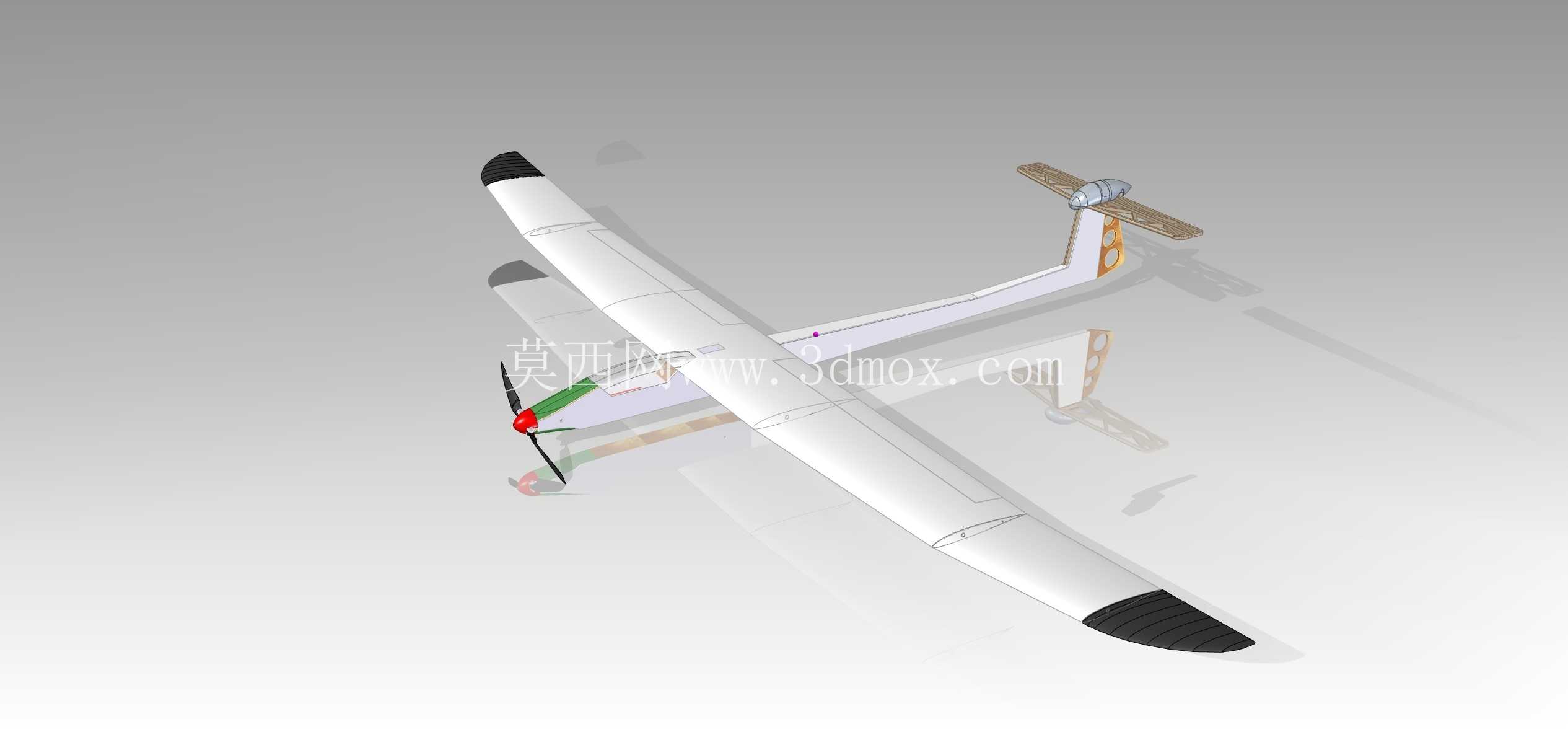

　　这款遥控电动滑翔机的结构设计，核心围绕低空休闲航模飞行、青少年航模教学实训场景展开，实际使用中可完成动力爬升、无动力滑翔、低空特技动作等操作，适配户外开阔场地、航模训练场等空域使用，区别于竞速类航模的高推重比设计，整体偏向长航时滑翔的性能取向。从功能特性来看，整机采用前拉式动力布局，机头位置安装动力电机与螺旋桨，配合尾翼组的方向舵、升降舵操控结构，可实现飞行姿态的精准调整，尾撑杆采用轻量化结构设计，在保证结构刚度的前提下尽可能降低尾部重量，优化整机重心配平区间，降低飞行过程中的配平操作难度。

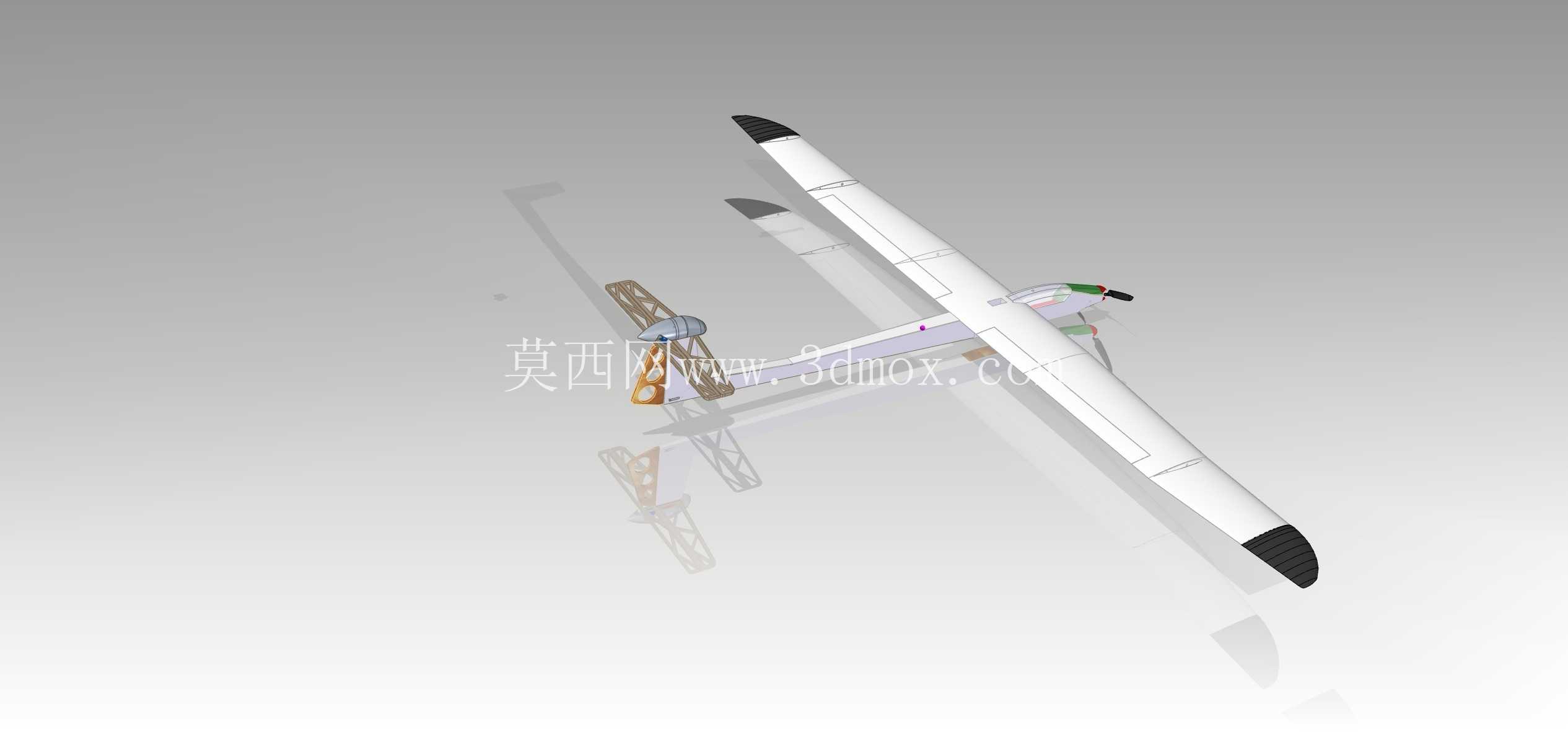

　　设计思路上优先兼顾制作门槛与飞行性能，机翼采用泡沫塑料作为内芯，外层覆盖巴沙木（轻木）单板的复合结构，这种结构一方面利用泡沫芯材的成型优势降低机翼曲面的加工难度，手工制作时不需要复杂的型架即可完成机翼主体的塑形，另一方面轻木单板的表层可以为机翼提供足够的表面刚度，抵抗飞行过程中的气动载荷，避免机翼出现过大的扭转变形影响气动效率，机身同样采用轻木材质搭建，杆件类结构优先选用截面惯性矩更大的矩形或异形截面，在相同重量下获得更好的抗弯抗扭性能，机翼两端设置黑色翼尖结构，既可以降低翼尖涡流诱导阻力，提升滑翔阶段的升阻比，也能在起降过程中保护机翼端部，避免擦碰造成的结构损坏。

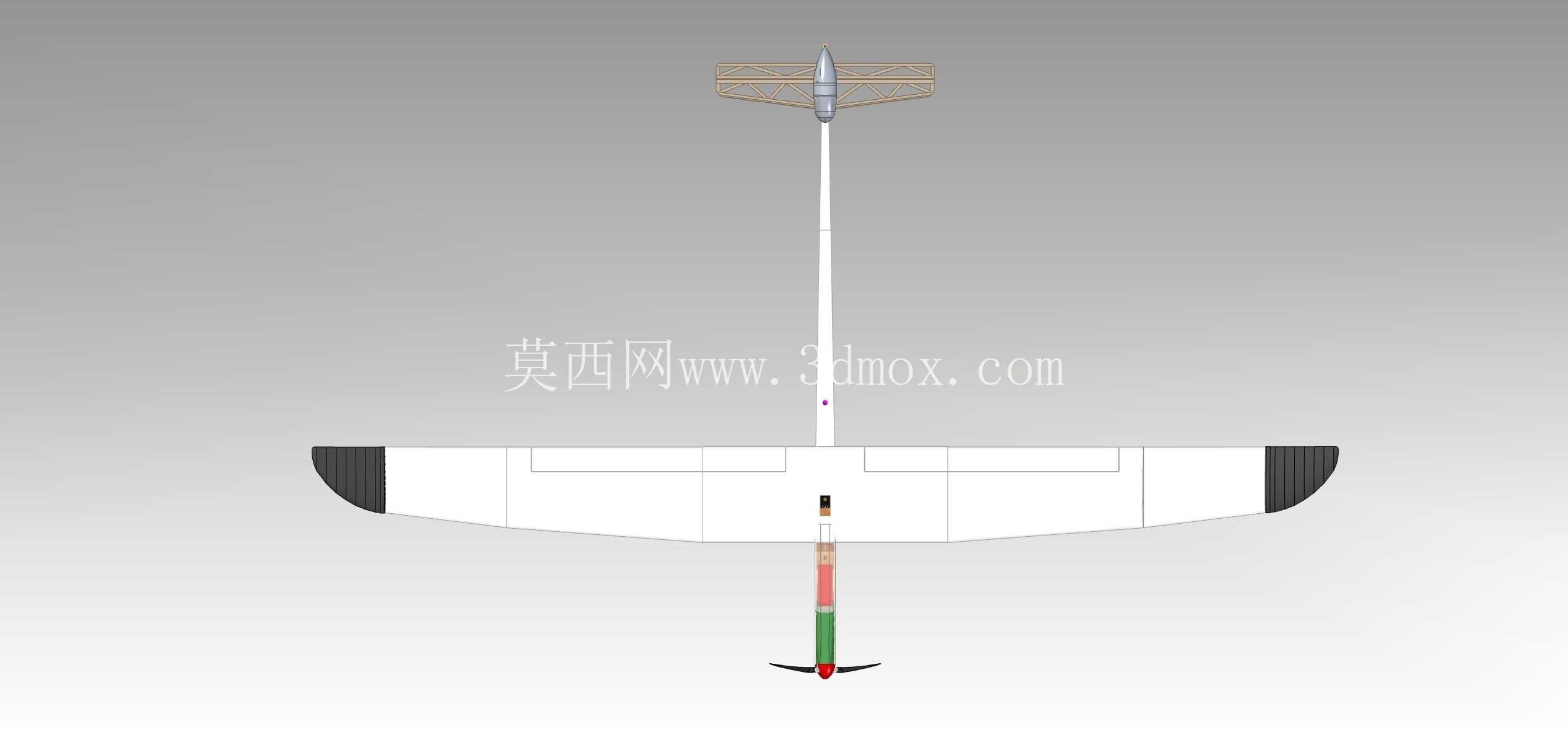

　　外形尺寸方面，整机翼展达到2米，属于中等尺寸的航模滑翔机，这个尺寸的机型在飞行稳定性与便携性之间取得了较好的平衡，既不会因为尺寸过小受低空乱流影响过大，也不会因为尺寸过大导致运输、外场组装不便；安装边界上，动力系统的安装位预留了标准的航模电机安装座尺寸，可适配常见的外转子无刷电机，舵面的舵机安装槽位按照标准9g舵机的尺寸预留，不需要额外修改结构即可完成舵机的固定，机翼与机身的对接位置设置了定位结构，外场组装时可以快速完成机翼的安装与拆卸，尾翼组与尾撑杆的连接采用插接式设计，既保证连接强度，也方便拆解收纳。

　　实际结构验证中，这种泡沫芯加轻木蒙皮的机翼结构，在常规飞行载荷下的形变量控制在气动设计允许范围内，不会因为机翼变形导致升力中心出现不可控的偏移，机身的轻木桁架结构在承受1.5kg以内的整机起飞重量时，各杆件的应力均处于轻木材料的许用应力范围内，不需要额外增加碳纤维加强片即可满足日常飞行的强度需求，尾翼组的操纵线走线槽预先在结构中预留，组装时可以将操纵线隐藏在结构内部，既降低飞行过程中的气动阻力，也能避免操纵线外露被气流吹动造成的舵面抖动问题。起降阶段的结构设计上，机腹位置预留了滑行接触的加强区域，不需要额外安装起落架即可完成草地起降，降低整机的结构重量，进一步提升滑翔性能，机头位置的螺旋桨设置了轻微的下拉角，抵消动力输出时产生的扭矩，避免大油门状态下飞机出现偏航趋势，尾翼的布局采用常规的平尾加垂尾结构，舵面的偏转角度按照滑翔机的操控需求设置，升降舵偏转角度控制在正负20度范围内，方向舵偏转角度控制在正负25度范围内，既保证足够的操控灵敏度，也避免舵面偏转过大造成的失速风险。
