线径3mm90度扭转弹簧结构设计

在各类工装夹具、小型机电产品、日用五金结构的复位与施力结构中，90度扭簧是应用频次极高的弹性储能元件，这类零件依靠簧圈绕轴线扭转产生的反力矩，为配套结构提供复位扭力、定位压紧力或者角度维持力，区别于直线伸缩的压簧拉簧，扭簧的力输出方向为圆周切向，适配各类绕固定销轴转动的铰接结构需求。

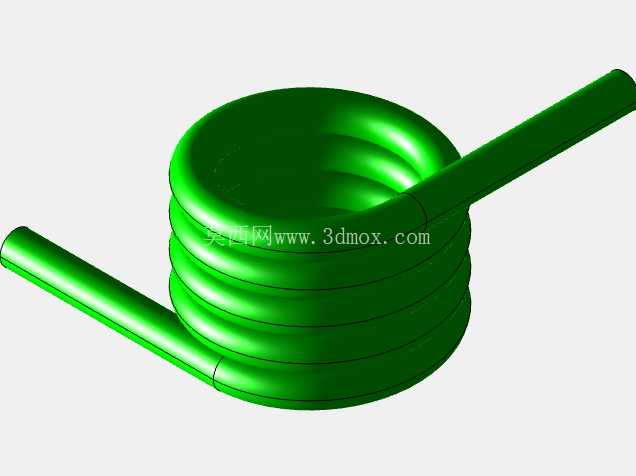

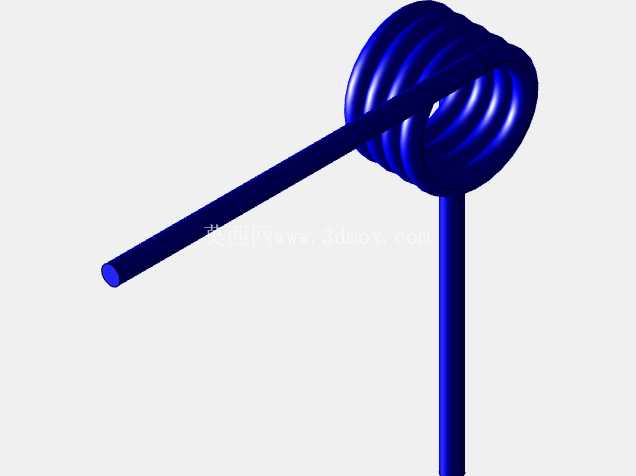

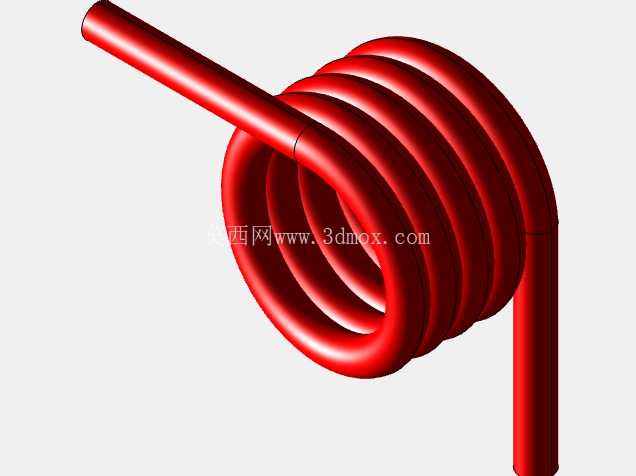

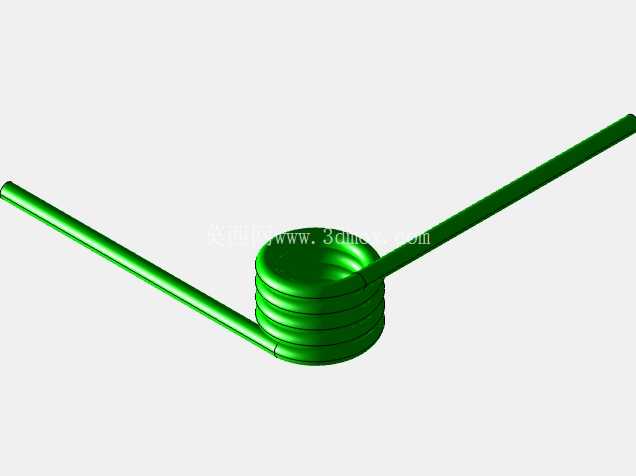

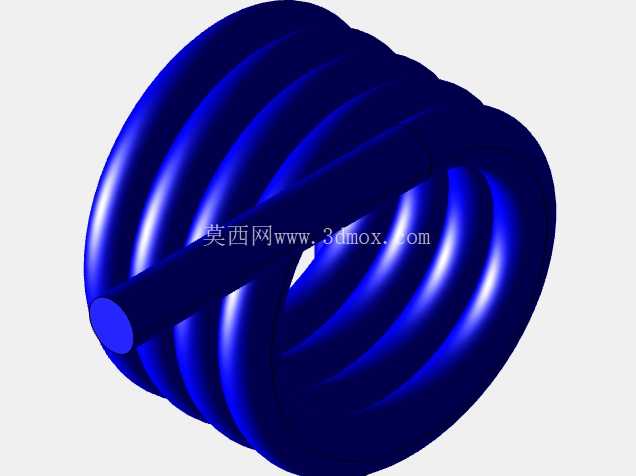

本次设计的扭簧采用3mm直径的弹簧钢丝绕制，匹配常规中小型铰接结构的扭力需求，簧体内径设置为14mm，适配直径12-13mm的安装销轴，预留合理的装配间隙避免卡滞，同时保证簧圈工作过程中不会与销轴发生过度摩擦导致磨损；簧体外径控制在20mm，在满足簧圈强度的前提下尽可能压缩径向安装空间，适配多数紧凑结构的布局要求。扭簧的两个力臂分别设置68.5mm与28.5mm两种长度规格，可适配不同安装距的铰接点位，长力臂适配需要大行程扭转、施力点距离回转中心较远的结构，短力臂则适配安装空间局促、需要较小力臂输出更大单位扭力的场景，两种臂长的簧体部分参数完全一致，仅在末端直臂长度上做区分，可覆盖多数常规90度扭转工况的选型需求。

设计过程中首先明确了扭簧的工作扭转角度为90度，即自由状态下两臂夹角与工作状态下夹角差值为90度，绕制时簧圈的节距略大于钢丝直径，避免扭转过程中相邻簧圈发生摩擦干涉，同时保证簧圈在受扭时的应力分布均匀，避免局部应力集中导致的早期疲劳断裂。簧圈的有效圈数经过扭力校核，在3mm线径下匹配14mm内径，90度扭转时的输出扭力处于常用区间，既不会因扭力过大导致配套结构受力过载，也不会因扭力不足无法实现复位或压紧功能。两个直臂的末端均做平直处理，无额外弯钩或弯折结构，可直接抵靠在配套结构的定位槽或限位柱上，安装时无需额外加工配合结构，降低配套零件的加工复杂度。

从安装边界来看，该扭簧的轴向总宽度由有效圈数决定，配套安装位的轴向空间需预留足够余量，避免簧圈受扭膨胀后与两侧结构发生摩擦；径向方向上，由于外径为20mm，安装位的径向避让空间直径需大于22mm，预留簧圈受扭时的径向变形余量。力臂的长度决定了安装时两个受力点的相对位置，选用长力臂版本时，需保证力臂活动范围内无其他结构干涉，避免扭簧扭转过程中力臂触碰周边零件导致卡滞；短力臂版本则需要注意限位结构的强度，由于力臂更短，相同扭力下力臂对限位结构的作用力更大，需保证配套限位柱或卡槽的结构强度满足受力要求。

在实际应用场景中，这类扭簧常被用于各类翻盖结构的自动复位，比如小型设备的检修门、电器盒盖、夹具的压紧摆臂、玩具的活动关节、五金铰链的助力结构等，在90度开合的场景下，扭簧可在摆臂转动到工作角度时提供稳定的扭力，当外力撤销后驱动摆臂自动回到初始位置。相较于其他角度的扭簧，90度扭簧的应用场景覆盖最广，多数铰接结构的开合行程都在90度区间内，这类标准化的扭簧参数可直接适配多数常规设计，无需单独定制弹簧参数，能够有效缩短结构设计的周期，降低零件采购与定制成本。

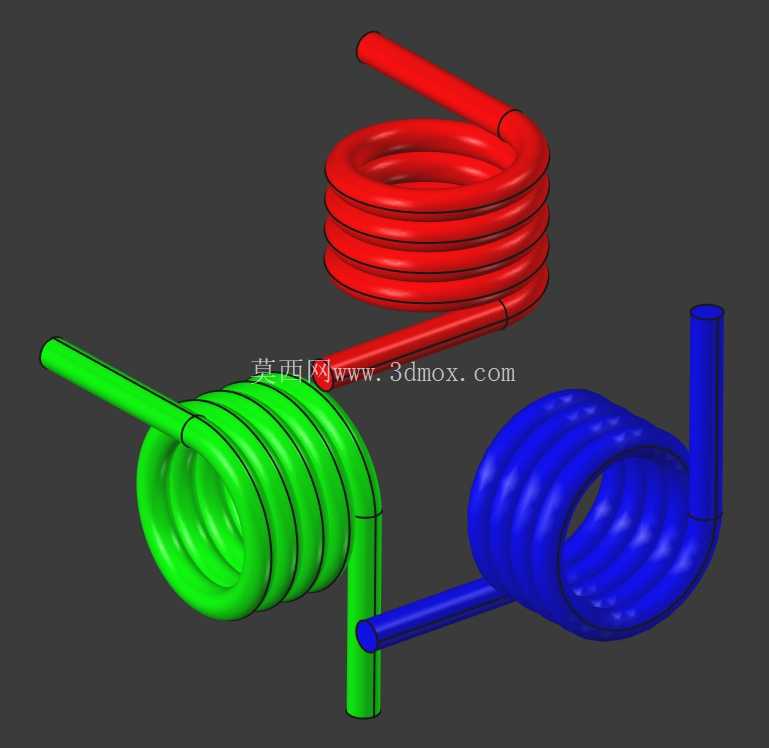

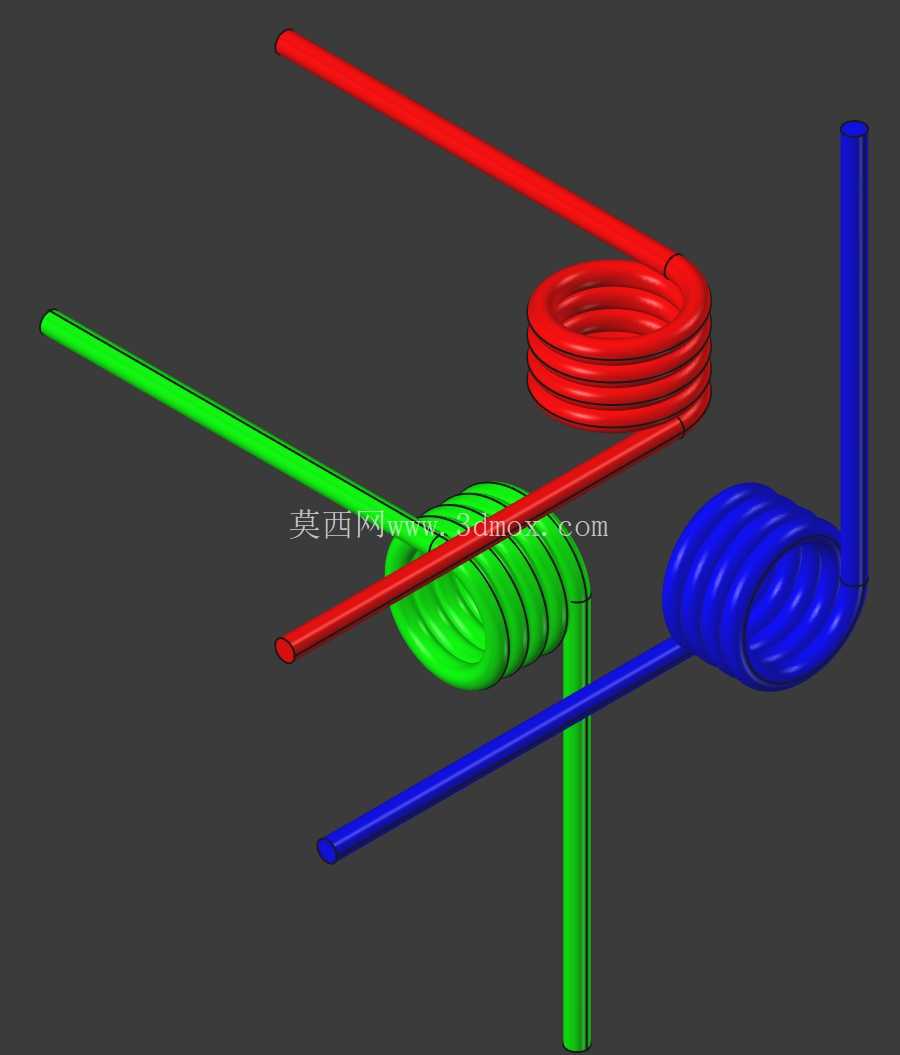

建模过程中对簧圈的螺旋线做了精准控制，保证每一圈簧圈的同轴度误差控制在合理范围内，直臂部分与簧圈的过渡位置做了平滑的圆弧过渡，避免弯折处的应力集中，三个正交视角的轮廓完全匹配实际加工的弹簧形态，可直接用于装配干涉检查、运动仿真模拟，在结构设计阶段即可验证扭簧与周边零件的配合间隙，提前规避装配时出现的干涉问题，减少后续样机调试的修改成本。
