模块化拼接积木块组合结构三维设计

这套拼接积木组件的结构设计，最初是面向教具开发、快速原型验证以及小型工装夹具快换模块的场景做的适配，在青少年科创教育的结构搭建课堂上，这类标准化互锁结构的组件可以让学习者快速理解机械结构中凸凹配合、公差配合、载荷传递的基础逻辑，不需要复杂的紧固件就能完成不同形态结构的快速拼接，相比传统螺栓紧固的实验组件，拆装效率能提升六成以上，也能避免小零件丢失带来的教学安全隐患。在工业快速原型验证场景中，这类标准化拼接块可以用来快速搭建设备外壳的雏形、工位物料架的初始布局模型，甚至是小型自动化设备的走线架临时支撑结构，验证空间布局合理性之后再做正式的金属件加工，能大幅减少前期方案迭代的材料浪费。

设计过程中首先确定的是基础块的凸点互锁结构参数，每个凸台的直径、高度以及块体上对应凹槽的深度、间隙都做了反复的配合验证，既要保证拼接之后的结构有足够的静摩擦力，不会在承受侧向载荷的时候轻易松脱，又要保证徒手拆装的时候不需要过大的按压力度，避免长期使用造成配合面的磨损。不同长度规格的基础块做了模数化的尺寸统一，所有块体的宽度、高度都保持一致的基准尺寸，长度方向按照单凸点间距的整数倍做延伸，这样不管是2×2规格的基础方块，还是更长的多凸点长条块，都能在任意位置实现互锁拼接，不会出现尺寸错位无法装配的问题。除了常规的实心拼接块之外，还设计了中空的框型块，这类块体可以在拼接大型结构的时候降低整体重量，也能在内部穿入导线、细气管之类的辅助管线，适合做电控类科创作品的搭建载体。

从安装边界来看，所有块体的拼接配合面都做了微小的脱模斜度设计，不管是采用注塑工艺批量生产塑料材质的成品，还是采用3D打印做小批量定制，都能顺利脱模，不会出现配合面卡滞的问题。块体的边角位置都做了统一的圆角处理，避免尖锐边角造成的磕碰划伤，也能减少拼接过程中边角崩缺的概率。在结构强度设计上，每个块体的侧壁厚度都做了等强度优化，在凸台对应的内部位置做了加强筋结构，保证在反复拆装的过程中凸台不会从根部断裂，中空块的侧壁厚度和实心块保持一致，拼接的时候不会因为壁厚差异出现配合松紧度不一致的问题。

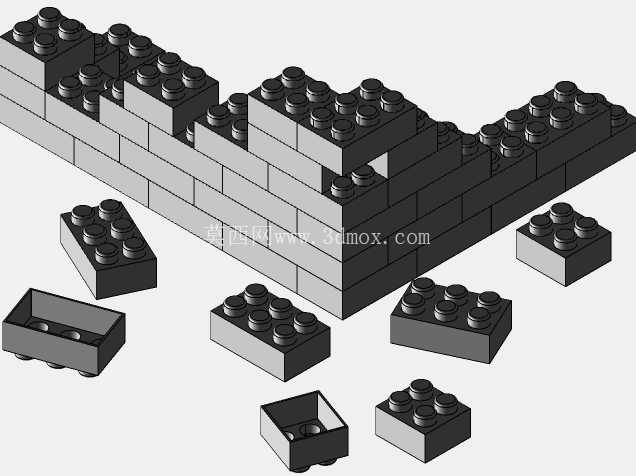

实际使用过程中，这类模块化拼接块可以实现墙体类结构的错缝互锁搭建，就像实体砖墙的砌筑逻辑一样，上下层块体错开拼接位置之后，整体结构的抗弯折、抗侧倾能力会比直缝拼接提升数倍，搭建大尺寸跨度结构的时候，还可以配合长条块做横向的拉结，避免结构散架。针对不同的使用场景，还可以在基础块的基础上拓展带轴孔、带卡槽的特殊块体，实现和转轴、滑轮、板材之类的其他配件的连接，拓展整个拼接系统的适用范围，不管是做静态的结构展示模型，还是做带运动机构的动态演示装置，都能通过不同块体的组合实现对应的功能。
