田宫15424配套电池电机集成安装支架

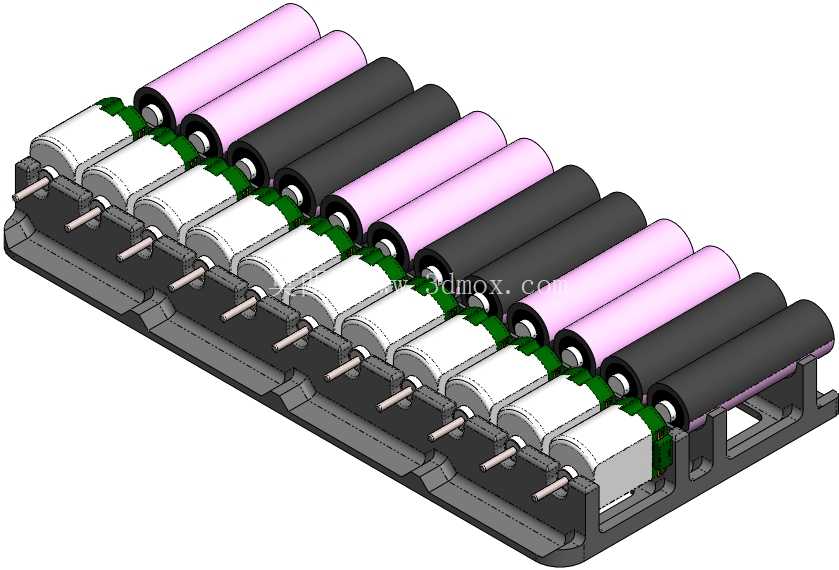

这套集成安装支架主要面向迷你四驱车改装、小型桌面移动载具开发场景，适配田宫15424规格的便携式坑组组装需求，核心作用是将圆柱型动力电池组与驱动电机的安装位整合在同一基座上，省去传统拼装结构中电池固定件与电机座分散布置带来的走线杂乱、装配公差累积问题。从实际使用场景来看，这类支架多用于小型竞速模型的动力单元集成，也可作为桌面小型移动机器人的动力模块安装基座，在紧凑的安装空间内完成动力供给单元与动力输出单元的刚性连接，避免车辆行驶过程中电池晃动移位导致的重心偏移，同时减少电机运转时的震动传递到电池极耳位置，降低长期使用后极耳断裂、接触不良的故障概率。

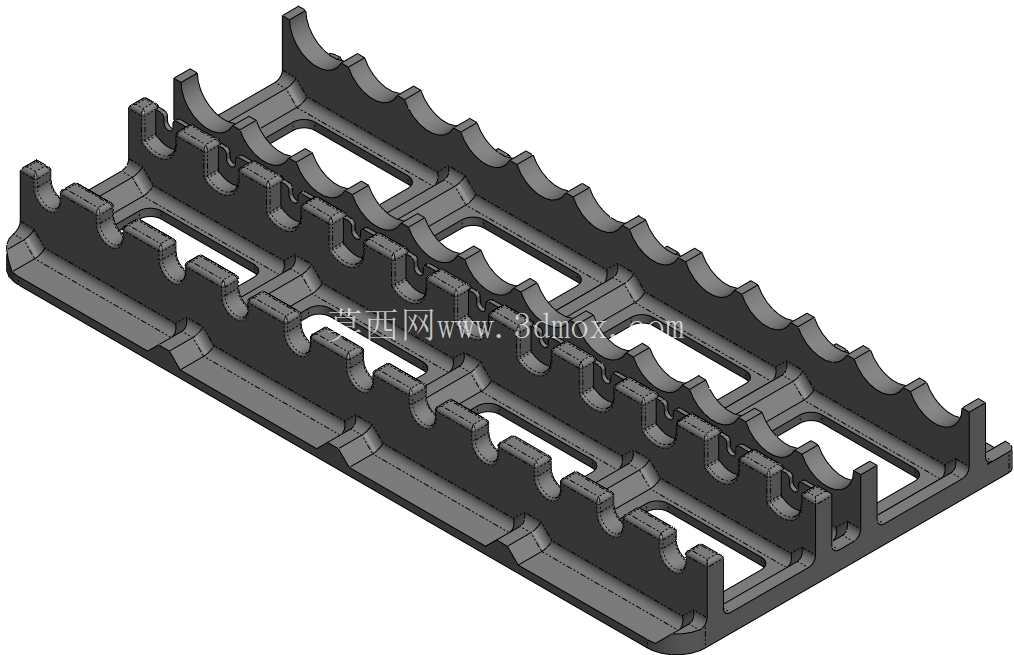

设计过程中优先考虑了电池的排布逻辑，支架上的电池卡槽采用等间距阵列排布，每个卡槽对应一节圆柱电池的安装位，卡槽内壁设置有环形限位凸台，刚好卡入电池两端的绝缘密封圈位置，既可以限制电池沿轴向的窜动，又不会压损电池外层的绝缘包覆层，相邻卡槽之间预留了0.8mm的走线槽位，方便焊接电池连接镍片时的操作，也能避免镍片凸起后与上层结构件发生干涉。电池组的排布采用交错错位的布局方式，在有限的基座宽度内容纳更多电池容量的同时，让整体重心落在支架的几何中心位置，减少载具行进过程中的侧倾力矩。

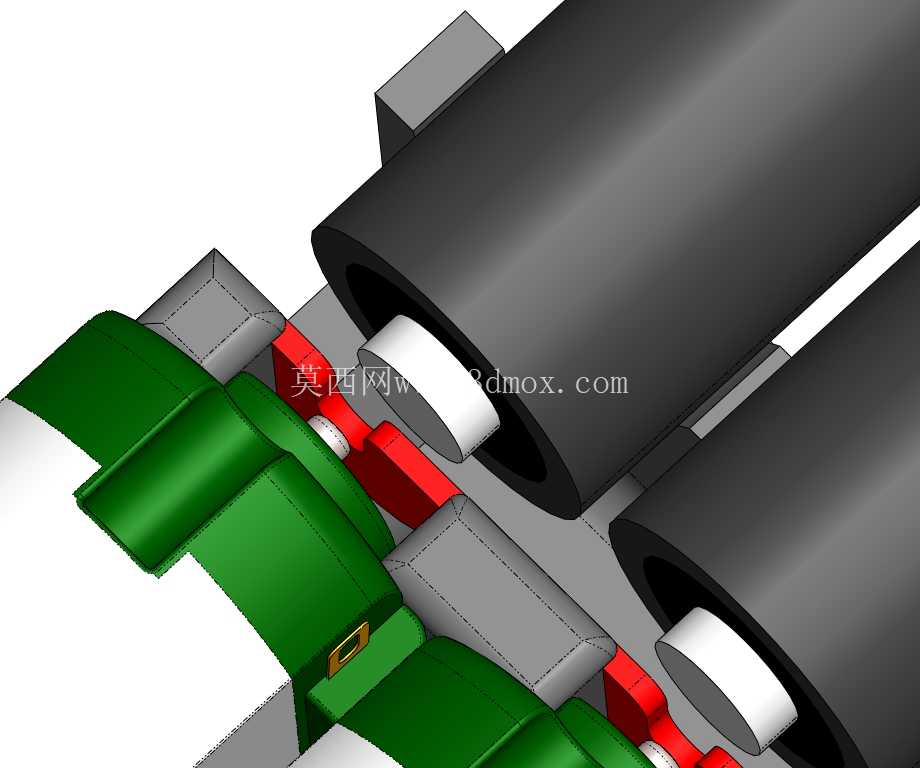

电机安装位设置在支架的末端输出侧，安装孔位采用与田宫标准迷你四驱车电机位一致的孔距参数，可直接适配原厂规格的130型直流驱动电机，电机安装位的端面设置有0.2mm的定位止口，电机装入后可自动保证输出轴的轴线与支架基准面平行，无需额外调整同轴度。电机位与电池组末端之间预留了3mm的安全间隙，既可以容纳电机接线端子的焊接空间，也能避免电池组放电时的热量直接传递到电机外壳，减少电机因过热导致的磁钢退磁风险。

基座主体采用框架式镂空结构，在保证整体结构刚性的前提下尽可能降低自身重量，底部设置有两条平行的安装导轨，导轨截面尺寸与田宫标准底盘的安装槽完全匹配，可直接滑入对应底盘的安装位，导轨上设置有两个定位卡扣孔，安装到位后卡扣自动卡入孔位完成固定，无需额外螺丝紧固，拆装维护时只需按压卡扣即可将整个动力模块抽出，方便更换电池或者调整电机齿轮间隙。支架两侧的侧壁上设置有均匀分布的加强筋，加强筋的厚度为1.2mm，高度与电池卡槽的上沿齐平，既可以提升基座的抗扭刚性，避免车辆撞击时支架发生形变挤压电池，又能作为电池组的侧向防护，防止侧面碰撞直接冲击电池壳体。

安装边界方面，支架整体长度适配15424便携坑组的标准安装空间，宽度方向不超出底盘两侧的轮距边界，高度方向控制在电池直径加2mm的范围内，不会与车壳的安装位发生干涉。每个电池卡槽的内径公差控制在±0.05mm，既可以保证电池顺利装入，又不会出现电池松旷的问题，电机安装孔的位置度公差控制在0.1mm以内，保证电机输出轴与传动齿轮的啮合间隙处于合理范围，减少齿轮传动的噪音和磨损。支架上所有的棱边都做了R0.3mm的圆角处理，避免装配过程中锐边划伤导线绝缘层或者操作人员的手指，走线槽的转角位置都做了圆弧过渡，方便导线布设时的弯折操作，避免导线直角弯折导致的线芯断裂。

从功能特性来看，这套支架将电池固定、电机安装、底盘连接三个功能整合为一体，替代了传统结构中需要单独安装的电池架、电机座、连接压板等多个零件，减少了装配环节的零件数量，降低了装配过程中的公差累积，整个动力模块可以作为一个独立单元进行预装和测试，再整体装入底盘，大幅提升装配效率。同时，集成式的结构让动力单元的整体刚性更好，在车辆承受剧烈冲击或者高速过弯时，电池与电机的相对位置不会发生变化，保证传动系统的啮合精度稳定，提升动力传输的效率。针对电池的防护需求，支架上每个电池位的末端都设置有极耳避让槽，焊接好的镍片可以完全沉入槽内，不会因为支架与底盘的装配挤压导致镍片变形短路，极耳避让槽的深度为1mm，足够容纳两层镍片叠加的厚度，适配大电流放电时的双层镍片焊接需求。
