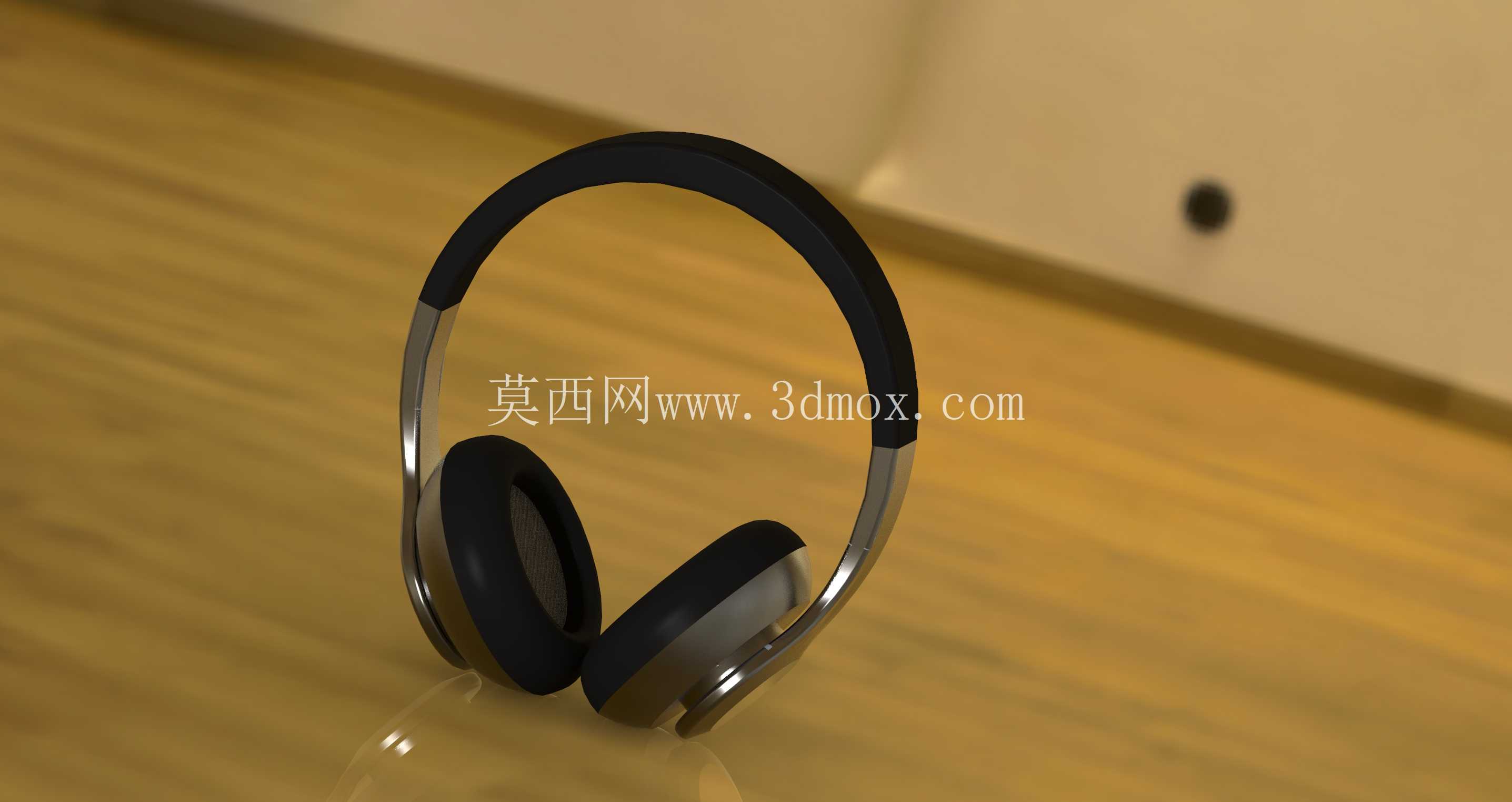

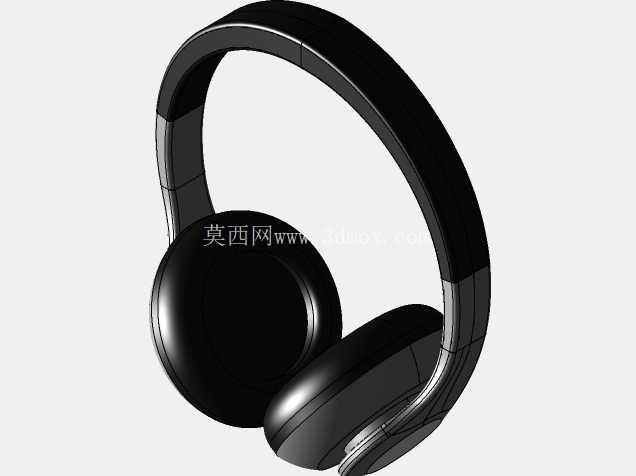

头戴式有线耳机结构设计三维数模

日常接触的头戴式耳机，很多金属结构件都依托铸造工艺完成基础坯料加工，再通过后续机加工、表面处理达到装配精度要求，这套三维数模完整还原了传统头戴耳机的全结构细节，覆盖从外装件到内部衔接结构的全部特征。从实际应用场景来看，这类结构的耳机广泛适用于桌面办公、居家影音、专业监听等多个场景，不同场景下对结构的强度、夹持力、佩戴重量的要求存在明显差异，建模过程中需要针对不同使用场景的受力特征做结构冗余设计。比如日常通勤使用的款式需要兼顾抗挤压能力，头梁金属部分的铸造壁厚需要控制在1.2-1.8mm区间，既保证意外挤压时不会出现不可逆形变，又不会因为壁厚过大增加整体佩戴重量；专业监听场景使用的款式则需要更高的结构稳定性，耳罩旋转轴的位置公差需要控制在0.05mm以内，避免长期转动后出现松旷偏移，影响声学密封效果。

从产品功能特性来看，这套结构包含头梁弧形支撑段、两侧伸缩调节臂、耳罩旋转铰接结构、耳罩壳体四个核心部分。头梁部分的弧形曲率是建模时的核心参数，曲率半径设置为145mm时，能够适配绝大多数成年人的头围尺寸，佩戴时头梁与头顶的接触压力分布均匀，不会出现局部压头的问题；两侧伸缩调节臂的调节行程设置为35mm，每5mm设置一个定位卡槽，能够适配不同头高的使用需求，伸缩臂与头梁内衬的配合间隙控制在0.1mm，抽拉过程顺滑无卡顿，同时不会出现晃动异响。耳罩部分的铰接结构采用万向转动设计，水平方向可实现15度的自适应偏转，垂直方向可实现20度的角度调整，能够贴合不同耳型的轮廓，保证耳罩垫与面部的密封效果，减少漏音对低频音质的影响。

设计思路上，首先从人体工学数据出发确定核心轮廓尺寸，再拆分各个部件的装配关系，针对需要采用铸造工艺生产的金属部件，在建模时就预留出拔模斜度，外表面拔模斜度设置为1.5度，内表面拔模斜度设置为2度，避免铸造脱模时出现粘模、拉伤的问题；所有铸造件的转角位置都设置R0.8-R2mm的圆角过渡，避免应力集中导致的铸件开裂问题，同时也能减少后续抛光工序的加工量。耳罩壳体部分如果采用金属铸造工艺，需要在壳体内部预留出声单元的安装台阶，台阶直径根据常用的40mm、50mm发声单元尺寸设置通用安装位，安装面的平面度公差控制在0.1mm，保证单元安装后不会出现漏气问题；耳罩垫的安装槽宽度设置为3mm，深度设置为2.5mm，能够适配市面上绝大多数通用替换耳罩，降低后期维护的配件成本。

安装边界方面，整套耳机展开后的最大宽度为185mm，耳罩收拢后的最小高度为170mm，完全拉伸后的最大高度为240mm，单耳罩的外径尺寸为100mm，厚度为32mm，这个尺寸范围能够保证耳罩完全包裹成年人的耳廓，不会出现压耳的情况。头梁内侧的缓冲垫宽度设置为30mm，厚度设置为12mm，采用慢回弹材质填充，建模时预留出缓冲垫的安装卡槽，卡槽深度为3mm，能够保证缓冲垫粘贴后不会出现移位脱落。走线通道隐藏在头梁内壁与伸缩臂的空腔内，通道直径设置为4mm，能够同时容纳3根直径1mm的漆包线，走线转角位置都设置圆角过渡，避免穿线时刮破线材绝缘层。铰接位置的转轴采用直径3mm的不锈钢销钉，建模时预留销钉的安装孔位，孔位与销钉的配合采用H7/h6的间隙配合，既保证转动顺滑，又不会出现径向窜动。

针对铸造生产的工艺需求，所有金属部件的壁厚都做了均匀化处理，避免出现壁厚差过大导致的铸件缩孔、缩松缺陷，壁厚过渡位置采用斜面渐变过渡，过渡段长度不小于3倍壁厚差；部件上的开孔位置距离边缘的距离不小于2倍开孔直径，避免铸造时出现浇不足的问题。整套数模的装配关系完全按照实际生产的装配流程搭建，各个部件之间不存在干涉问题，导出后可直接用于模具设计、结构手板打样验证，也可作为同类音频产品结构设计的参考模板，帮助结构工程师快速调整参数适配不同的产品定位需求。
