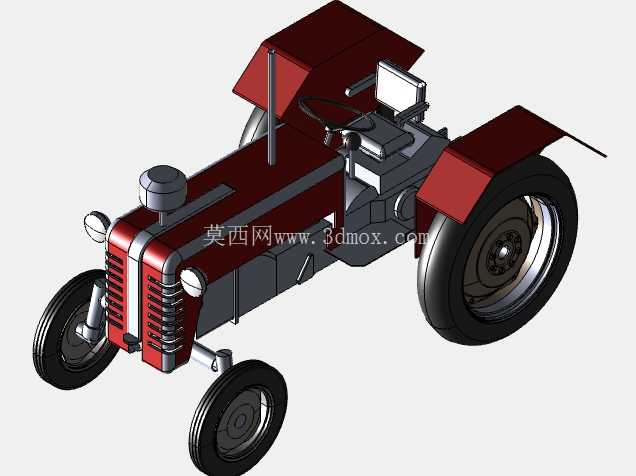

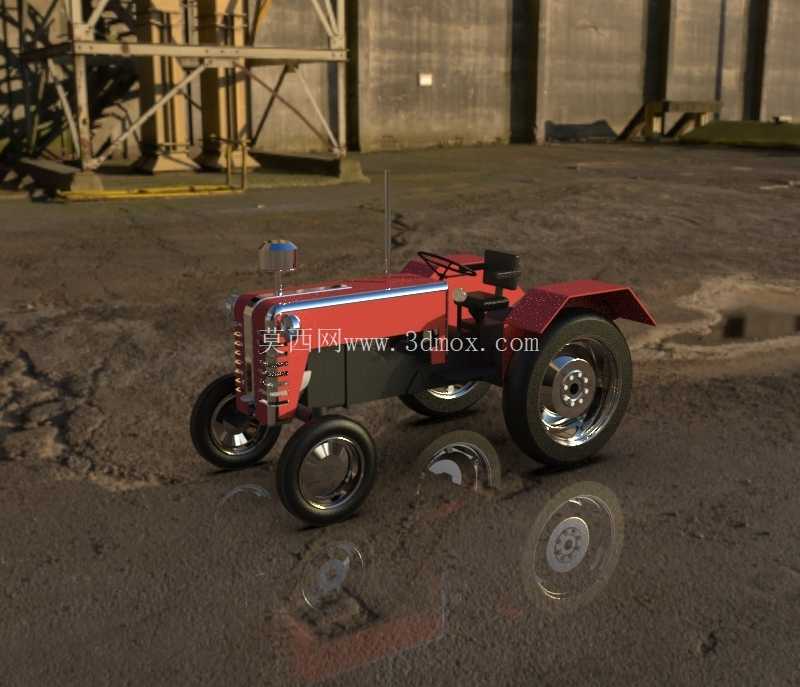

迷你农用拖拉机玩具结构设计方案

这款迷你拖拉机玩具的结构设计，核心参考了经典农用轮式拖拉机的整机布局逻辑，在缩小比例的前提下保留了实车的核心功能模块划分，可用于玩具产品开模验证、机械结构教学演示、文创周边产品开发等多个场景。从实际用途来看，该结构既可以作为压铸类玩具的生产原型，通过铸造工艺实现批量量产，也能作为机械启蒙教学的具象化教具，帮助初学者理解轮式行走设备的转向、传动逻辑，还可作为桌面摆件类文创产品的结构基础，适配不同的表面处理工艺实现复古、做旧等多种视觉效果。

在功能特性的还原上，设计没有做过度简化，车身主体采用了经典农用拖拉机的前置动力舱、中置驾驶位、后置轮组的布局，前轮采用小直径窄胎设计，匹配转向拉杆结构，可实现与实车逻辑一致的前轮转向动作，转向角度控制在左右各32度范围内，既保证了转向动作的仿真度，也避免了小比例结构下转向角度过大导致的轮组与车身干涉问题。后轮采用大直径宽胎设计，匹配仿真轮毂结构，轮组与车身的连接位置预留了标准轴孔，可根据实际生产需求选择固定轴结构或者加装简易传动组件，实现推动时的轮组联动效果。驾驶位区域还原了座椅、方向盘、前置反光镜等细节结构，所有凸起结构均做了R0.8以上的圆角处理，符合玩具产品的安全设计规范，避免尖锐边角带来的使用风险。

设计思路上，整个结构优先考虑了铸造生产的工艺可行性，所有壁厚控制在1.2mm-1.8mm的均匀区间，避免壁厚突变导致的铸造缩孔、充型不满等问题，车身外表面的装饰线条均采用凸起0.3mm的浅筋结构，既可以还原实车的外观细节，也不会因为筋位过深导致拔模困难。车身主体分为上下两个主要壳体，连接位置预留了卡扣安装位与定位柱，装配时可先完成内部轮组、转向组件的安装，再通过卡扣与少量粘接实现上下壳体的固定，减少装配工序的复杂度。转向系统的设计没有采用复杂的齿轮结构，而是通过简化的拉杆连接两个前轮的转向节，推动车身时前轮可随受力方向自动回正，既降低了小比例零件的加工难度，也保证了把玩时的操作手感。

从外形尺寸与安装边界来看，整机长度控制在120mm，宽度62mm，高度70mm，属于掌心尺寸的迷你玩具范畴，轮距设置为前轮42mm、后轮48mm，轴距70mm，完全匹配经典农用拖拉机的轮距轴距比例，不会出现比例失调的视觉问题。所有外伸零件的边界均控制在车身主体的投影范围内，反光镜、方向盘等易损凸起结构的根部做了加厚处理，可承受日常把玩时的常规冲击力，不会轻易断裂。轮组与车身轮拱之间的间隙预留了2mm，既保证了轮组转动时的活动空间，也不会因为间隙过大影响视觉仿真度。车身底部做了平整化处理，放置在平面上时四个轮组可同时接触支撑面，不会出现翘边、晃动的问题，推动时的滚动阻力控制在0.5N以内，保证推行过程顺滑无卡顿。

在细节结构的处理上，前置格栅采用了横向条纹的浅槽设计，不需要额外的镶嵌零件即可通过一体铸造实现，排气结构采用竖直的圆柱造型，根部与车身主体做了三角筋加强，避免生产与使用过程中出现断裂。车身侧面的装饰区域预留了平整的贴标位置，可根据产品需求粘贴不同的标识图案，不需要额外修改模具结构。整个结构没有采用复杂的内凹倒扣结构，所有拔模方向统一沿车身竖直方向，拔模斜度设置为1.5度，可直接适配常规的压铸模具设计，不需要复杂的抽芯结构，能有效降低模具开发成本与生产过程中的不良率。
