M18规格长度25蓝色矩形模具弹簧

做冲压模具、压铸模具结构设计的工程师都清楚，弹性回程元件的选型直接决定整套模具的连续运行稳定性，这类长度25、适配M18安装规格的蓝色模具弹簧，是轻载预压工位最常用的弹性元件之一。日常做模具结构排布时，首先要确认的就是弹簧的安装边界：这类弹簧外径适配M18对应的安装孔位，自由长度25mm，预压量通常控制在自由长度的10%-15%也就是2.5-3.75mm区间，工作行程最大不超过自由长度的30%，避免长期超程压缩导致的弹力衰减、簧体开裂问题。

从实际应用场景来看，这类蓝色弹簧属于轻载负荷等级，常用在压铸模具的顶出板预复位、冲压模具的卸料板辅助压料、注塑模具的滑块抽芯辅助回程工位，相比同规格的黄色轻小载荷弹簧，它的刚度更高，能提供更稳定的回程推力，相比红色中载、绿色重载弹簧，它的压缩行程更大，适合安装空间有限、需要一定行程但载荷要求不高的工位。很多新手工程师做结构时容易犯的错误是只看弹簧外径和长度匹配就直接选型，忽略了弹簧的刚度曲线和实际工位需要的顶出力，比如在压铸件顶出工位，如果弹簧刚度选得太小，会出现顶出板回程滞后，合模时顶杆残留位置碰撞型腔的问题，选得刚度太大，又会导致开模顶出时需要的开模力过载，加剧设备导柱导套的磨损。

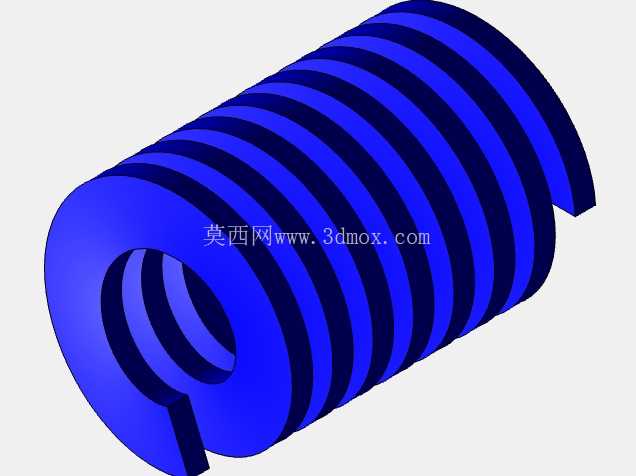

从设计结构来看，这类模具弹簧采用矩形截面的弹簧钢丝卷制，和普通圆形截面的圆柱弹簧不同，矩形截面的材料利用率更高，相同安装空间下能提供更大的有效载荷，簧体两端都做了并圈磨平处理，磨平角度不小于270度，保证安装时端面和安装槽、顶杆端面完全贴合，不会出现偏载受力的情况——偏载是模具弹簧早期失效的核心原因之一，很多现场反馈弹簧用不到几万模就断裂，拆解后往往能看到端面贴合不均匀，簧圈单侧受力出现疲劳裂纹。蓝色的漆面不是单纯的标识色，弹簧表面的喷塑层一方面能起到防锈作用，在模具加工、存放的车间环境里，避免簧体受潮生锈影响弹力稳定性，另一方面不同颜色对应统一的载荷等级标准，车间装配人员不需要查参数表，看颜色就能快速区分弹簧载荷等级，避免装错规格。

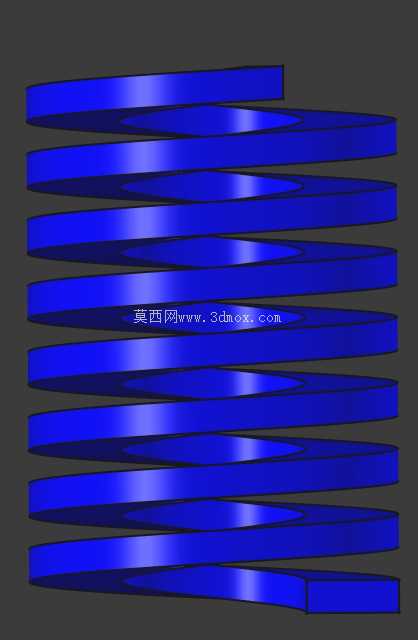

做三维建模的时候，这类弹簧不需要完全还原每一圈的螺旋细节，尤其是做整机装配的时候，简化的螺旋特征既能满足装配干涉检查的需求，也能减少文件占用的内存，但是要注意准确还原弹簧的自由长度、外径、内径参数，还有两端磨平段的厚度，因为在做模具开合模的运动仿真时，弹簧的压缩行程限位是靠这些尺寸来定义的，如果建模时把弹簧内径做小了，装配时会和穿过弹簧的内六角螺丝、顶杆出现干涉，要是把自由长度做长了，合模状态下的预压量计算就会出错，实际装配时会出现弹簧装不进去，或者合模到位置弹簧已经被压并失去弹性的问题。

在现场安装维护的时候，这类弹簧装入安装孔前要清理孔内的铁屑、残留油污，保证孔壁光滑无毛刺，弹簧的安装孔深度要和弹簧预压后的长度匹配，孔的直径要比弹簧外径大0.5-1mm，给弹簧压缩时的径向膨胀留出余量，很多模具厂做模板加工时，弹簧安装孔的公差控制不好，孔做小了，弹簧压缩时径向膨胀被孔壁卡住，会出现弹力失效、簧圈刮蹭磨损的问题。另外这类弹簧不能随意切割使用，有些现场维修人员为了适配安装长度，把长弹簧切短来用，这会完全破坏弹簧的应力分布，切割端没有并圈磨平处理，受力时极易出现断裂飞出的安全隐患。

从功能特性来说，这类合金弹簧钢材质的模具弹簧，正常维护下的使用寿命能达到50万模次以上，适合连续运行的量产模具工位，它的弹力线性度好，在有效行程内推力波动小，不会出现普通弹簧压缩到后半段推力陡增的问题，能保证卸料、顶出动作的平稳性，避免因为弹力波动导致的压铸件变形、冲压件带料问题。在做叠层模、复合模的结构设计时，这类小规格弹簧还可以成组排布，在卸料板背面均匀布置6-8个，保证整个板面的压料力均匀，不会出现局部压料力不足导致的料带翘曲、产品尺寸超差问题。
